Контроллер питания: что это?

Контроллер зарядки литий─ионного аккумулятора

Многие читатели сайта спрашивают о том, что такое контроллер заряда литий─ионного аккумулятора, и для чего он нужен. Этот вопрос кратко упоминался в материалах, где описывались различные типы литиевых аккумуляторов. Этот тип аккумуляторных батарей практически всегда имеет в своём составе контроллер зарядки, ещё называемый платой защиты Battery Monitoring System (BMS). В этой заметке подробнее рассмотрим, что это за устройство, и как оно функционирует.

Что представляет собой контроллер зарядки Li─Ion аккумуляторов?

Простейший вариант контроллера зарядки литий─ионных АКБ можно увидеть, если разобрать аккумулятор планшетного компьютера или телефона. Он состоит из банки (аккумуляторного элемента) и печатной платы защиты BMS. Это и есть контроллер зарядки, который можно видеть на фото ниже.

Контроллер зарядки Li─Ion аккумулятора

В аккумуляторах смартфонов и планшетов плата BMS следит за процессом заряда и разряда одного элемента (банки). В аккумуляторах ноутбуков таких банок несколько. Обычно от 4 до 8.

Контроллер зарядки и литий─ионные элементы аккумулятора ноутбука

Также контроллер следит за процессом разрядки аккумуляторного элемента. При падении напряжения ниже порогового (обычно 3 вольта) схема отключает банку от потребителя тока. В результате устройство, работающее от аккумулятора, просто выключается.Среди прочих функций контроллера зарядки стоит отметить защиту от короткого замыкания. На некоторых платах защиты BMS устанавливается терморезистор для защиты аккумуляторного элемента от перегрева.

Вернуться к содержанию

Платы защиты BMS для литий─ионных аккумуляторов

Контроллер, рассмотренный выше, является простейшим вариантом защиты BMS. На самом деле разновидностей таких плат гораздо больше и есть довольно сложные и дорогостоящие. В зависимости от сферы применения выделяют следующие виды:

• Для портативной мобильной электроники;
• Для бытовой техники;
• Применяемые в возобновляемых источниках энергии.

Пример контроллера заряда для солнечной панели

При увеличении напряжения на аккумуляторе более 15 вольт срабатывают реле и размыкают цепь заряда. После этого источник энергии работает на предусмотренный для этого балласт. Как говорят специалисты, в случае с солнечными панелями это может дать нежелательные побочные эффекты.

В случае ветряных генераторов BMS контроллеры применяются обязательно. Контроллеры зарядки литий─ионных аккумуляторов для бытовой техники и мобильных устройств имеют существенные различия. А вот контроллеры аккумуляторов ноутбуков, планшетов и телефонов имеют одинаковую схему. Разница заключается только в количестве контролируемых аккумуляторных элементов.

Вернуться к содержанию

Как зарядить литий─ионных аккумулятор без контроллера?

Здесь сразу стоит сказать, что заряжать Li─Ion банку в обход контроллера крайне не рекомендуется. В этом случае все функции контроллера зарядки вы должны будете выполнять самостоятельно. То есть, нужно будет вовремя отключить заряд при достижении верхнего порога напряжения, а также следить за температурой банки. Поэтому так делать крайне нежелательно.

Зарядка банки аккумулятора телефона без контроллера

Тогда следует отпаять плату BMS, подключить зарядное устройство к выводам банки и провести зарядку. Конкретные параметры зарядки зависят от аккумуляторного элемента. Если банок несколько, как в батарее ноутбука, нужно будет определять разряженные и проводить их зарядку отдельно. В любом случае процесс зарядки литиевого аккумулятора должен идти под контролем. Нужно проверять напряжение элемента и прервать процесс при достижении верхнего порога по напряжению. Кроме того, следует следить за температурой банки.

***

Теперь вы знаете, что такое контроллер батареи в мобильном устройстве и сможете разобраться, является ли причиной неполадки одна из его функций. Например, это может быть перегрев, либо неисправный адаптер питания со слишком высоким значением напряжения.

Хотите добавить что-то важное о контроллерах? Оставьте информацию или вопрос в комментарии. Ждём ваши сообщения и ВКонтакте @NeovoltRu

Подпишитесь в группе на новости из мира гаджетов, узнайте об улучшении их автономности и прогрессе в научных исследованиях аккумуляторов. Подключайтесь к нам в Facebook и Twitter. Мы также ведём насыщенный блог в «Дзене» и на Medium — заходите посмотреть.

Быстрая зарядка: будущее, которое наступило

В конце ХХ века на зарядку телефона в среднем уходило полтора-два часа, но мобильные телефоны работали на одном заряде по несколько дней. Смартфон с огромной для начала 2010-х годов ёмкостью батареи 2000 мА·ч мог быть посажен «в ноль» меньше чем за день — спасибо требовательным играм, потоковому видео и быстрому мобильному интернету.

Так называемая «медленная» зарядка через USB по стандарту USB Battery Charging допускает повышение силы тока зарядного устройства до 2 А при напряжении 5 В, но даже два часа на подзарядку большого смартфона — это слишком долго.

В 2012 году был принят стандарт USB Power Delivery, который регламентировал передачу через интерфейс USB напряжения до 20 В и токов до 5 А. Правда, для высоких мощностей требуются высококачественные сертифицированные кабели. На основе спецификаций Power Delivery производители чипов принялись разрабатывать собственные решения для быстрой зарядки смартфонов. Раньше всех это удалось сделать телекоммуникационному гиганту Qualcomm, чей протокол Quick Charge 2.0 стал усовершенствованной версией Power Delivery — в отличие от родительского стандарта, Quick Charge 2.0 работал с любыми кабелями и разъемами Micro-USB 2.0.

Принцип работы Quick Charge 2.0 заключался в поэтапной подаче на аккумулятор повышенного вплоть до 12 В напряжения при постоянном токе до тех пор, пока не зарядится примерно половина батареи. После этого напряжение спадает и скорость зарядки уменьшается, что снижает перегрев смартфона и аккумулятора вместе с ним.

Сейчас актуальна уже пятая версия Quick Charge: Qualcomm обещает зарядить смартфон до 50% за 5 минут и до 100% за 15 минут. Всё потому, что Quick Charge 5.0 предусматривает передачу мощности на смартфон вплоть до 100 Вт. Причём без перегрева аккумулятора — смартфон будет разогреваться не выше чем до 40 °C.

Qualcomm Quick Charge — закрытый лицензируемый стандарт. Он поддерживается только системами-на-чипе Qualcomm Snapdragon, на которых, впрочем, построено порядка 40% современных Android-смартфонов. Также Quick Charge должен поддерживаться зарядным устройством. Добавление Quick Charge в блок питания сказывается на его цене совсем незначительно. Блоки питания с этой технологией обязательно помечаются логотипом с молнией, а сам зарядный порт выделяется цветом.

На основе Quick Charge другими компаниями были разработаны как бы собственные, но полностью совместимые технологии быстрой зарядки: Motorola TurboPower, Xiaomi Mi Fast Charging, Samsung Adaptive Fast Charging, Asus BoostMaster и Vivo Dual-Engine Fast Charging. По сути, они ничем не отличаются от Quick Charge кроме имён, и потому прекрасно работают в паре с блоками питания с поддержкой Quick Charge.

В противовес зарядке повышенным напряжением право на жизнь заслужил и другой подход — зарядка аккумуляторов повышенными токами при обычном напряжении в 5 В. По этому пути, например, пошла китайская BBK Electronics, которой принадлежит бренд OPPO. Технология VOOC (Voltage Open Loop Multi-step Constant-Current Charging) подаёт на смартфон стандартное для USB напряжение 5 В, но с током не менее 4,0 А. Третья версия VOOC принесла поддержку токов до 5,0 А, а четвёртая версия — до 6,0 А. VOOC под другими именами пришла в смартфоны других брендов BBK Electronics: OnePlus Dash Charge, Vivo Super FlashCharge и Realme Dart Charge.

VOOC и её аналоги работают в паре со специальными аккумуляторами, поделенными на секторы. Батарея с поддержкой этой технологии несёт восемь контактных площадок, через которые параллельно ведётся зарядка нескольких секторов одной батареи.

Так как напряжение заряда через VOOC стандартное, телефону нет нужды снижать его для подачи на аккумулятор, а значит контроллер не будет заниматься понижением, выделяя вредное для батареи тепло. То есть с точки зрения здоровья аккумулятора VOOC более безопасна, чем Quick Charge. Ещё одним преимуществом оказалось то, что при использовании смартфона во время зарядки по VOOC он не перегревается. А вот аппараты с Quick Charge до версии 5.0 лучше не использовать во время подзарядки, иначе смартфоны начинают греться и контроллер питания в целях безопасности снижает напряжение и замедляет зарядку.

VOOC выглядел слишком хорошо до тех пор, пока пользователь не узнавал, что для работы технологии необходим специальный кабель с более толстыми жилами для передачи высоких токов и дополнительным сигнальным контактом на коннекторе.

Контроллеры питания U2 и U7

Теперь ближе к теме… Возможных причин не заряжающегося iPhone в действительности больше чем одна (подробно о них написано вот здесь), но мы остановимся на той, что скрыта от наших глаз – контроллер питания U7 (power ic) и контроллер зарядки U2 Tristar (charging ic).

На фото ниже приведена схема/фото платы iPhone 5S, на которой я отметил расположение этих микросхем.

Микросхема Tristar U2 является частью цепи, которая отвечает за функции USB (включая зарядку). Сам чип U2 очень “нежный”, если можно так сказать, и может легко выйти из строя (сгореть) из-за скачков напряжения.

Название микросхемы U2 “пришло к нам” из принципиальной схемы iPhone 5, т.к. именно в этой модели Apple впервые его использовала. По сути U2 это просто условное обозначение элемента на схеме платы, где буквой U обозначают микросхемы (буквой D – диод, R – сопротивление, C – конденсатор). Ну и чисто случайно этот чип получил порядковый номер 2… инженерам Apple так захотелось.

На плате есть и другие микросхемы U3, U7, U5 и т.п. Начиная с iPhone 6 на плате появился чип с названием “Tigris”, который работает в тандеме с Tristar и также может выходить из строя, при чем как полностью так и частично. Проблема ложной зарядки напрямую связана с испорченным чипом Tigris.

Микросхема U7 является контроллером распределения питания и отвечает за формирование напряжения вторичных цепей. Нормальное напряжение первичной цепи iPhone равно 3.7 Вольта. Но не все компоненты iPhone (экран, процессор, камера и т.д.) работают от такого напряжения, и требуют понижения до 1.8 В, 2.5 В или 1.35 В.

Контроллер распределения питания iPhone (получивший на плате имя U7) как раз этим и занимается. Вторичные цепи начинают работать только после того как устройство будет включено.

Если вам вдруг понадобятся принципиальные схемы iPhone и iPad – скачайте их здесь.

В других моделях iPhone контроллеры зарядки и питания могут быть обозначены на схемах под другими именами. Например в iPhone 6 микросхема Tristar уже названа U1700, а в разных моделях iPad она обозначена каким-то своим именем.

Несмотря на это, большинство людей “по привычке” называют контроллер зарядки – U2, а питания – U7, хотя единственно правильное название U2 – микросхема “Tristar”, то чем она собственно и является, независимо от обозначений на платах.

Почему контроллер питания/зарядки iPhone выходит из строя и как узнать что это именно он, а не батарея?

Причин отсутствия зарядки iPhone масса, но обычно грешить начинают на один из трех компонентов: разъем зарядки Lightning, аккумулятор, контроллер U2 Tristar или U7. Давайте разберемся и откинем два их них.

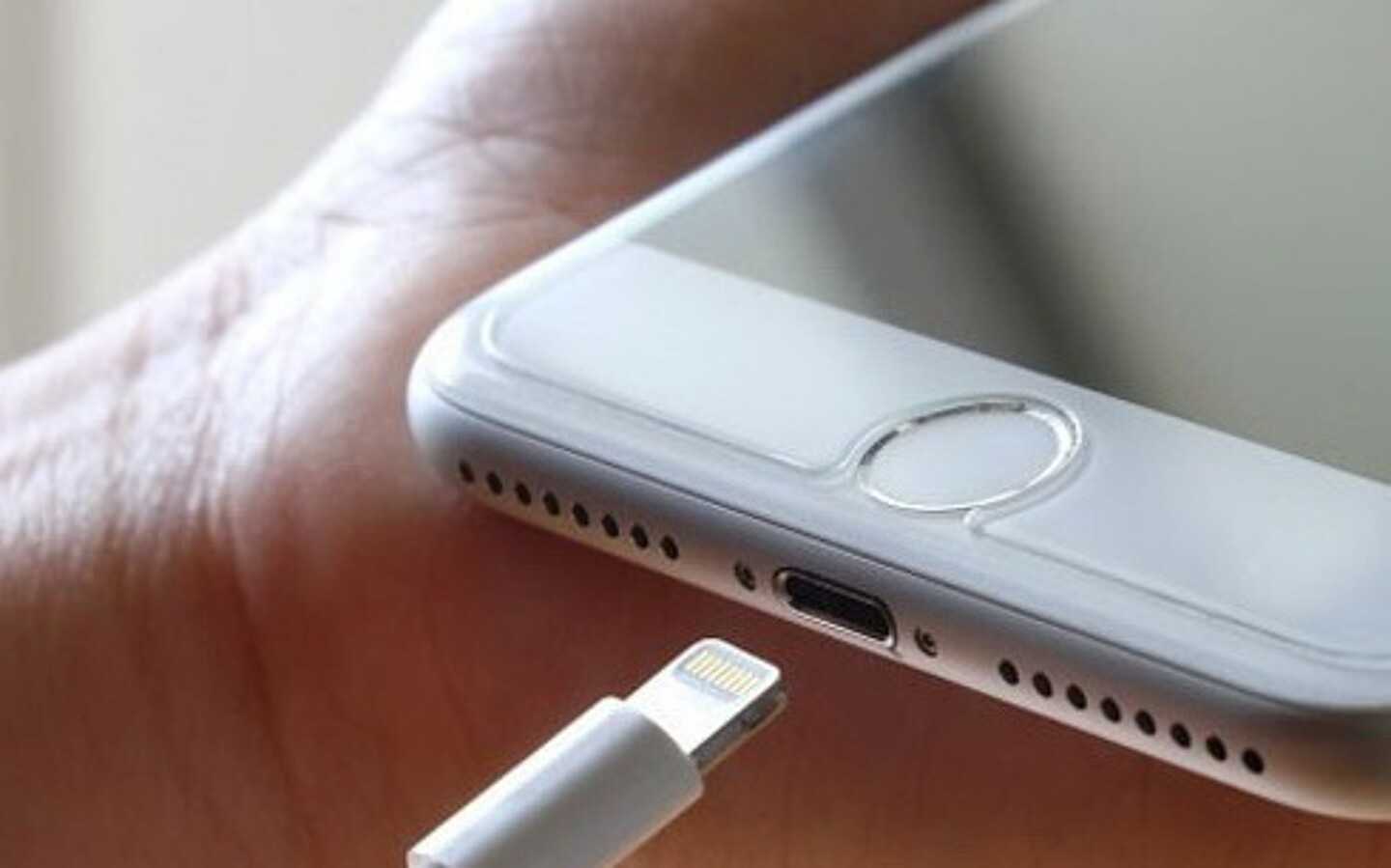

Разъем для зарядки: если разъем Lightning выглядит как обычно и внутри нет явных физических повреждений или застрявшего мусора, тогда я бы не стал винить в отсутствии зарядки этот компонент iPhone. По своей сути, порт для зарядки это всего лишь контактная группа, перенесенная с платы в более удобное место.

Тут особо нечему ломаться. Из своего личного опыта могу сказать, что проблема незаряжающегося iPhone может крыться в lightning кабеле. Так что прежде чем читать дальше, я НАСТОЯТЕЛЬНО рекомендую найти 100% рабочий кабель и попробовать его со своим iPhone.

Батарея: наверное это самое первое что приходит в голову, когда iPhone не принимает/держит заряд. Да, батарея может выйти из строя, и случается это намного чаще чем с разъемом для зарядки. НО, если вашему iPhone не более 2 лет, вероятность того что батарея вот так внезапно возьмет и откажет ничтожно мала.

Также стоит отметить, что аккумуляторы теряют свою емкость в течении продолжительного периода времени, и никак не за один день. Поэтому, если ваш iPhone еще вчера работал без проблем, а сегодня перестал заряжаться, то я могу гарантировать что проблема НЕ в аккумуляторе.

Вы конечно можете попробовать установить другую батарею и убедиться что проблема не в ней, при этом я бы не советовал вытаскивать вашу старую батарею, т.к. для теста можно просто переподключить только коннекторы батарей.

Теперь когда мы откинули разъем lightning и батарею, настал черед рассмотреть микроконтроллеры iPhone. Самый частый случай, это выход из сторя микроконтроллера зарядки U2.

Скачки напряжения, если не сразу, так за пару зарядок могут уничтожить контроллер Tristar или Tigris или U7. Ну а далее требуется его замена.

Контроллер зарядки/питания может выйти из строя и по другой причине, которые я перечислил ниже. Я думаю, вы найдете свою:

• Использование низкокачественных пауэрбанков
• Падение iPhone на твердую поверхность (деформация корпуса)
• Коррозия от попавшей внутрь телефона влаги
• Перегрев или переохлаждение устройства

Основные функции

Когда речь идет о мобильном устройстве, контроллер:

• отслеживает процесс зарядки. От 0 до 10% емкость накапливается предварительно, а от 10 до 70 – 80% скорость наполнения увеличивается за счет постоянного тока. Дозарядка проходит медленнее, так как в цепи увеличено сопротивление;
• регулирует просадки. Когда выполняется

  зарядка источника питания, контроллер служит защитой электрической цепи от короткого замыкания, а также уберегает от перепадов напряжения;

• блокирует перезаряд. Каждый аккумулятор характерен лимитом предельного напряжения. В случае с Li-Ion изделиями это примерно 4.2 В. Когда напряжение доходит до этой отметки, контроллер отключает питание. Если это не произойдет, батарея может вздуться, а то и взорваться;
• защищает от «глубокого разряда». Если напряжение элемента упадет ниже критической отметки (для литиевых батарей это 3 В), снизится номинальная емкость, уменьшится автономность;
• балансирует. Одна из функций контроллера – следить, чтобы все звенья электросхемы заряжались равномерно. Тем самым увеличивается срок службы АКБ;
• отслеживает температуру. В случае перегрева или переохлаждения в работу включается терморезистор, задача которого – отключить питание, идущее на аккумулятор.

Параметры, свойственные контроллеру, задаются еще в ходе его изготовления.

Почему контроллер питания iPhone выходит из строя?

Основные причины, из-за которых контроллер питания iPhone может выйти из строя:

• Перепады напряжения при зарядке устройства. Очень часто сильные скачки напряжения могут быть в домах с плохой проводкой или, например, в только строящихся новых домах.
• Дешевые провода и зарядные устройства. Особенно это касается зарядки айфона от автомобильной зарядки. Случаев, когда контроллер выходит из строя, а Клиент описывает предпосылки этого фразой «Айфон стоял на зарядке в машине, потом нагрелся и выключился» было за время нашей работы десятки или даже сотни. Наибольший риск того, что контроллер питания айфона выйдет из строя или просто сгорит, возникает, когда Вы заводите двигатель, а айфон уже подключен к автомобильной зарядке.
• Механическое повреждение из-за падения или удара. Контроллер питания сделан из кремния, а дорожки питания выполнены из тонкого металла. При механическом воздействии металл может сломаться и контроллер перестанет работать корректно. Также, не секрет, что со временем заводская пайка компонентов платы становится более уязвимой, что также может вызвать их повреждение при падении или ударе.
• Последствия попадания влаги. При проникновении жидкости на компоненты платы, если батарея телефона заряжена, начинается процесс интенсивного окисления. Это может быть чревато серьёзными последствиями для работоспособности и поломка контроллера питания при этом может быть не самой большой проблемой.

Часто бывает так, что поломка контроллера питания на айфоне проявляется не сразу. К тому же, выход из строя контроллера по симптомам очень похож на проблемы с аккумулятором или шлейфом зарядки. Поэтому пользователю бывает трудно определить причину появления неисправности.

Сломался контроллер питания в телефоне, как проверить?

Если ваш мобильный телефон вдруг перестал заряжаться или батареи хватает всего на несколько часов, то, вероятнее всего, причина именно в этой неполадке. Вариантов проверки, в принципе, не так много. Можно попытаться зарядить телефон чуть дольше обычного или полностью разрядить и зарядить батарею. Если поломка серьёзная, то, вероятнее всего, подобные действия ни к чему не приведут, а телефон рано или поздно просто откажется включаться.

Также бывает вариант, когда смартфон начинает постоянно перезагружаться — виной этому опять же контроллер питания. Циклов перезагрузки при этом может быть крайне много — пока не разрядится батарея. Однако возможны и другие причины такого поведения вашего гаджета.

Контроллер питания: что это?

Контроллер питания — что это? В данной статье речь пойдёт о маленькой составляющей вашего гаджета, например мобильного телефона или планшета. Технологии давно не стоят на месте, поэтому различные сбои могут возникать, казалось бы, по непонятным причинам.

Что это такое?

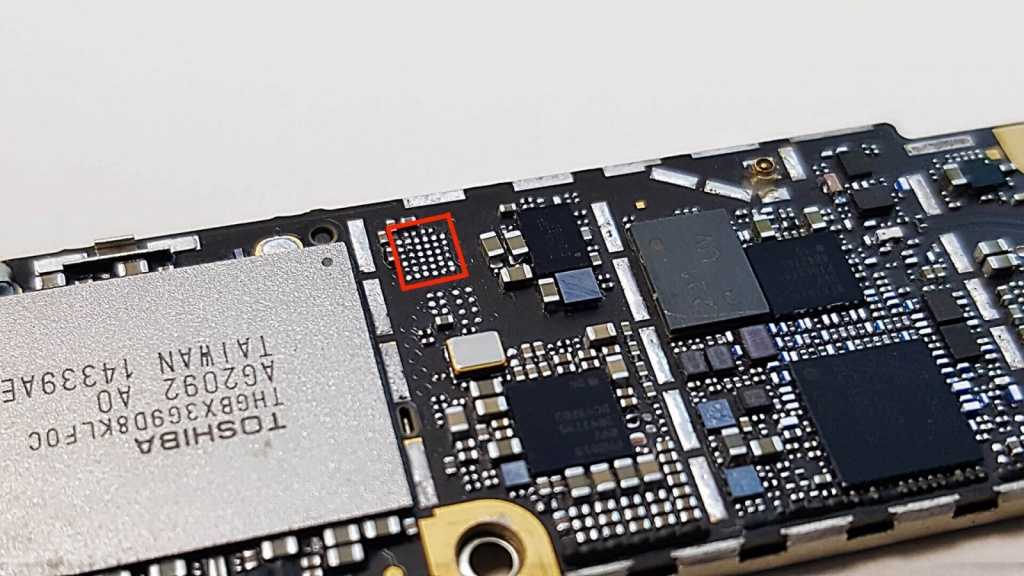

Это очень маленькая микросхема, которая припаяна к плате вашего мобильного телефона, обычно рядом с разъемом для зарядки. Для чего нужен контроллер питания?

Он регулирует процесс подачи электрического тока к батарее вашего мобильного устройства и, как правило, достаточно технологичен, чтобы определить, например, что ваш телефон уже полностью заряжен. В таком случае процесс подачи энергии просто останавливается, а на дисплее смартфона появляется надпись, которая сообщает о том, что аккумулятор вашего устройства заряжен. Возможно, он также предохраняет ваш аппарат от зарядных устройств более высокого напряжения, не давая смартфону выйти из строя.

Сломался контроллер питания в телефоне, как проверить?

Если ваш мобильный телефон вдруг перестал заряжаться или батареи хватает всего на несколько часов, то, вероятнее всего, причина именно в этой неполадке. Вариантов проверки, в принципе, не так много. Можно попытаться зарядить телефон чуть дольше обычного или полностью разрядить и зарядить батарею. Если поломка серьёзная, то, вероятнее всего, подобные действия ни к чему не приведут, а телефон рано или поздно просто откажется включаться.

Также бывает вариант, когда смартфон начинает постоянно перезагружаться — виной этому опять же контроллер питания. Циклов перезагрузки при этом может быть крайне много — пока не разрядится батарея. Однако возможны и другие причины такого поведения вашего гаджета.

Другие поломки

Возможно, виной странного поведения вашего телефона является другая неисправность. Перезагрузки и выключения — это не обязательно вышедший из строй контроллер питания. Виной может быть батарея.

Однако тут всё немного проще. В случае с батареей в первую очередь следует убедиться, нет ли на ней признаков повреждения или, например, чрезмерного перегрева. Если у вас монолитная батарея (как в Iphone), то лучше обратиться в сервисный центр.

Если вы можете вытащить и осмотреть аккумулятор (есть такая техническая возможность) и на нём есть видимые признаки повреждений: вздутия, вогнутости и т. д.), то лучше попытаться заменить его по гарантии либо купить новый, в зависимости от вашей ситуации.

Относительно самостоятельного ремонта

Не суть важно, что сломалось в вашем телефоне: батарея или контроллер питания, настоятельно не рекомендуется производить ремонт самостоятельно. Лучше дойти до ближайшего сервисного центра и позволить решить проблему профессионалам

Самостоятельный ремонт чаще всего приводит к полному выходу смартфона из строя.

Ведь для его осуществления требуется специальный инструмент, возможно, дополнительные части (тот же контроллер питания, только новый) и многие другие детали.

Как продлить срок службы?

Разобравшись в том, что же такое контроллер питания, можно дать несколько полезных, пусть и не новых, рекомендаций о том, как продлить работу вашего гаджета.

Самое главное — не использовать зарядные устройства других производителей. Несмотря на то что кругом говорят, что такая замена безопасна — лучше не рисковать лишний раз. Небольшая разница в напряжении, которая может быть вызывана чем угодно, вплоть до различных материалов изготовителей устройств, вполне способна вывести из строя и контроллер питания, и аккумулятор.

Что касается самого устройства, то, кроме зарядных устройств, лучше не пользоваться батареями от других гаджетов. Конечно, эра поддельных аккумуляторов практически прошла, но, возможно, остались совместимые устройства.

Ну и последний, вполне логичный совет — избегайте влаги. Если ваше устройство не защищено от воды, то лучше лишний раз его не мочить.

Итоги

Теперь вы можете ответить на вопрос: «Контроллер питания в телефоне — что это такое?» Однако не пытайтесь самостоятельно чинить эту деталь. Без необходимого опыта и инструмента это, вероятнее всего, доломает ваш смартфон. Лучше обратиться в специальную ремонтную мастерскую, где имеют опыт работы с подобными поломками.

Кроме того, если вы замечаете такие признаки, как, например, частые перезагрузки при полной батарее, быстрая разрядка, и то, что ваш смарфтон не видит зарядное устройство, — это опять же повод отнести телефон мастерам.

Проблемы с контроллером: не включается и не заряжается iPhone

Одной из причин отсутствия зарядки на айфоне является выход из строя контроллера питания. Так называется чип, который обеспечивает процесс включения зарядного устройства. Этот элемент распределяет напряжение и регулирует уровень питания всех компонентов платы и других элементов. Основной причиной поломки контроллера являются неоригинальные зарядные устройства и провода. Обычно такое происходит при частой зарядке айфона в автомобиле. Пользователи часто рассказывают о том, что айфон нагрелся и выключился во время использования автомобильной зарядки. Часто повреждение происходит в момент включения зажигания. Поскольку, неоригинальные зарядки не выдерживают скачка напряжения, и айфон замыкает. Кроме того, чип iPhone выходит из строя:

• из-за перепадов напряжения во время зарядки;
• при механическом повреждении;
• после попадания влаги.

Признаки поломки контроллера питания

О том, что контроллер iPhone вышел из строя, могут свидетельствовать следующие признаки:

• зарядка идет слишком быстро (замена АКБ не устраняет поломку);
• при зарядке телефон сильно греется;
• по значкам на экране видно, что зарядка продолжается, но айфон разряжается еще сильнее;
• в процессе зарядки телефон выключился и после полностью перестал работать;
• устройство не работает от оригинального кабеля;
• зарядка происходит только при выключенном телефоне.

Кроме того, недочеты в работе телефона проявляются не сразу. Наши мастера проведут профессиональную диагностику и точно определят вышедшую из строя деталь.

Особенности ремонта контроллера зарядки айфона

Для замены контроллера питания iPhone необходима полная разборка телефона. Новый элемент подключается прямо к плате. Мастера нашей компании имеют большой опыт работы по замене микросхем. Упаковка элементов устройства внутри корпуса телефона довольно плотная

При ремонте важно не допустить перегрева соседних частей и самого контроллера. Специалисты устранят повреждение с ювелирной точностью

В работе мы используем только оригинальные детали и профессиональное оборудование. Прыгает заряд батареи или отмечаются другие проблемы в функционировании айфона? Позвоните по нашим телефонам или оформите заявку на ремонт прямо сейчас!

Battery Calibration

Каким образом? Как откалибровать несъемную батарею на «Андроиде»? Точно так же, как и обычный аккумулятор. Наиболее эффективными считаются настройки с root-правами. Например, при помощи дополнительного софта.

Инструкция по калибровке выглядит так:

1. Скачать и установить Battery Calibration. Лучше всего сделать это при помощи Play Market.
2. После проведенной установки полностью зарядить батарею.
3. Открыть Battery Calibration и сверить зарядку аккумулятора. Необходимо заряжать устройство до 100% в приложении.
4. Нажать на кнопку «Калибровка». Сделать это нужно только при полной зарядке смартфона.
5. Перезагрузить устройство.

На этом все манипуляции заканчиваются. Но есть еще один неплохой прием.

Приложения и программы в помощь

В предыдущем разделе рассмотрели ручные способны калибровки аккумулятора телефона айфон или самсунг на android. Пришло время обратиться к магазинам App Store и Google Play. На просторах виртуального магазина можно найти множество приложений для правильного оживления литий ионный батарей.

Последовательность и логика действий будет такая же, как и при ручном разгоне батареи на смартфоне, с тем отличием, что уберутся некоторое шаги. Например, некоторые приложения сами умеют разряжать АКБ в ноль, запуская нагрузку на основной и видеопроцессоры, что приводит к полному расходу запасенной энергии через 30-40 минут.

Для Android

Для андроид есть программа для калибровки батареи под названием Battery Callibration. Удобное и не сложное для использования.

Также, можно использовать штатные возможности операционки от Google. Для этого переводим устройство в «Recovery Mode» и заходим в раздел «Advanced», где и очищаем записи о настройках батарейки. Видео-инструкцию приложу.

Для iPhone

Можно скачать приложение «Battery Life», но его можно использовать только для сбора статистики, для калибровки батареи айфон, лучше использовать ручной метод.

Как просто откалибровать батарею смартфона

Литиевые аккумуляторные ячейки, используемые в смартфонах, не имеют эффекта памяти. Но, тем не менее, иногда имеют место ошибки отображения заряда, вызванные сбоями в работе контроллера, но носящие обратимый характер. В таких случаях может помочь давно известная многим процедура выполнения нескольких циклов разряда-заряда.

Для калибровки съемных батарей смартфонов можно использовать независимые ЗУ типа «лягушка». Их преимущество заключается в том, что такие девайсы заряжают батареи слабыми токами и не зависят от команд ОС. Поэтому если аккумулятор съемный – зарядку лучше осуществлять таким устройством, вне смартфона.

Поэтапная калибровка батареи смартфона

1. Разрядите аккумулятор до автоматического выключения смартфона. Разряжать лучше не очень высокой нагрузкой, например, проигрыванием видео, при комнатной температуре (на холоде литий садится быстрее).
2. Подождите несколько минут и попытайтесь включить смартфон.
3. Если гаджет включается и отображает остаток заряда – разрядите его до выключения снова.
4. Если гаджет уже не включается – поставьте его на зарядку. Желательно использовать слаботочный блок питания, без поддержки быстрой зарядки.
5. Дождитесь пополнения заряда до 100% и сигнала о полном заряде, подержите батарею на зарядке еще 10-20 минут.
6. Отключите зарядное устройство и снова подключите его чуть позже.
7. Если смартфон сразу сообщает о заряде до 100% – включите его. Если он снова сообщает о зарядке – ждите уведомления о 100%, повторите п. 6.
8. После включения смартфона разрядите его с помощью стабильной средней нагрузки (например, проигрывателем видео).
9. Повторите пункты 1 – 8 еще 2-4 раза.

Если сбой в калибровке был обратимым, повторение нескольких циклов плавной зарядки и разрядки небольшими токами должны заставить контроллер батареи вернуться в нормальный рабочий режим. Если это не помогает – другие способы, скорее всего, тоже окажутся бесполезными.

Схема подключения

Схема контроллера DW01-Plus.

Контроллер заряда – плата на источнике питания, работающая в автоматическом режиме. Она отслеживает напряжение, температуру и время завершения заряда. Защитные платы разные, и наиболее популярная, встречающаяся в аккумуляторах смартфонов – DW01-Plus.

Схема шестиногая, где пара полевых транзисторов выполнены в едином корпусе в виде 8-ногой сборки.

1 и 3 – выводы, через которые осуществляется управление ключами защиты от разряда (FET1) и перезаряда (FET2). Предельные значения напряжения: 2.4 и 4.25 В. Вывод 2 – датчик, ответственный за измерение падения напряжения на полевых транзисторах. С ним обеспечена защита от перегрузок по току. Измерительным шунтом служит переходное сопротивление транзисторов. В связи с этим порог срабатывания, в зависимости от изделия, разный.

В случае с PWM-контроллером, для облегчения задачи рядом с клеммами имеются обозначения. Последовательность такая:

1. Подключить батарею.
2. Включить предохранители на плате (около «+»).
3. Вставить контакты.
4. Подсоединить контрольную лампу, имеющую напряжение 12 или 24 В.

Выбирая контроллер, отталкиваются от напряжения источника питания, его химического состава и самой цели применения устройства. Если бюджет ограничен – PWM, для «солнечных ферм» используют преимущественно модели MPPT. Контроллер на аккумуляторе служит защитой от перегрева, перезарядки или недозарядки. При этом есть интегрированная и внешняя «защита». Последняя актуальна в паре с солнечными батареями или ветряными установками.

Самый популярный метод

В случае смены прошивки лучший ответ на вопрос, как откалибровать батарею на Андроиде, будет звучать очень просто. Нужно сбросить статистику использования аккумулятора и заставить систему создать файл заново.

Есть популярный и довольно широко — программа Battery Calibration. Она действует радикально и просто, принуждая Андроид признать батарею как первую, единственную и устанавливать параметры системы питания в соответствии с её характеристиками.

Для работы приложения понадобится root-доступ, чтобы удалить статистику. Battery Calibration можно скачать из PlayMarket, она просто устанавливается и не требует настройки. Долго разбираться, как откалибровать батарею на планшете, тоже не придётся. выглядит следующим образом:

1. Устанавливаем Battery Calibration;
2. Полностью заряжаем планшет в выключенном состоянии;
3. Включаем устройство и запускаем программу;
4. Перед нами — одна-единственная кнопка. Нажимаем;
5. Battery Calibration запросит имя суперпользователя.

Видео о том, как пользоваться приложением Battery Calibration:

Указав требуемые данные и подтвердив выбор, пользователь инициирует затирание файла статистики и создание параметров, отвечающих всего лишь за 100% заряда аккумулятора. Дальше система все сделает сама по показаниям контроллера батареи.

Дотошные и внимательные пользователи начали задавать вопросы «автору» — компании Google. Они касались, в первую очередь, действенности использования Battery Calibration и подобных ей программ. Как и ожидалось, компания признала способ наименее эффективным, дающим приемлемый результат только при сочетании следующих факторов:

• нормальное состояние аккумулятора;
• правильная работа контроллера питания;
• достоверные показания датчиков батареи;
• штатная работа зарядного устройства.

Способ откалибровать батарею на Андроиде, предложенный компанией Google, достаточно сложен. Судите сами:

1. или смартфон. Процесс должен идти как минимум 8 часов, даже если система сигнализирует, что зарядка окончена. Устройство при этом должно быть включено;
2. Отсоединить зарядное или вытащить его из розетки. Выключить планшет или смартфон;
3. Снова начать процесс зарядки и продолжать его в течение часа;
4. Отключить зарядник и включить планшет или смартфон. Продержать его в таком состоянии минуту или две;
5. Выключить устройство и снова произвести зарядку. Продолжать на протяжении часа;
6. Физически отсоединить кабель зарядного устройства и включить смартфон или планшет.

Выглядит на первый взгляд странно. Но все рационально и просто. Таким образом пересоздаётся статистика и максимально подгоняются параметры аппаратной части под все условия.
С физической точки зрения все выглядит так:

• после первого пункта аккумулятор набирает ёмкость, которая соответствуют максимальным показаниям контроллера, записанным в системной статистике;
• второй пункт снимает нагрузку, отключены все потребители;
• третий пункт производит дозарядку с оптимальным током и напряжением под аппаратным контролем микросхемы питания;
• четвёртый пункт заставляет систему обновить статистику, поскольку показания датчиков могут не соответствовать ранее записанным;

Действия пятого и шестого пункта — контрольные. Предназначены они в основном для сложных устройств, у которых системы управления питания пользуются данными статистики операционной системы. Последние два действия позволяют действительно зарядить батарею полностью. И включение смартфона или планшета вновь записывает новый максимум показателей в статистику, если они изменились.

Как видно, это самый Его можно производить периодически, если батарея теряет ёмкость.

Подведем итог

• Откалибровать аккумулятор лучше всего вручную.
• Разгон новой батареи бессмыслен.
• Оживить заморозкой батарейку не получиться, проверено.

Соблюдайте режимы хранения и использования смартфонов айфон и самсунг на android, периодически (раз в 2-3 месяца) производите калибровку акб, и ваши гаджеты проработают многие года, прежде чем пойти под отвертки мастеров из сервисных центров.

Контроллер питания — что это? В данной статье речь пойдёт о маленькой составляющей вашего гаджета, например мобильного телефона или планшета. Технологии давно не стоят на месте, поэтому различные сбои могут возникать, казалось бы, по непонятным причинам.
