Какие протоколы быстрой зарядки смартфонов OnePlus?
Как уже упоминалось, протоколы бренда OnePlus являются вариантами протокола Oppo, VOOC:
- Dash Charge: это название OnePlus для протокола VOOC 2.0, который работает при 5 В / 4 А или 20 Вт. Он был запущен на рынок в 2015 году.
- Warp Charge: это название OnePlus для протокола VOOC 4.0, который работает при 5 В / 6 А или 30 Вт. Он был запущен на рынок в 2020 году.
Совершенно новый протокол мощностью 65 Вт (10 В / 6,5 А) под названием Warp Charge 65 также был запущен в прошлом году.
В отличие от более популярных протоколов, таких как Power Delivery или Qualcomm Quick Charge, OnePlus увеличивает силу тока (силу тока), а не напряжение зарядки (напряжение).
Версии технологии быстрой зарядки
New for 2021: Warp Charge 50 Wireless
Source: Hayato Huseman / Android Central (Image credit: Source: Hayato Huseman / Android Central)
The became the first device from the manufacturer to offer wireless charging, and in usual OnePlus fashion the company outfitted the phone with 30W wireless charging. Warp Charge 30 Wireless could deliver up to a 50% charge from flat in just 30 minutes, allowing it to become a standout option in the wireless charging segment.
To deliver sustained 30W wireless charging, OnePlus used two charge pumps and clever charging tech. The charger coil itself sends 20V at 1.5A (netting 30W) to the first charge pump, which then halves the voltage to 10W while boosting the amperage to 3A (once again creating 30W). The second charge pump halves the voltage yet again to 5V, with the amperage doubled to 6A. That 5V at 6A charge leads to 30W (and is identical to the wired solution), and it’s this charge that’s sent to the charging coil on the back of the phone.
OnePlus is using this technique because there’s no way to safely deliver a 6A charge directly from the induction coil on the wireless charger to the one on the phone. That would create a lot of heat and inevitably burn things down, so it’s instead relying on two charge pumps. The technology is very interesting, and if you want a detailed look at how it actually works, take a look at our .
For 2021, OnePlus is using the same technique, but increasing it to 50W. Warp Charge 50 Wireless is able to fully charge the OnePlus 9 Pro in just 43 minutes, making it the fastest wireless charging solution in the market today. The tech is limited to the OnePlus 9 Pro, with the regular OnePlus 9 featuring a more modest 15W Qi wireless charging solution instead.

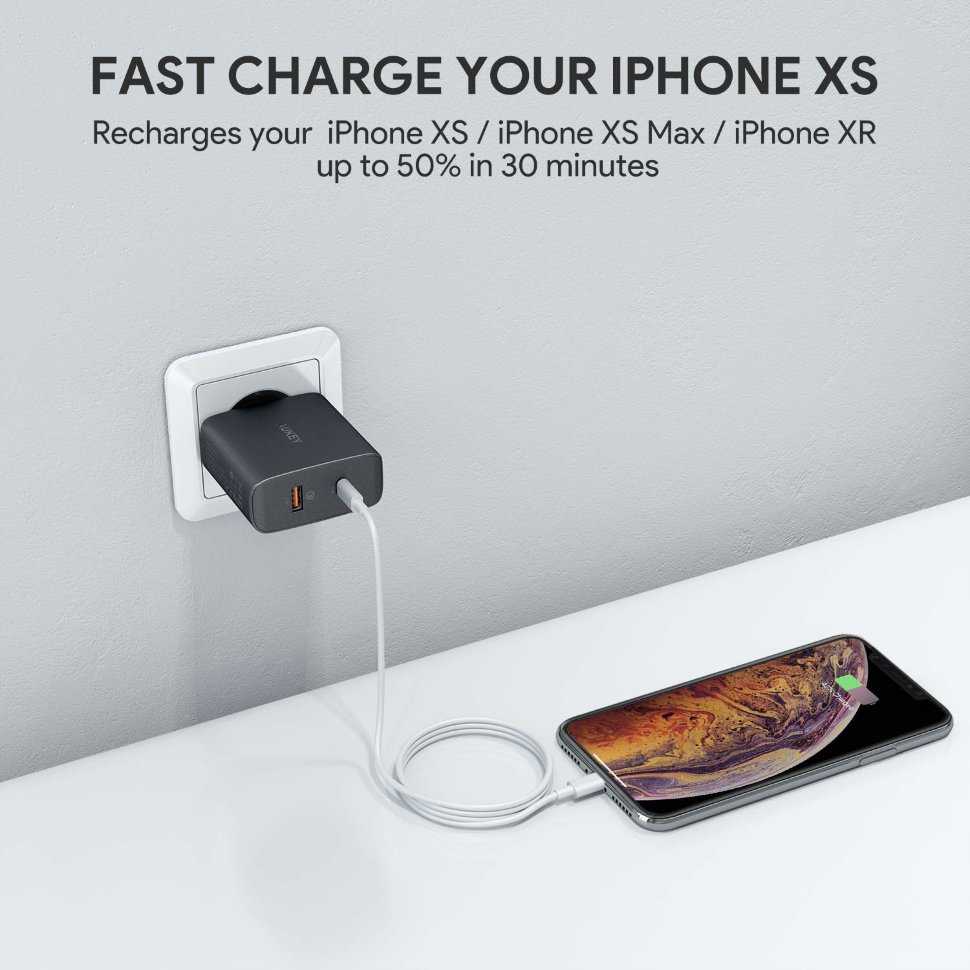

Какая быстрая зарядка у iPhone?
iPhone поддерживают USB Power Delivery. Его плюс — совместимость с большим количеством устройств, стандарт второй по популярности после Qualcomm Quick Charge. С ним iPhone поддерживают сторонние аксессуары.
Правда, это преимущество разбивается проприетарностью разъема Lightning.
Напомним, быструю зарядку поддерживают смартфоны Apple, начиная с моделей 2017 года (8, Plus и X). Начиная с iPhone 11 Pro, компания из Купертино кладет быструю зарядку в комплект к флагманам.
Чтобы повысить скорость, на адаптере поменяли разъем — вместо USB-A стоит USB-C. Впрочем, даже с ним iPhone не могут конкурировать с лучшими.
Мощность адаптера — 18 Ватт. По данным PhoneArena, ним iPhone 11 Pro заряжается за 15 минут на 28%, за полчаса на 55%, за час — 85%, а для полной зарядки — за 1 час 42 минуты. Достойно относительно обычной, 5-ваттной зарядки и обычно на фоне конкурентов.
Подобные показатели у OnePlus 5T, смартфона 2017 года. OnePlus 7 Pro не оставляет шансов iPhone — при большем объеме аккумулятора флагман с выдвижной камерой полностью заряжается меньше чем за час.
Почти два часа до полной зарядки — слишком посредственно. Тот же OnePlus 5T полностью восполнял энергию за полтора часа.
USB Power Delivery также поддерживают Google Pixel и некоторые смартфоны Sony. К примеру, прошлогодняя Xperia XZ3. У Pixel 3 и 3 XL максимальная мощность зарядки — также 18 Ватт.
Ликбез по быстрым зарядкам
Стандартная батарея смартфона обладает высокой реактивностью, поэтому у производителей смартфонов предусмотрено несколько мер безопасности, которые являются своего рода предохранителями, встроенными в зарядную схему. Литиево-ионные аккумуляторы способны вначале потреблять больше энергии, ослабляя эту способность по мере накопления заряда. Именно по этому принципу и работает быстрая зарядка.
Технология быстрой зарядки Qualcomm обеспечивает более высокое напряжение аккумулятора для ускорения времени зарядки. Quick Charge 4.0 полностью совместима со стандартом USB-C Power Delivery (PD) и на 20% быстрее и на 30% эффективнее, чем Quick Charge 3.0. Также компания Qualcomm представила алгоритм управления питанием под названием «Интеллектуальное согласование оптимального напряжения» (INOV), чтобы обеспечить лучшее регулирование температуры, а также меры безопасности для защиты от перегрева и перенапряжения.
Qualcomm утверждает, что благодаря технологии параллельной зарядки вы сможете использовать свой телефон в течение пяти часов после всего лишь 5-минутной зарядки. Qualcomm предоставляет лицензию на эту технологию сторонним производителям и именно поэтому такие компании, как Samsung, могут предложить нам адаптивную быструю зарядку в своих Galaxy S10. В случае с Samsung, компания все еще использует Quick Charge 2.0, но большинство флагманов на рынке сегодня предлагают стандарт зарядки на основе Quick Charge 4.0.
Между тем, OPPO имеет свое собственное решение для быстрой зарядки, которое называется Super VOOC (многоступенчатая зарядка от постоянного тока с разомкнутым контуром напряжения). Технология быстрой зарядки используется в смартфонах Reno и других флагманах OPPO в двухъячеечной конфигурации мощностью 50 Вт, а также доступна в OnePlus 7 Pro в варианте 30 Вт. OPPO использует специальные схемы в самом зарядном устройстве для управления и рассеивания тепла, поэтому скорости Warp Charge можно получить только с использованием специального адаптера питания, например, того, что идет в комплекте с OnePlus 7 Pro.
Основное различие между двумя технологиями быстрой зарядки заключается в том, что, хотя Qualcomm и использует более высокие напряжения для зарядки аккумулятора, VOOC полагается на более высокую силу тока. Например, Quick Charge 3.0 способна достигать 6,5 В при 3 А, выдавая 19,5 Вт, тогда как Warp Charge выдает 5 В при 6 А, что в итоге дает 30 Вт. И этого есть несколько преимуществ.
Типы быстрой зарядки
Могу ли я использовать Warp Charge на старых телефонах OnePlus?
В настоящий момент Warp Charge ограничивается OnePlus 6T McLaren Edition и OnePlus 7 Pro. Поскольку стандарт имеет более высокие скорости зарядки, чем Dash Charge, он поставляется с дополнительными гарантиями на самом телефоне: плата защиты батареи больше — она имеет восемь слоев для лучшего распределения тепла — и провод, соединяющий батарею с платой, шире, чем Что ж.
Таким образом, вы не сможете использовать Warp Charge на старых телефонах OnePlus. Когда вы подключаете зарядное устройство к стандартному OnePlus 6T, оно возвращается к скоростям зарядки. OnePlus утверждает, что могла бы обеспечить совместимость со стандартным 6T с помощью обновления программного обеспечения, но, поскольку устройство не имеет гарантий аппаратного уровня, оно предпочло не делать этого. Учитывая, что мы имеем дело с батареями, это мудрый вызов.
Кто ещё использует стандарт USB–PD?
Помимо Apple, Google тоже использует стандарт USB-PD для быстрой зарядки Pixel 2 и Pixel 3. Samsung официально не поддерживает USB-PD, но Galaxy S8 и новее можно заряжать адаптерами с таким стандартом. Быстрая зарядка самой компании не поддерживает стандарт USB-PD.
Все другие компании, выпускающие смартфоны с Android, используют либо свои технологии быстрой зарядки, либо Quick Charge от Qualcomm. Технология Quick Charge 4.0+ совместима с USB Power Delivery, а значит зарядка QC 4.0+ сможет заряжать устройство с поддержкой USB Power Delivery. Однако технологию пока что использует не так много компаний.
Для большинства Android-смартфонов подойдет Quick Charge
Вредит ли быстрая зарядка аккумулятору
Realme UltraDART
В стандарте UltraDART для зарядки мощностью 125Вт используется увеличенная подача тока и напряжения – 12.5А/10В. Схема зарядки аналогична Super VOOC: энергия подается на 3 параллельные цепи, после чего питание подается на 2 ячейки одного аккумулятора. Для полноценной работы требуется соответствующее зарядное устройство и кабель.
Схема работы быстрой зарядки Realme UltraDART.
Ещё UltraDART поддерживает 2 других стандарта быстрой зарядки: Power Delivery – 65 Вт и Quick Charge 36 Вт. Так же зарядки с UltraDART совместимы с предыдущими поколениями быстрой зарядки, а так же со всеми вариациями VOOC и Warp Charge.
Ликбез по быстрым зарядкам
Стандартная батарея смартфона обладает высокой реактивностью, поэтому у производителей смартфонов предусмотрено несколько мер безопасности, которые являются своего рода предохранителями, встроенными в зарядную схему. Литиево-ионные аккумуляторы способны вначале потреблять больше энергии, ослабляя эту способность по мере накопления заряда. Именно по этому принципу и работает быстрая зарядка.
Технология быстрой зарядки Qualcomm обеспечивает более высокое напряжение аккумулятора для ускорения времени зарядки. Quick Charge 4.0 полностью совместима со стандартом USB-C Power Delivery (PD) и на 20% быстрее и на 30% эффективнее, чем Quick Charge 3.0. Также компания Qualcomm представила алгоритм управления питанием под названием «Интеллектуальное согласование оптимального напряжения» (INOV), чтобы обеспечить лучшее регулирование температуры, а также меры безопасности для защиты от перегрева и перенапряжения.
Qualcomm утверждает, что благодаря технологии параллельной зарядки вы сможете использовать свой телефон в течение пяти часов после всего лишь 5-минутной зарядки. Qualcomm предоставляет лицензию на эту технологию сторонним производителям и именно поэтому такие компании, как Samsung, могут предложить нам адаптивную быструю зарядку в своих Galaxy S10. В случае с Samsung, компания все еще использует Quick Charge 2.0, но большинство флагманов на рынке сегодня предлагают стандарт зарядки на основе Quick Charge 4.0.
Между тем, OPPO имеет свое собственное решение для быстрой зарядки, которое называется Super VOOC (многоступенчатая зарядка от постоянного тока с разомкнутым контуром напряжения). Технология быстрой зарядки используется в смартфонах Reno и других флагманах OPPO в двухъячеечной конфигурации мощностью 50 Вт, а также доступна в OnePlus 7 Pro в варианте 30 Вт. OPPO использует специальные схемы в самом зарядном устройстве для управления и рассеивания тепла, поэтому скорости Warp Charge можно получить только с использованием специального адаптера питания, например, того, что идет в комплекте с OnePlus 7 Pro.
Основное различие между двумя технологиями быстрой зарядки заключается в том, что, хотя Qualcomm и использует более высокие напряжения для зарядки аккумулятора, VOOC полагается на более высокую силу тока. Например, Quick Charge 3.0 способна достигать 6,5 В при 3 А, выдавая 19,5 Вт, тогда как Warp Charge выдает 5 В при 6 А, что в итоге дает 30 Вт. И этого есть несколько преимуществ.
Как выбрать быструю зарядку себе?
Отсутствие единого стандарта быстрой зарядки — большая проблема индустрии смартфонов. Совместимости между ними нет, за редким исключением. К примеру, TurboPower от Lenovo основан на Quick Charge 2.0, поэтому полностью с ним совместим.
В остальных случаях с зарядкой неподходящего стандарта смартфон будет заряжаться, но медленно.
Также производители могут заявить несколько стандартов быстрой зарядки. Так, большинство смартфонов Samsung поддерживают и Adaptive Fast Charge, и Qualcomm Quick Charge 2.0.
Поэтому лучше брать смартфоны с поддержкой популярных зарядных устройств — Qualcomm Quick Charge или USB Power Delivery. Стандарт указывается в характеристиках смартфона.
iPhones.ru
Конкуренты давно обогнали Apple и здесь.
Рассказать
SuperVOOC Charge
Кем используется: OPPO
Трепетнее всего к быстрым зарядкам относятся компании из конгломерата BBK — OPPO, Vivo и OnePlus. Быстрые зарядки смартфонов его компаний — лучшие по мощности.
Гордостью последних до этого года считалась Dash Charge, но о ней позже.
Достоинство BBK — стандарт SuperVOOC. Для понимания, OPPO RX17 Pro с его поддержкой заряжается на 40% за 10 минут.
Пока лучшее решение компании — SuperVOOC 3.0, использующееся в OPPO F11, F11 Pro, realme 3, 3 Pro и всех модификациях OPPO Reno.
С этим стандартом мощность блока питания достигает 20 Вт (5В и 4а). Для работы технологии используется специальный, утолщенный провод с дополнительным контактом в коннекторе.
Останавливаться на достигнутом OPPO явно не собирается. В сентябре этого года компания предложила еще более совершенное решение — SuperVOOC 2.0 с мощностью 65 Ватт.
С этим стандартом аккумулятор полностью зарядится всего за 30 минут, а за 5 минут батарея восполнит энергию на 45%. Забыл воткнуть провод на ночь — поставил на 5 минут с утра, и смартфон наполовину заряжен.
Первым смартфоном с SuperVOOC 2.0 должен стать Reno Ace, который презентуют в октябре этого года. Впрочем, неизвестно, когда устройство с ней появится в продаже — в BBK любят показывать смартфоны с экспериментальными функциями и задерживать их выход.
Минус SuperVOOC Charge — проприетарность. Стандарт поддерживается только сертифицированными устройствами и, как следствие, не пользуется популярностью. Если ваша зарядка потеряется, найти новую может быть проблематично.
Quick Charge 4+ против Power Delivery 3.0
Как мы отмечали ранее , Quick Charge 4+ является одной из последних версий Quick Charge и присутствует в большинстве смартфонов, работающих на чипсете серии Snapdragon 800.
Помимо ускорения времени зарядки, QC 4+ шагов сильно, когда дело доходит до уменьшения теплового следа. У него есть три очевидных преимущества:
- Dual Charge
- Интеллектуальная тепловая балансировка
- Расширенные функции безопасности
Dual Charge увеличивает время зарядки, разделяя ток, протекающий через устройство. Этому также способствует интеллектуальная тепловая балансировка, которая также контролирует температуру, перемещая ток по самому холодному пути и избегая горячих точек во время зарядки.
Как отмечалось ранее, все это приводит к снижению температуры тела и ускорению зарядки на 15% и повышению эффективности на 40%.
Когда дело доходит до Power Delivery 3.0, они предлагают тот же набор правил управления питанием, что и PD 2.0, с улучшениями в подаче питания. Короче говоря, устройства могут обмениваться подробной информацией, такой как состояние системы, температура и т. Д.
Qualcomm Quick Charge
Стандарт Quick Charge используется в мобильных платформах Snapdragon и доступен всем производителям использующим чипы Qualcomm. Благодаря QC производителям не требуется разрабатывать собственный стандарт быстрой зарядки либо же отложить вопросы разработки. Кроме того каждый последующий стандарт сохраняет обратную совместимость с предыдущими версиями Quick Charge. При этом спецификация QC закрыта, а технология распространяется путем платного лицензирования. Основан стандарт на подаче повышенного напряжения.
Зарядное устройство aukey-pa-u28 с поддержкой Quick Charge 2.0.
Наиболее современный стандарт – Quick Charge 5, позволяющий подавать мощность в 100 Вт и больше. Стандарт разработан на основе Power Delivery – PD и совместим с предыдущими стандартами QC. Напряжение регулируется в приделах 3.3-20В, а сила тока составляет 3.3/5А.
Широко актуальны версии стандарта QC 4/4+. Обе версии спецификации совместимы с USB Power Delivery, а при подключении совместимые устройства сначала проверяют соединение через PD и в случае неудачи активируют QC. Максимальная выдаваемая мощность 4го поколения 27-55 Вт.
Не утратила актуальность и версия QC 3/3+. Передаваемая мощность QC 3 не превышает 18 Вт, а максимальное напряжение – 12В. В QC 3+ напряжение достигает 20В, что позволяет передавать мощность до 33 Вт.
Как работает быстрая зарядка и чем отличается от обычной
Скорость пополнения уровня энергии аккумуляторной батареи зависит от тока и емкости АКБ. Емкость батареи (по крайней мере, на непродолжительном отрезке времени) постоянна, поэтому единственный способ ускорить процесс – увеличить ток зарядки, который зависит от разницы напряжений батареи и зарядного устройства. Один из основных способов поднять зарядный ток – увеличить напряжение зарядного устройства. На этом основан принцип работы многих стандартов для ускоренной подзарядки.
У данного способа имеются очевидные ограничения. Поднимать ток бесконечно нельзя – из-за повышенного нагрева заряжаемой батареи и других вредных последствий, происходящих при ускоренной зарядке. Поэтому быстрая зарядка по многим современным протоколам производится только часть времени. После подъема уровня запаса энергии до определенного значения (30..60%), далее ток снижается, и зарядка происходит медленнее. Это бережет ресурс батареи.
Также для обеспечения нормального тока нужен качественный кабель с минимальным сопротивлением, а также микросхемы, способные управлять процессом и реализовывать заданный алгоритм. Совокупность всех составляющих называется стандартом ускоренной подзарядки.
Кабель с поддержкой ускоренного подзаряда для гаджетов Apple.
Более быстрые пит-стопы

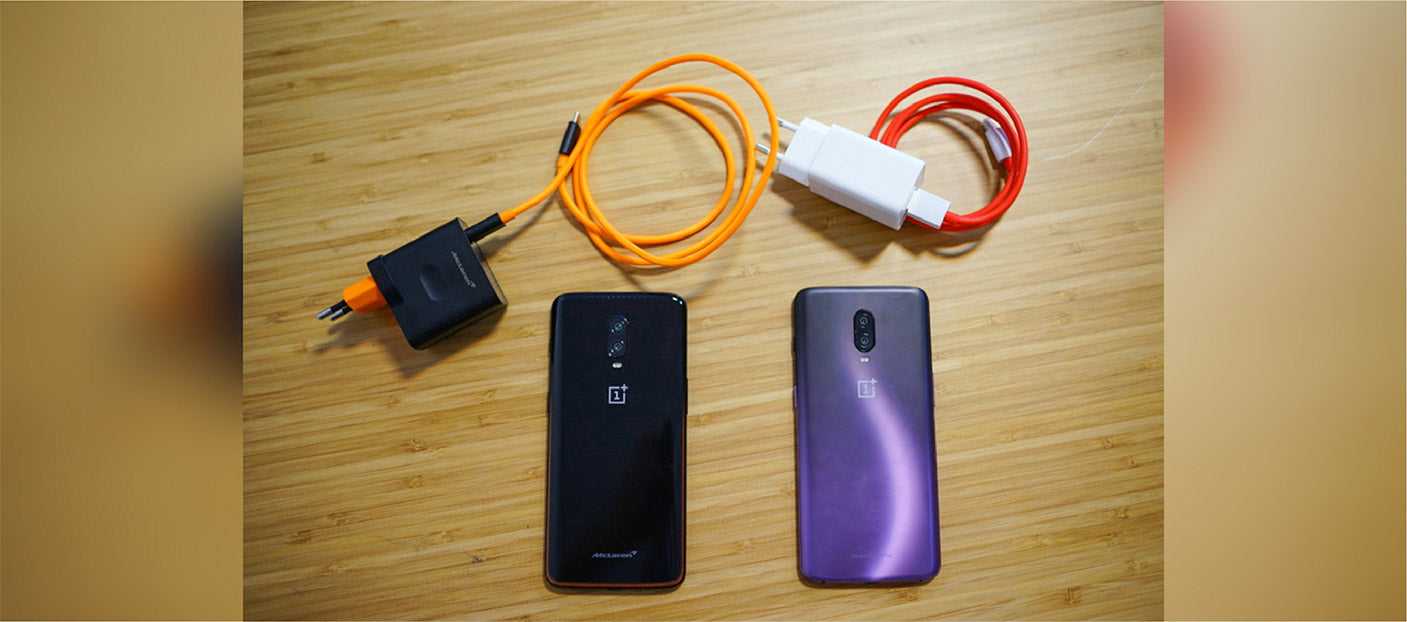

Всего за $ 70, OnePlus 6T McLaren Edition и его небольшие дополнения могут стать заманчивой покупкой для тех, кто ищет немного больше возможностей премиум-класса. К сожалению, мы обнаружили, что дополнительные 2 ГБ оперативной памяти не влияют на производительность более дорогого телефона. 10 ГБ ОЗУ излишне для всего, что вы можете установить на современный смартфон.
Ценность предложения лучше с Warp Charge 30
Существует заметная разница с общим временем зарядки, с выпуском McLaren около 20 минут до полной емкости. Что еще более важно, Warp Charge предлагает больше энергии для зарядки, когда телефон почти пуст. Зарядка на 40% в первые 15 минут и 70% через 30 минут означает, что короткая зарядка даст вам достаточно заряда батареи, чтобы пережить день
Обычный OnePlus 6T заряжается достаточно быстро для большинства людей. Тем не менее, McLaren Edition действительно начинает опережать самые быстро заряжаемые телефоны, такие как Huawei Mate 20 Pro и Oppo R17 Pro.
Так же быстро, как и вспышка
Итак, это были некоторые из основных различий между USB Power Delivery и Qualcomm Quick Charge. В то время как быстрая зарядка в значительной степени ориентирована на общую температуру тела и быструю зарядку. Он ограничен только несколькими устройствами, такими как Xiaomi Mi 8, Xiaomi Mi MIX 3 и Black Shark 2.
Если у вас нет совместимого устройства, вам необходимо специальное зарядное устройство и телефон. чтобы получить от этого максимум пользы.
Power Delivery – это будущее зарядки смартфонов. Если у вас более одного совместимого устройства, это сокращает электронные отходы. И что ж, он быстр, как Flash.
Время автономной работы после 20 минут зарядки
Одним из основных преимуществ Warp Charge является его способность поддерживать низкую температуру во время зарядки. Такая быстрая зарядка позволяет смотреть видео или играть в игры во время зарядки смартфона без снижения самой скорости зарядки. Однако к технологии Quick Charge это не относится, так как более высокие напряжения неизменно приводят к тому, что телефон возвращается к нормальной скорости зарядки, чтобы предотвратить перегрев.
Фактически, OnePlus активно рекламирует эффективность Warp Charge именно во время игр, заявляя, что при таком сценарии ее стандарт способен обеспечить до 52% заряда всего за 30 минут. При выключенном экране 30W Warp Charge сможет зарядить аккумулятор от нуля до 50% за 20 минут и до 70% за 30 минут. Для сравнения, Galaxy S10 способен зарядиться от комплектного зарядного устройства лишь до 41% после 30-минутной зарядки.
Помимо прочего, хотя OnePlus 7 Pro и может заряжаться до 50% всего за 20 минут, для полной зарядки батареи требуется еще 40 минут
Это предотвращает риск повреждения батареи (и, что более важно, самого пользователя), ведь происходит ограничение выходной мощности зарядного устройства до 2 А после нагрева на 75% и еще ниже после достижения 85%. Микроконтроллер внутри смартфона постоянно контролирует уровень заряда, чтобы определить желаемую силу тока, которая будет подана для его заряда
Основным недостатком Warp Charge является необходимость использования зарядных устройств под маркой OnePlus для получения более высоких скоростей, поскольку OPPO еще только предстоит лицензировать эту технологию для сторонних производителей. Вы можете использовать и другие зарядные устройства, чтобы зарядить OnePlus 7 Pro, и использовать зарядное устройство Warp Charge с другими смартфонами, но в обоих случаях скорость зарядки будет меньше заявленной производителем.
Что такое быстрая зарядка и чем отличаются два стандарта
Прежде чем мы углубимся в тонкости упомянутой технологии , давайте сначала поговорим о быстрой зарядке.
Обычно смартфон поставляется с зарядным устройством на 7,5 Вт. Технология быстрой зарядки увеличивает мощность, тем самым увеличивая скорость зарядки. Таким образом, любой смартфон мощностью более 9 Вт (5 В x 1,8 А) можно рассматривать как быструю зарядку.
Как вы уже догадались, оба стандарта обеспечивают мощность, превышающую указанные 9 Вт.
Интересно, что эти технологии зарядки ориентированы на скорость зарядки и общая температура тела во время зарядки и эффективность аккумуляторных элементов.
Warp Charge vs Dash Charge
The notable difference between the two systems of fast charging is the wattage increase present for Warp Charging. The Warp Charger Adapter comes as a 30W unit accompanied by a 5V/6A configuration at its peak but stepped down to a safer 5V/2A at 10W as the mobile device gets nearer to maximum charge. The Dash Charge, however, employs a 5V/4A configuration at 20W.
A test carried out by BGR to compare the speed of the Warp Charge against Dash Charge used drained OnePlus 6T and OnePlus 6T McLaren Edition. With both phones having a similar battery capacity of 3,700mAh and using the appropriate adapters and cables, both phones were switched off. The test recorded a significant difference in the charging speeds. The OnePlus 6T McLaren Edition with its Warp Charge feature had a charging rate of 2.5 percent per minute for the first 20 minutes while the OnePlus 6T featuring the Dash Charge maintained a charging rate of 1.75 percent per minute for the same time. After the first 20 minutes of charging, the OnePlus 6T McLaren Edition had a slower charging rate. However, at the full charge of the OnePlus 6T McLaren Edition in 1 hour 3 minutes, the One Plus 6T was at 93%.
At the end of the test, the considerable difference between Warp Charge and Dash Charge is the initial boost the Warp Charge offers. You get a day’s battery life in lesser time than with the Dash Charge.
Что такое Warp Charge 30
Warp Charge 30 — новая система быстрой зарядки который китайский производитель разработал для использования в этом OnePlus 6T McLaren Edition. Мы регулярно видим, как каждый бренд создает свою собственную систему для своих телефонов. Это стало технологией, которая помогает дифференцировать бренды как дополнительную ценность. И это новая система, которую представляет OnePlus.
Главное новшество, которое приходит к нам с Warp Charge 30, заключается в том, что мощность передается на одну ячейку. До сих пор наиболее распространенным является то, что быстрая зарядка представляет собой двухэлементную технологию, которая подает два тока на две отдельные батареи, хотя они работают как одна. Но в данном случае бренд изменил это. Поставляются шесть ампер тока и мощность 30 Вт.
Это то, что значительно превосходит другие системы быстрой зарядки с двумя ячейками. Поскольку обычным явлением в них является то, что ток четыре ампера и 20 ватт мощности. Таким образом, благодаря Warp Charge 30 вы получаете достаточно автономии на целый день за меньшее время.
Как говорится от китайского бренда, Это позволяет обеспечить автономность этой версии OnePlus 6T всего за 20 минут.. Когда в других моделях нормальным является то, что для этого требуется 30 минут. В этом случае, по заявлению производителя, за это время в 20 минут можно зарядить 50% аккумулятора устройства. Некоторые данные, которые они уже были перетасованы перед их презентацией.
В связи с этим, ключ находится в начале процесса зарядки. В этой части он особенно ускорен, так что вы получаете больше энергии за меньшее количество минут. Хотя общая нагрузка OnePlus 6T с этой системой длится так же, как и у других моделей в высоком диапазоне. На выполнение 60% требуется около 100 минут, если загружать с нуля.
