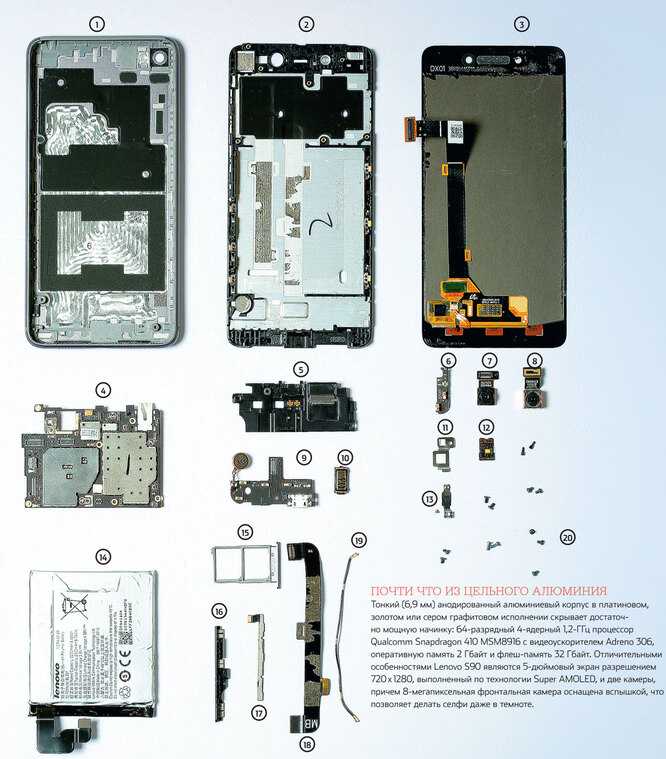

Смартфон изнутри: тачскрин

Как понять, что из строя вышел именно тачскрин?

Если вы знаете, как выглядит тачскрин телефона и чем он отличается от дисплея, вы сумеете определить характер поломки. Зачем это нужно? С появлением сенсорных телефонов мастера в сервисных центрах долгое время пользовались незнанием пользователей разницы между сенсорной панелью и дисплеем.

В случае выхода из строя тачскрина клиенту предлагали замену дисплея, меняя при этом только верхнюю панель. Естественно, при незначительных затратах мастера стоимость услуги была довольно высокой.

Сейчас пользователь имеет возможность сам охарактеризовать тип поломки. Так, например, если из строя вышел дисплей, изображение будет выглядеть искаженным с черными или цветными полосами, пятнами или же отсутствовать полностью.

Другие смартфоны Флай
Все модели телефонов Fly можно найти в нашем интернет магазине.

Выход из строя тачскрина проявляется иначе:

• на поверхности возникли трещины: даже в случае дальнейшей работы сенсорной панели ее необходимо заменить;
• телефон не реагирует на ваши прикосновения или нажатия;
• телефон реагирует на ваши прикосновения частично: например, не работает только верхняя часть;
• телефон воспринимает ваши нажатия искаженно: например, вы прикасаетесь к панели в одном месте, а действие отображается в другой части дисплея.

Зная, как выглядит тачскрин, вы без труда определите признаки его поломки. В некоторых же ситуациях отсутствие реакции на ваши действия может быть следствием программных сбоев. Решить такую проблему можно путем сброса настроек и перепрошивки телефона.

Однако, хотим также отметить важный момент при возникновении дефекта сенсорной панели и при необходимости его замены. В современных смартфонах часто при изготовлении дисплейного модуля используется технологии (например, технология ONCELL Full Lamination), при которых экран и тач-панель совмещаются в единую деталь. Это делается для того, чтоб убрать воздушные прослойки между элементами дисплейного модуля и избежать лишнего преломления света, тем самым улучшив качество изображения. В данном случае, даже если повреждена только сенсорная панель, меняется полностью дисплейный модуль, так как данная запчасть едина и нет возможности отделить тачскрин от дисплея.

Что такое тачскрин

Этот термин образовался от двух английских слов — touch и screen, что буквально переводится как «сенсорный экран». История его появления продолжительная и происходила в несколько этапов. Первый в мире управляемый пальцем дисплей придумал и описал в своих научных работах американец Е. А. Джонсон в 1965 году. Пятью годами позже Доктор Сэмюэль Херст в ходе экспериментов разработал резистивный сенсорный экран, а само физическое производство продукта началось лишь в 1973 году.

В настоящее время жители городов имеют дело с сенсорными панелями практически ежедневно: ими оборудованы не только смартфоны и планшеты, но и банкоматы, справочные терминалы и пункты приема платежей. Тачскрин соединяется с дисплеем и чутко реагирует на любые прикосновения. Его можно охарактеризовать как устройство ввода информации, которое служит для замены клавиатуры.

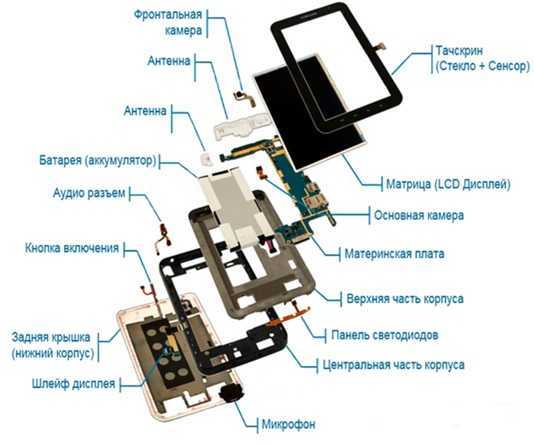

Важно знать, что тачскрин — это лишь часть общей конструкции, ответственная только за сенсор. Для передачи изображения используется дисплей, который представляется собой жидкокристаллическую матрицу

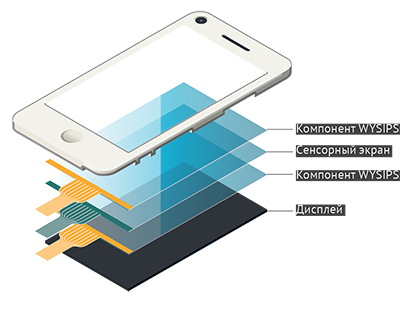

Единство этих двух элементов называется дисплейным модулем, который является практически главным компонентом любого высокотехнологичного устройства.

Резистивный тачскрин – устаревшая технология

Существует несколько систем, применяемых для создания сенсорных экранов. Наиболее распространены резистивная и емкостная технологии, имеющие серьезные отличия.

В старых смартфонах устанавливались именно резистивные экраны, требующие использования стилусов (небольших указок, с помощью которых пользователь задавал команды телефону). Резистивная система представляет собой стекло, покрытое упругой пленкой и слоем, проводящим электричество.

Между этими двумя элементами сохраняется пустое пространство. Поверхность дисплея защищается специальным покрытием, оберегающим экран от царапин и других механических повреждений. Но для лучшей защиты предусматривается пленка (она шла в комплекте со старыми смартфонами).

Резистивные тачскрины имеют ряд недостатков:

• необходимость осуществлять нажатие на экран (прикосновения более удобны);
• калибровка экрана, возникающая в результате перераспределения массы изолирующего слоя;
• быстрое ухудшение качества тачскрина (появление трещин, царапин, пятен и пр.);
• малый срок службы, что объясняется как раз быстрым появлением повреждений;
• отсутствие возможности скольжения (как на современных смартфонах) и пр.

Сегодня резистивные тачскрины встречаются все реже. Производители смартфонов от них отказались, в основном теперь они используются в банкоматах и различных терминалах.

Тачскрин и его поломки

Как уже было сказано, емкостный тачскрин, который применяется в телефонах и смартфонах, достаточно надежен. Поэтому при правильной эксплуатации он прослужит столько, сколько нужно. Но, из-за того, что он построен на основе стеклянной панели, он достаточно уязвим перед ударами. Даже небольшой удар может вызвать появление трещины, которая выведет сенсорный экран из строя.

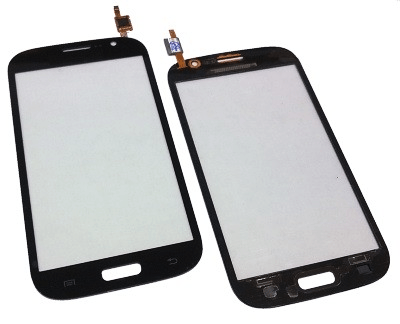

Тачскрин от телефона Samsung.

В такой ситуации поможет только замена тачскрина. В старых моделях телефонов данную деталь можно было поменять оставив старый экран. Это позволяло сделать замену достаточно простой и не затратной. Но, сейчас тачскрин чаще всего является частью самого экрана и отдельно заменить его невозможно, что значительно удорожает ремонт.

Чтобы избежать подобных расходов можно заблаговременно защитить свой телефон. Для этого поверх тачскрина нужно наклеить защитное стекло. Такое стекло никак не ухудшает работу сенсорной панели, но может спасти ее в случае падения устройства.

Мультитач (Multi-touch)

Мультитач, о котором все так много говорят и популярность которого только растет, не является типом сенсорного экрана. По своей сути, технология множественного нажатия — что является вольным переводом словосочетания multi-touch — это дополнение к сенсорному экрану (чаще всего построенному по проекционно-ёмкостному принципу), позволяющее экрану распознавать несколько точек прикосновения к нему. В результате мультитач-экран становится способным к распознаванию жестов. Вот лишь некоторые из них:

• Сдвинуть два пальца вместе — уменьшение изображения (текста)
• Раздвинуть два пальца в стороны — увеличение (Zoom)
• Движение несколькими пальцами одновременно — прокрутка текста, страницы в браузере
• Вращение двумя пальцами на экране — поворот изображения (экрана)

Плюсы и недостатки:

В карманных устройствах сенсорные экраны появились давно. Причин этому несколько:

• Возможность делать минимальное количество органов управления
• Простота графического интерфейса
• Легкость управления
• Оперативность доступа к функциям устройства
• Расширение мультимедийных возможностей

Однако и недостатков хоть отбавляй:

• Отсутствие тактильной обратной связи
• Частая необходимость в использовании пера (стилуса)
• Возможность повреждения экрана
• Появление отпечатков пальцев и других загрязнений на экране
• Более высокое потребление энергии

В результате, полностью избавиться от клавиатуры не всегда получается, ведь гораздо удобнее набирать текст с помощью привычных клавиш. Зато сенсорный экран интерактивнее, благодаря более оперативному доступу к элементам меню и настройкам современных гаджетов.

Чем отличается модуль от тачскрина или дисплея

1. Тачскрин — еще называют сенсор, стекло, сенсорное стекло. Если дословно переводить с английского, то получится «реагирующий на прикосновение экран». Получается сенсор — это та верхняя часть экрана, которая реагирует на прикосновение и дает возможность управлять функциями телефона.

Существует два вида сенсоров:

Резистивный — такой вид сенсора реагирует на прикосновение любого предмета (будь то стилус или зубочистка). Такой вид сенсоров является вымирающим видом, так как имеет очень плохую чувствительность отдачи от нажатия.

Емкостной экран — реагирует только на прикосновения пальца человека либо емкостного стилуса. Такой вид сенсора отличаться более качественной и точной работой (все последние новинки на рынке делают именно в этим видом сенсора)

При поломке тачскрина на наружной части телефона появляются сколы либо трещины, при этом картинка остается целой.

Важно!!! При поломке емкостные экраны могут продолжать работу как частично, так и полностью. Резистивные же при повреждении полностью перестают работать.. Резистивный тачскрин

Резистивный тачскрин

Емкостной тачскрин

Разбитый тачскрин

2. Дисплей является экраном, или проще говоря, вашим телевизором на телефоне либо планшете, несет функцию передачи картинки.

При повреждении картинка может пропасть как полностью, так и частично (так же экран может передавать нечеткие цвета, несоответствующие исходным).

Важно понимать, что сломанный экран не обязательно означает вышедший из строя тачскрин. При сильном зажатии техники тачскрин может выдержать, а внутренний экран лопнуть

Дисплей

3. Модулем или дисплейным модулем называется сборная запчасть, которая состоит из дисплея и тачскрина. Склеены они на заводе-изготовителе специальным межслойным клеем.

Статистика показывает, что такие мировые производители как Samsung, Apple, Lenovo…и др. все больше переходят на модульные дисплеи в своих новых аппаратах. Следовательно, при поломке одной из запчастей (тачскрина или дисплея) приходится менять их в паре, что конечно увеличивает стоимость ремонта.

Альтернатива есть — расклейка модульного дисплея, но для этого должно выполняться несколько условий:

1)Разбит должен быть только тачскрин (дисплей должен быть целый)

Всеми общепринято считать термины «экран» и «дисплей» аналогичными словами по отношению друг к другу, при этом удобно заменяемыми по своему формированию, в зависимости от выражения заданного характера. На самом деле это не совсем так. Проведём небольшое исследование спорных элементов от их прямого происхождения. Слово display
носит английские корни и в переводе на русский означает «показывать
». Сама же форма displicare образована от латинского языка, что дословно звучало как «разбрасывание» или «рассеивание».

Слово ecran
пришло к нам из французского языка, где несло применение смысловой нагрузки как «отгораживающий», «заслоняющий». Недаром, у нас в техническом языке закрепила себя такая форма частей предложения, как «экранировать» и «экранированный», достоверно передавая своё истинное значение.

Что это

Эта техника предназначена для ввода информации, она выглядит многоуровневой материей, с нанесённым на неё слоем прозрачного резистивного слоя.

В углах расположены электроды, которые подают на проводящий слой низковольтное переменное напряжение. Будьте осторожны в обращении со своим дисплеем на мобильном телефоне, потому что его поломка приведёт к тому, что Вы не сможете защитить свою спрятанную от посторонних глаз личную информацию!

Представьте, что будет, если на нём появится трещина и придётся остаться без него на очень продолжительное время? А если поломка вывела его из строя, то Вы рисуете потерять навсегда номера телефонов поклонника и адрес почты из той самой компании мечты, которую прячете под паролем, а сам телефон ставите на блокировку экрана даже дома.

Преимущества тачскрина

В качестве очевидных плюсов сенсорных экранов можно отметить простоту управления устройством, так как все взаимодействие пользователя с информацией интуитивно понятно и происходит непосредственно на дисплее. Объединение компонентов ввода и вывода позволяют уменьшать габариты производимого устройства, что в свою очередь расширяет сферу его применения. Также отсутствие необходимости в подключении внешних органов управления положительно сказывается на использовании девайса в различных условиях. И, как говорилось выше, отсутствие ограничений в виде механических клавиш позволяет увеличивать функционал устройства настолько, насколько хватит фантазии разработчика.

Тачскрин и его поломки

Как уже было сказано, емкостный тачскрин, который применяется в телефонах и смартфонах, достаточно надежен. Поэтому при правильной эксплуатации он прослужит столько, сколько нужно. Но, из-за того, что он построен на основе стеклянной панели, он достаточно уязвим перед ударами. Даже небольшой удар может вызвать появление трещины, которая выведет сенсорный экран из строя.

Тачскрин от телефона Samsung.

В такой ситуации поможет только замена тачскрина. В старых моделях телефонов данную деталь можно было поменять оставив старый экран. Это позволяло сделать замену достаточно простой и не затратной. Но, сейчас тачскрин чаще всего является частью самого экрана и отдельно заменить его невозможно, что значительно удорожает ремонт.

Чтобы избежать подобных расходов можно заблаговременно защитить свой телефон. Для этого поверх тачскрина нужно наклеить защитное стекло. Такое стекло никак не ухудшает работу сенсорной панели, но может спасти ее в случае падения устройства.

Чем отличается тачскрин от дисплея?

Главное их отличие – это наличие в первом чувствительных к касаниям элементов, преобразовывающих их в цифровые команды. При помощи этих команд осуществляется управление устройством с тачскрином. Различия между двумя этими понятиями, как и самими элементами устройств, весьма значительные. Тачскрин создан для управления, а дисплей – для показа информации. Пожалуй, это самое главное, чем отличается дисплей от тачскрина в телефоне, планшете или ноутбуке.

Сенсорные панели в своей конструкции крайне редко имеют экраны на лучевых трубках, в то время как большинство старых дисплеев созданы именно по этой технологии.

Сравнение экранов с IPS и AMOLED (таблица)

Строение IPS (слева) и AMOLED (справа) дисплеев

О том, в чем разница между двумя  технологиями изготовления экранов смартфонов сказано уже многое, поэтому лучше просто посмотреть на небольшую сравнительную таблицу.

Сразу отметим, что все проблемы Амоледов в синих субпикселях, если производителям удастся решить эту проблему каким-либо доступным образом, то качество дисплеев увеличится, а срок жизни будет составлять несколько лет без малейшей потери яркости изображения.

Краткое сравнение разницы экранов IPS и AMOLED представлено в таблице ниже.

Характеристика	IPS	AMOLED
Яркость:	Высокая яркость, которая зависит от светодиодной ленты.	Яркость высокая, но постепенно ослабевает из-за планомерного выгорания синего субпикселя.
Правильная цветопередача:	Цвета передаются правильно, насыщенно и четко.	В некоторых случаях заметна «кислотность» ярких цветов, так как требуется настройка матрицы. В новых устройствах такой проблемы не встречается.
Угол обзора:	До 178°	До 180°
Энергопотребление:	Энергопотребление при серфинге в интернете или просмотре фильмов стандартное.	Низкое потребление при использовании темных тонов меню и приложений. Потребление повышается при просмотре медиа-контента с большим количеством белого.
Время отклика:	0,1 мс	0,01 мс
Выгорание:	Не выгорает.	Выгорает, необходимо бережное отношение для значительного увеличения срока работы экрана.
Наличие засветов:	Присутствует выраженно, так как экран находится под постоянной подсветкой.	Отсутствует, так как подсветка осуществляется точечно.
Размещение датчиков под экраном:	Нет.	Можно разместить сканер отпечатка и любые другие датчики непосредственно под экраном, а также сгибать экран, например как Huawei Mate X.
Стоимость (в серийном производстве):	~$11-12	~$12-13

Технологии имеют свои отличия, однако каждая из них имеет своих поклонников или ненавистников. Каждый человек выбирает смартфон по своему вкусу.

Оптические сенсорные экраны

Стеклянная панель снабжена инфракрасной подсветкой. На границе «стекло-воздух» получается полное внутреннее отражение, на границе «стекло — посторонний предмет» свет рассеивается. Остаётся заснять картину рассеивания, для этого существуют две технологии:

В проекционных экранах рядом с проектором ставится камера.

Так устроен, например, Microsoft PixelSense.

Либо светочувствительным делают дополнительный четвёртый субпиксель ЖК-экрана.

Позволяют отличить нажатия рукой от нажатий какими-либо предметами, есть мультитач. Возможны большие сенсорные поверхности, вплоть до классной доски.

Ремонт модуля: замена стекла или тачскрина в сборке

Сложнее всего восстановить модульный экран. В таких экранах клей покрывает всю площадь модуля, и отклеить защитное стекло (такая конструкция обычно у производителей Apple и Samsung) или тачскрин (Xiaomi, Lenovo) очень сложно. Сами по себе сенсоры и стекла не дорогие, их себестоимость может быть в районе 500 рублей при цене оригинального модуля в 5000 рублей. У модулей топовых моделей Samsung цена на оригинальный Amoled может достигать и 23500 рублей.

Во время ремонта модуля любая ошибка может привести к полной потери работоспособности дисплея.

Смартфон разбирается так же, как и при замене модуля, однако теперь это делать придется предельно аккуратно, чтобы не повредить рабочий дисплей. Он также отклеивается от рамки устройства.

Существует три метода расклейки модуля:

Вручную с помощью изопропанола и горячего воздуха. Самый долгий способ, однако наиболее щадящий. Разбитое стекло периодически нагревается и тонким пластиковым медиатором с нанесенным изопропиловым спиртом осколки стекла снимаются с клея

Важно при таком способе не давить на дисплей, и избегать резких движений. Любая мелкая царапина может привести в полной потере работоспособности восстанавливаемого модуля.
С помощью струны и сепаратора

Модуль закрепляется на сепараторе и разогревается до 100 °C. Струной поддевается пространство между стеклом (или тачскрином) и дисплеем. И затем плавными движениями с небольшим натягом на себя струной срезается разогретый клей. Это быстрый, но очень опасный метод. Можно срезать часть дисплея, отрезать поляризатор, защитные пленки дисплея и т.п.
Заморозка экрана. С помощью фризеров экран замораживается, и клей начинает терять свои свойства. Медиатором осколки снимаются с дисплея. Дорогой и специфичный способ. Можно повредить шлейф и микросхемы.

После удаления разбитого стекла нужно убрать старый клей с модуля. В продаже имеются специальные чистящие средства. А также подойдет изопропиловый спирт.

Теперь осталось приклеить стекло или сенсор на модуль. Конечно, перед этим экран нужно проверить на работоспособность, подключив его к смартфону.

Если не заполнить пространство между стеклом и модулем, то могут поменяться цвета, появятся блики, снизится прочность и появится высокий риск отклеивания стекла.

Основные методы заполнения пространства между стеклом и дисплеем это OCA пленка и LOCA клей.

LOCA клей высыхает при воздействии ультрафиолета. Он наносится на экран, затем прислоняется стекло, и прижимается с помощью небольших зажимов. Далее вся эта конструкция помещается в ультрафиолетовую лампу на десять минут. Клей застывает и модуль готов к работе. С таким методом есть некоторые проблемы. Например, могут возникнуть пузыри во время склейки, которые нужно будет убирать пинцетом или переклеивать все.

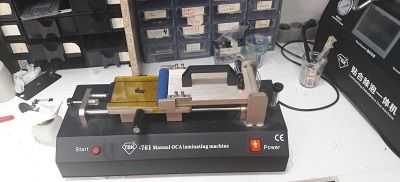

OCA пленка наносится на модуль. И для этого нужен вакуумный сепаратор. Без него не получится удалить пузырьки воздуха.

Далее, после всех процедур отремонтированный модуль заклеивается точно также, как и новая деталь.

Самостоятельный ремонт дисплейного модуля в домашних условиях — это очень непростая задача. Она требует много опыта, усилий, терпения и оборудования. Но это не значит, что это невозможно сделать.

Ёмкостные сенсорные экраны

Вот мы и подобрались к хорошо знакомым нам ёмкостным сенсорным экранам. Такие устанавливаются во всех современных смартфонах и планшетах. Вот только они тоже делятся – на два подтипа: обычные ёмкостные и проекционно-ёмкостные тачскрины.

Обычные ёмкостные сенсорные экраны

В этом случае стекло покрыто токопроводящим слоем, а в углах экрана располагаются электроды, которые подают переменное напряжение. Когда Вы касаетесь экрана, то происходит утечка тока. В зависимости от расстояния до каждого из углов, где расположены электроды, высчитывается точка нажатия. Естественно, работает такое нажатие только с токопроводящим предметом, например, с пальцем человека. При использовании данной технологии мультач также реализовать нельзя.

Проекционно-ёмкостные сенсорные экраны

Более современные экраны имеют на внутренней стороне дисплея сетку электродов. Прикосновение к одному из них при помощи пальца приводит к образованию конденсатора, ёмкость которого измеряется для последующих вычислений и действий. Такие экраны позволяют реализовать мультитач, так как можно создать несколько конденсаторов одновременно. В других типах сенсорных экранов вычисление нескольких нажатий одновременно невозможно.

Слева — ёмкостный сенсорный экран, справа — проекционно-ёмкостный сенсорный экран

К плюсам ёмкостных экранов можно отнести возможность реализации мультитача (только в проекционно-ёмкостных), надёжность, отсутствие необходимости давления (сильного нажатия) на дисплей, высокое светопропускание. К минусам ёмкостных тачскринов относится цена (они достаточно дороги в производстве), невозможность работы со стилусом. Последнее является минусом далеко не для всех. К тому же, сейчас уже имеются специальные стилусы для работы с ёмкостными тачскринами. Так что основным минусом остаётся более высокая производственная стоимость по сравнению с резистивными тачскринами.

Существуют также и другие сенсорные экраны и тачскрины, но в повседневной жизни они встречаются значительно реже.

Сенсорные экраны:

• Резистивные сенсорные экраны
• Матричные сенсорные экраны
• Поверхностно-ёмкостные сенсорные экраны
• Проекционно-ёмкостные сенсорные экраны
• Сенсорные экраны на поверхностно-акустических волнах
• Инфракрасные сенсорные экраны
• Оптические сенсорные экраны
• Тензометрические сенсорные экраны
• Индукционные сенсорные экраны

Что такое калибровка экрана

Если не углубляться в сложную терминологию, калибровкой экрана можно назвать настройку его цветопередачи. Обычным пользователям она помогает сделать дисплей более приятным глазу, а фотографы и дизайнеры с ее помощью получают возможность добиться корректного отображения цветов, что играет важную роль в их профессии.

Калибровка экрана телефона бывает простой и сложной. Первый тип настройки доступен на всех моделях без исключения и представляет из себя регулировку всего двух параметров: яркости и цветового тона. На некоторых устройствах (преимущественно флагманского сегмента) доступна расширенная калибровка, состоящая из:

• выбора цветового пространства (DCI-P3 или sRGB);
• настройки RGB;
• регулировки HSV (тон, насыщенность, яркость);
• контраста;
• цветовой гаммы.

Несколько слов о цветовом пространстве. Как правило, на выбор доступно два варианта: sRGB или DCI-P3. Первый отображает 35% видимых цветов, а второй — более 45%. И зачем выбирать, спросите вы? А дело в том, что чрезмерная насыщенность DCI-P3 раздражает некоторых пользователей, и они жалуются на кислотные цвета. Поэтому иногда целесообразно переключиться на более привычный sRGB.

Пространство DCI-P3 отображает больше оттенков цвета

Наконец, нельзя забывать, что смартфоны оснащены сенсорными экранами

Следовательно, важно настроить не только их цветопередачу, но и работу тачскрина. Далее мы разберем оба варианта калибровки экрана

Что представляет собой срез стекла

Сепарация — это процесс разделения дисплея от стекла, если требуется замена только стекла. Все современные смартфоны выпускаются со склеенным стеклом и дисплеем. Это позволяет уменьшить толщину дисплейного модуля. Навигация становится более комфортной, а изображение четким и реалистичным. Также почти во всех современных моделях телефонов отсутствует воздушная прослойка между этими двумя элементами, которая заполнена спциальным ОСА клеем, это придает устройству еще большую эстетику. Сепарация же позволяет разделить дисплейный модуль на отдельные компоненты и заменить поврежденное стекло.

В зависимости от модели телефона, она позволяет сэкономить на стоимости ремонта в среднем около 1000-15000 рублей. Мы можем заменить стекло на любом телефоне, в котором нужно менять весь модуль. Стоимость такой услуги доступна каждому и позволит намного дешевле вернуть гаджет в рабочее состояние.

Когда нужна замена стекла на телефоне

1. Разбился тачскрин, на нем появились трещины, сколы, глубокие царапины и при этом экран показывает. Такое часто случается при падении телефона и других механических повреждениях.

2. Уменьшилась или вовсе исчезла чувствительность тачскрина, появились слепые зоны. Может возникнуть из-за удара, попадания жидкости внутрь телефона, заводского брака.

3. Защитное стекло покрылось сетью трещин, но тачскрин работает. У популярных телефонов часто используется двойное стекло.

При любой из этих проблем обращайтесь в наш сервисный центр, и мы быстро заменим стекло на вашем телефоне или планшете. Профессионализм наших мастеров и доступные цены понравятся всем клиентам.

Как проходит срез стекла

Срез стекла является сложной процедурой, которую выполняют только профессионалы по особой технологии. В работе используется специализированное оборудование и расходные материалы. Замена стекла в нашем сервисном центре проходит в несколько этапов:

Разбираем телефон или планшет и аккуратно достаем дисплей.

Расслаиваем его, на машинке сепараторе или используем специальную машинку которая охлаждает дисплей до -150С

— С помощью специальных жидкостей убираем остатки старого клея ОСА, который соединял элементы дисплейного модуля и убирал воздушное пространство между модулем и стеклом.

В беспылевой комнате наносим новую ОСА пленку, устанавливаем новое стекло.

Ламинируем, выкачиваем воздух в специальном ламинаторе под давлениием в 5 атмосфер и убираем пузырьки воздуха.

Собираем телефон.

После выполнения всей процедуры замены стекла ваш дисплей снова в рабочем состоянии и без трещин, и вы сможете снова комфортно его использовать. Стоимость такого ремонта будет в разы ниже установки нового дисплея, а в некоторых случаях — единственной возможностью восстановить телефон.

Как сохранить данные при неработающем дисплее

Если экран смартфона перестал работать окончательно и вы хотите сохранить файлы, имеющиеся на телефоне, Вам придётся использовать обычный ПК и специальную программу.

Broken Android Data Extraction

iSkysoft разработали программу, которая позволяет сохранить или восстановить необходимую информацию со сломанных телефонов. Для этого установите приложение Android Data Extraction на компьютер и следуйте инструкции.

Инструкция

1. Подключите смартфон к компьютеру при помощи провода.
2. Откройте программу, раздел «Извлечение данных» (Поврежденные устройства).
3. Выберите тип файла для восстановления.
4. Укажите текущее состояние смартфона: а) «Сенсор не работает»; б) «Чёрный/сломанный дисплей».
5. Введите название смартфона и модель. Затем нажмите «Следующее» и «Подтвердить».
6. Отключите смартфон.
7. Продолжите процесс сохранения данных на компьютере.

Сенсорный экран современных смартфонов довольно хрупкий, поэтому в его работе легко может произойти сбой. Вы всегда можете попробовать восстановить работу тачскрина самостоятельно или сдать его в ремонт, если поломка окажется сложной.

Современные сенсорные мобильные телефоны – общепризнанный атрибут нашей жизни. Их богатый функционал и широкие возможности позволяют использовать их для решения множества задач, которые не ограничиваются классическими телефонными звонками. Богатство вариантов использования таких девайсов приводит к их постепенному выходу их из строя, и одним из распространённых вариантов поломки является дисфункция сенсора на телефоне, когда последний попросту перестаёт реагировать на нажатия (или реагирует крайне плохо). В этом материале я расскажу, каковы причины такой дисфункции, и что делать, если не работает сенсор на телефоне.

Разбираемся, что делать, когда перестаёт работать сенсорный экран

Техническое назначение

В терминологии за дисплеем закреплено понятие устройства, имеющего предназначение для отображения цифровой, символьной или графической информации электронным путём передачи. В качестве примера можно назвать наиболее частое употребление термина в моделях сотовых телефонов, ноутбуков, навигаторах, платёжных терминалах и других устройствах, являющихся по своей конструкции целой и неотъемлемой частью.

В техническом изложении «экран» считается поверхностью, на которую передаётся проекция изображения с других устройств. Так, можно сказать – экран монитора или телевизора. Или небезызвестное выражение для любителей просмотра кинематографа на «большом экране», где изображение передаётся через специально предназначенное устройство, называемое проектором.

Вообще, уместно будет сказать что везде, где правильно по своему значению применяется термин «экран», должно обязательно существовать устройство или его часть, именуемые проектором. Аксиома такова что, не проектируя изображения на какую-либо отдельную поверхность нельзя получить его в виде экрана. Ещё один элемент, так сказать – разновидность дисплея, это табло. Очень походит по своему техническому определению на значение слова «экран». К его применению можно смело причислить такие варианты, как электронные часы, «бегущая строка». Термин давно уже устарел, и среди нового поколения не имеет массового употребления в своём истинном смысле.

Наверняка вам доводилось слышать такое выражение, как «сенсорный экран
». Смысл содержимого этого значения всем предельно ясен, хотя данная фраза не совсем уместна в обиходе русского языка. Правильней, конечно, будет называть такое устройство всё-таки сенсорным дисплеем, да и то – в общих чертах, касаясь только разговорной части речи.

Тачскрином называют все виды дисплеев, оснащённых вариантом управления с помощью прикосновения пальцев или других элементов (электронного пера или стилуса – специального приспособления в форме заострённой палочки, придающей точность при нажатии на поверхность).
Сенсорный дисплей имеет несколько разновидностей, различающихся по своей функциональности и схеме построения. Рассмотрим основные примеры:

• Резистивный дисплей
  . Такой вид сенсора реагирует от нажатия любым предметом за счёт замыкания в нужной точке стекла с мембраной, покрытые токопроводящим слоем.
• Ёмкостный дисплей
  . Этот вид тачскрина подразделяется непосредственно на два – поверхностные и проекционные. В целом принцип их работы обусловливают несколько основных преимуществ, таких как использование мультитача – функции распознавание процессором устройства одновременно множественного касания экрана (применимо только для проекционно-ёмкостных дисплеев) и минимально приложенные усилия, необходимые для прикосновения. Основное заметное различие для рядового пользователя от предшествующего вида сенсора заключается в том, что ёмкостные дисплеи работают практически только от касания пальцев.
• Сенсорно-сканирующий дисплей
  . Нельзя не упомянуть о применении в современной технологии так называемых дисплеев на электронных чернилах. Достоинством такого применения является устойчивое изображение, не требующее никаких затрат электроэнергии устройства и высококачественное разрешение экрана.

Тачскрин на смартфоне

Итог

В этой статье были подробно рассмотрены все основные варианты самостоятельной замены экрана на смартфоне или планшете. В зависимости от типа устройства и неисправности, сложность ремонта меняется прямо пропорционально. Это не значит, что не получится отремонтировать свой телефон в домашних условиях. Главное не торопиться, делать все без резких движений и по возможности делать перерывы во время работы. Конечно не стоит забывать проверять детали перед установкой. Поэтому, поменять экран на своем Xiaomi, Samsung, LG или iPhone не такая сложная задачка, как кажется на первый взгляд.

Стоимость работы

Как правило, средняя цена в сервисных центрах начинается от 1 000 рублей. Цена зависит от сложности ремонта. Например, восстановление оригинального модуля и приклеивание оригинального стекла может обойтись от 2 000 рублей. В сервисных центрах и мастерских есть профессионально оборудование и расходники (сепараторы, пинцеты, уф лампы, клеящие материалы и т.п.), которые ускоряют процесс замены. И при этом на выполненные работы должна предоставляться гарантия как минимум от одного месяца.

Полезные видео по теме

https://youtube.com/watch?v=mrP0B3mnC7o%3F

https://youtube.com/watch?v=K-A7wMZEjtU%3F

https://youtube.com/watch?v=nf2Sp2AekQo%3F

https://youtube.com/watch?v=sWUrmp2Woz8%3F

https://youtube.com/watch?v=EbL1WJ9sMek%3F

Post Views:
10 479

Заключение

Как вы уже заметили, что понятия «дисплея» и «экрана» очень тесно переплетаются в интерпретации пользователей современных технологий. Можно уверенно сделать вывод, что дисплей – это всё-таки функциональное устройство с отображением и в некоторых случаях – с управлением поступающей информации.

Ну а экран – это только лишь отдельная часть, дополняющая такое устройства, другими словами – обозначенная поверхность, куда способно передаваться изображение. Поэтому будет неудивительно услышать выражение «смотрите на экранах телевизора», так как это предложение подразумевает и обозначает место, куда проецируется сама картинка. Или фраза «сломался дисплей на телефоне» будет вполне естественной для верного восприятия информации, так как подробно объясняет, какая непосредственно функция и деталь неисправна.

Можно смотреть на экран вашего планшета, но одновременно видеть при этом дисплей. Пожалуй, до сих пор люди не перестают удивлять своей многогранной способностью – говорить об одном, подразумевая при этом совсем другое.
