Замена разъема зарядки iPhone 5s — Основные причины поломки.
Нижний шлейф Айфона 5S, а иначе говоря, блок комплектующих, среди которых находятся системный разъем Lightning, клавиша «Домой», микрофон и контакты полифонического динамика — не менее важный узел, чем верхний шлейф. Перечислим основные виды неисправности, что бы вы сразу могли определить их и знали, что нужно делать.
(Вода попадает через сетки спикера или через сам разьем Lightning. Хватает пары часов, что бы процесс коррозии окислил и вывел контакты из строя.)
(За долгий период использования (Год и более), кабель втыкался в коннектор сотни, если не тысячи раз и это могло износить контактные площадки.)
(Частая поломка, из-за падение с высоты или сильного удара. Попытка вставить не подходящий кабель)
— Использование неоригинальных аксессуаров.
(Блок зарядки и провода Lightning не спроста имеют высокую стоимость. Если использовать блоки ЗУ повышенной мощности, контроллеры питания не справятся с нагрузкой и выйдут из строя.)
— Загрязнение гнезда синхронизации.
(При ношении в кармане или сумке, в коннектор может попасть грязь и прочие частички мусора, которые мешают плотному прилегаю контактов и передаче сигнала.)
Главные симптомы неисправности нижнего шлейфа — проблемы с зарядкой, определением устройства компьютером и синхронизации, пропадание исходящего звука или дребезжание полифонического динамика, поломка часто связана с микрофоном. Все эти проблемы решит — замена разъема зарядки на Айфоне 5s.
Варианты решения проблемы
Использовать смартфон с нерабочим разъемом Lightning невозможно, поэтому единственным правильным решением будет замена гнезда зарядки iphone 5s. Можно обратиться в сервисный центр, но, если вы «мастер на все руки» и не боитесь окончательно доломать смартфон — попробуйте заменить модуль самостоятельно.
Самостоятельно (инструкция)

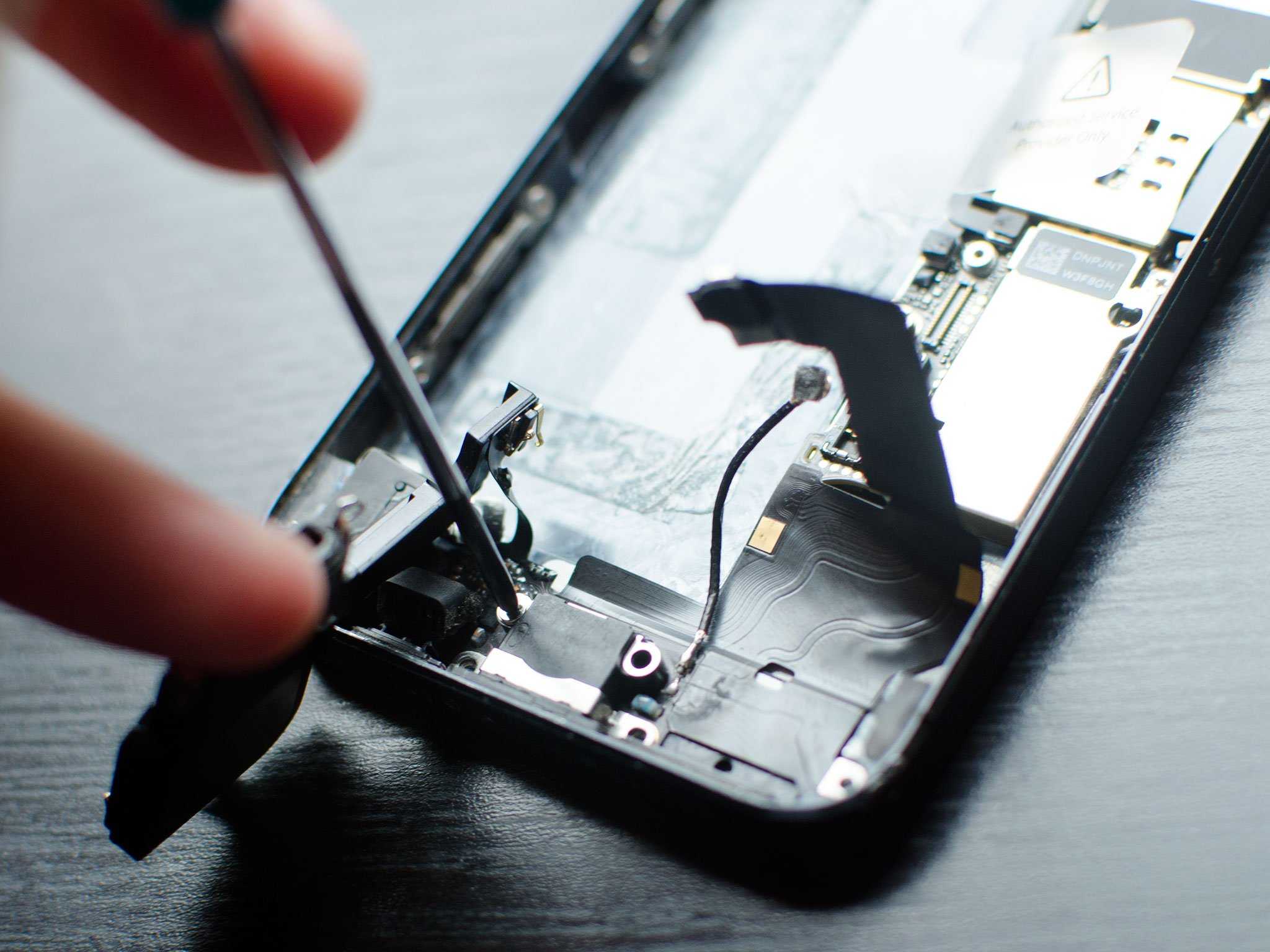

Замена шлейфа зарядки iphone 5s потребует следующие инструменты: отвертка pentalob 0.8 мм, крестовая отвертка 1.2 мм, присоска для снятия экрана, пинцет, плоский (желательно пластиковый) инструмент для открывания корпуса и снятия коннекторов. Перед ремонтом разрядите аккумулятор смартфона до уровня менее 25%, а затем выключите телефон. Для наглядности, в конце статьи размещено видео со всеми описанными действиями по замене детали.
Шаг 1. Открутите нижние (торцевые) pentalob-винты с обеих сторон от разъема.
Шаг 2. Прикрепите присоску к экрану, аккуратно подденьте корпус и потяните ровным усилием без рывков. Передняя часть дисплея присоединена к задней панели шлейфами — не порвите их.
Шаг 3
Отщелкните нижний шлейф Touch ID и осторожно откиньте дисплейную часть — сверху она еще удерживается шлейфами тачскрина

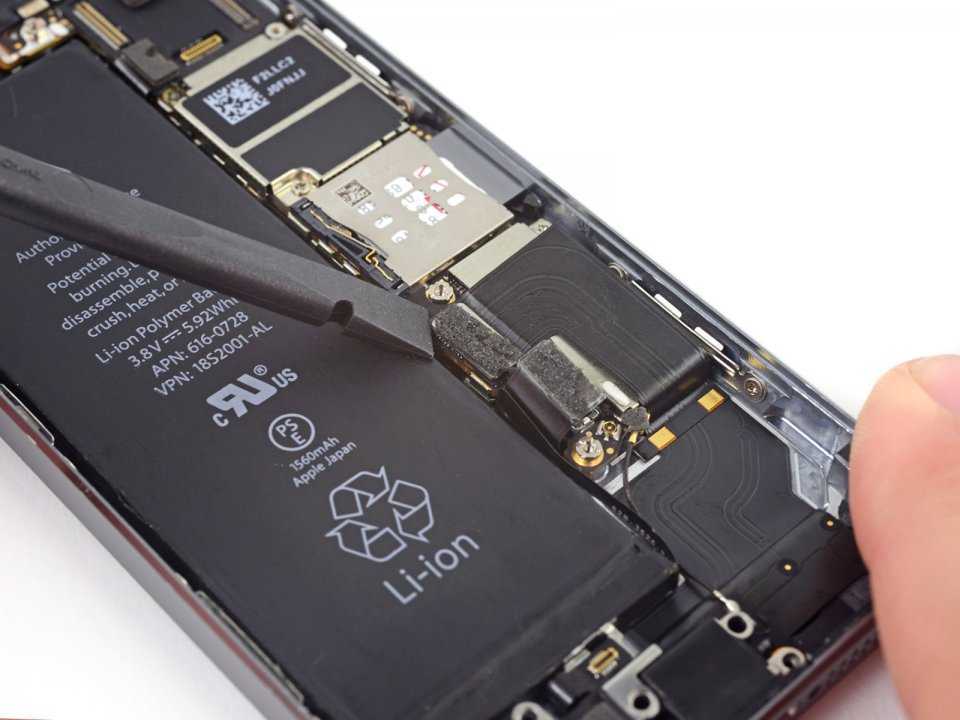

Шаг 4. Снимите разъем аккумулятора. Для этого открутите металлическую крышку справа снизу от батареи, затем плоским инструментом отсоедините коннектор от материнской платы.
Шаг 5. Открутите защитную крышку плоских кабелей тачскрина вверху корпуса. Винты, которые удерживают крышку, имеют разные размеры. Не перепутайте их при сборке, чтобы не повредить материнскую плату. Убрав крышку, вытащите разъемы из гнезд на плате.
Шаг 6. Отщелкните антенный кабель, гнездо которого размещено под гнездом аккумулятора.
Шаг 7. Открутите три крестовых винта, которые удерживают нижний динамик
Осторожно подденьте его и легким движением потяните вниз-влево, чтобы освободить верхний пластиковый язычок из-под материнской платы. После этого сдвиньте динамик вверх и вправо, чтобы вытащить второй держатель из-под соединителя шлейфа кнопки «Домой»
Шаг 8. Открутите оставшиеся четыре винта снизу — последние, которые удерживают блок разъема питания. С помощью медиатора постепенно отделите шлейф Lightning от материнской платы и задней части корпуса.
Сохраните все части разъема, так как на новой детали могут отсутствовать ряд элементов. Обычно это резиновая крышка динамика, крепежная скоба гнезда для наушников, кронштейн для Touch ID. Замените сломанную деталь на новую, а затем соберите телефон в обратном порядке.
Обращение в сервисный центр
Если инструкция самостоятельной замены показалась сложной, то доверьте эту процедуру профессионалам. Тем более, что стоимость запчасти в сборе (вместе с микрофоном) и самой услуги невысока. В сервисном центре проведут диагностику устройства, установят причину (вдруг дело не в самом шлейфе или проблема комплексная) и заменят сломанную деталь. Сертифицированные центры предоставят долговременную гарантию на ремонт.
Видео по самостоятельной замене:
Источник
Повреждение экрана
Пожалуй, это одна из самых частых и досадных поломок. Без нормально работающего тачскрина мы не можем полноценно пользоваться телефоном. Даже если сенсор по-прежнему чувствителен к нажатиям, но стекло разбито или сильно треснуло, это значительно затрудняет работу со смартфоном. Например, возникают пятнышки, рябь дисплея, мерцание, цветные точки и «битые» пиксели.
Причины:
- сильное механическое повреждение;
- удар о твердую поверхность;
- попадание жидкости на экран.
Решение: чаще всего вышедший из строя тачскрин нуждается в полной замене. Впрочем, вполне вероятно, что проблема заключается в самом модуле. Также есть шанс, что возникло загрязнение в контактах или на поверхности дисплея, поэтому сенсор может давать сбой. Тогда достаточно лишь прочистить экран и пространство под ним – главное, доверить это дело специалистам.
Чтобы снизить риск возникновения подобной ситуации, советуем заранее приобретать для сенсорного экрана iPhone защитное стекло или пленку от производителя.
Защитное стекло
Что нужно для чистки порта зарядки iPhone
Предметы, которые вам понадобятся для очистки порта зарядки вашего iPhone, вероятно, можно найти у вас дома.

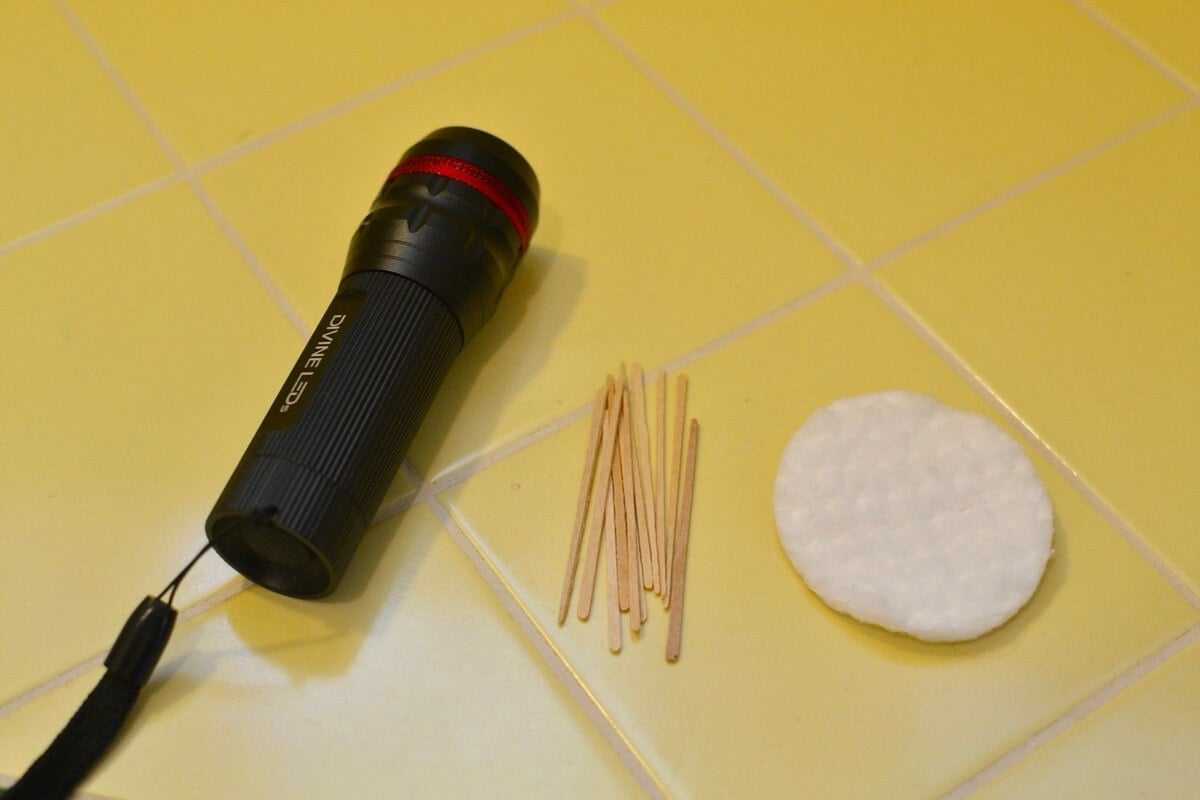

Так выглядит самый простой набор для чистки порта зарядки iPhone
Фонарик — вам понадобится действительно хорошее освещение, чтобы увидеть, достаточно ли вы очистили разъём. Даже с фонариком все равно трудно заглянуть в это небольшое отверстие, но он помогает. Я использовал фонарик на другом iPhone, но вы можете воспользоваться отдельным источником света, если он у вас есть.
Зубочистки — это будет ваш основной инструмент для чистки. Вам понадобится сразу парочка на случай, если вы сломаете одну. Некоторые люди посоветуют вам использовать скрепку или булавку. Я не рекомендую засовывать что-либо слишком твердое или острое в порт для зарядки. Помните, там есть маленькие контакты, и если вы не хотите поцарапать или иным образом повредить их, лучше использовать зубочистку, она более гибкая и мягкая.
Вата (по желанию) — неплохо закрепить на кончике зубочистки крошечный кусочек ваты, чтобы облегчить процесс чистки. Однако имейте в виду, что если грязи окажется слишком много, лишняя вата в таком случае не поможет.
Терпение — если вам повезет, вы сможете удалить всю грязь, ворс и мусор из порта зарядки вашего iPhone всего за пару быстрых движений. Но если ваш iPhone больше не заряжается должным образом, похоже, грязи слишком много, и потребуется больше времени.
Причины поломки
Из-за того, что техника Apple оснащена аккумуляторами малой емкости, ей требуется ежедневная подзарядка. Постоянное присоединение кабеля, рывки, попадающая пыль, все это приводит к тому, что коннектор начинает работать с перебоями или вовсе выходит из строя и требуется замена разъема зарядки iphone 5s. Кроме механического повреждения вследствие ежедневной эксплуатации, выделим еще несколько классических причин:
- Падение или сильные удары.
- Попадание влаги внутрь корпуса.
- Использование неоригинальных аксессуаров сомнительного качества.
- Скачок напряжения во время зарядки.
Ошибки 56, 4013, 4014, −1 и 9 при попытке перепрошить телефон
Как проявляется?
При попытке обновления или восстановления iPhone через iTunes или Finder в macOS Catalina процесс прерывается с одной из перечисленных ошибок.
Причины
Ошибки вызваны периодическими падениями телефона, из-за которых происходит потеря связи процессора с основными компонентами материнской платы.
Возможно починить?
Главное, что нужно знать — проблема в материнской плате и необходимо нести смартфон в сервисный центр. Но мы разберем каждую ошибку отдельно, для более глубокого понимания:
1. Ошибка 4014 — процессор вышел из строя.
Работа по замене процессора очень сложная. Единицы берутся за данную работу, а ее стоимость высокая. Если под процессором на плате еще и появилась трещина вследствие удара, то телефон неремонтопригоден. Бывали случаи, когда после восстановления процессора телефон запускался, но работал от силы две недели. Заранее никак не узнать, сколько смартфон проработает после данной процедуры, поэтому клиентов либо сразу предупреждают перед ремонтом, что аппарат возможно восстановить только для изъятия данных, либо СЦ возвращает деньги по гарантии, если клиента заранее не предупреждали.
2. Ошибка 4013 — в основном это неисправная микросхема флеш-памяти (иногда модем).
Неисправная микросхема флеш-памяти заменяется на новую. Хранившихся ранее на iPhone данных, разумеется, не останется.
3. Ошибка 9 — на каждой прошивке по-разному, также зависит от устройства.
Например, на iPhone 6s это неисправная флеш-память, на iPhone 6 — вышедшая из строя микросхема ARB (Antirollback). Сильно углубляться не будем, для общего понимания что с телефоном, этого достаточно.
Некоторые ошибки iTunes проявляются только на старых версиях прошивок:
1. Ошибка 56 — неисправный NFC.
Требуется замена контроллера NFC.
2. Ошибки 4013 и −1 — неисправна микросхема модема.
Необходимо восстановление микросхемы.

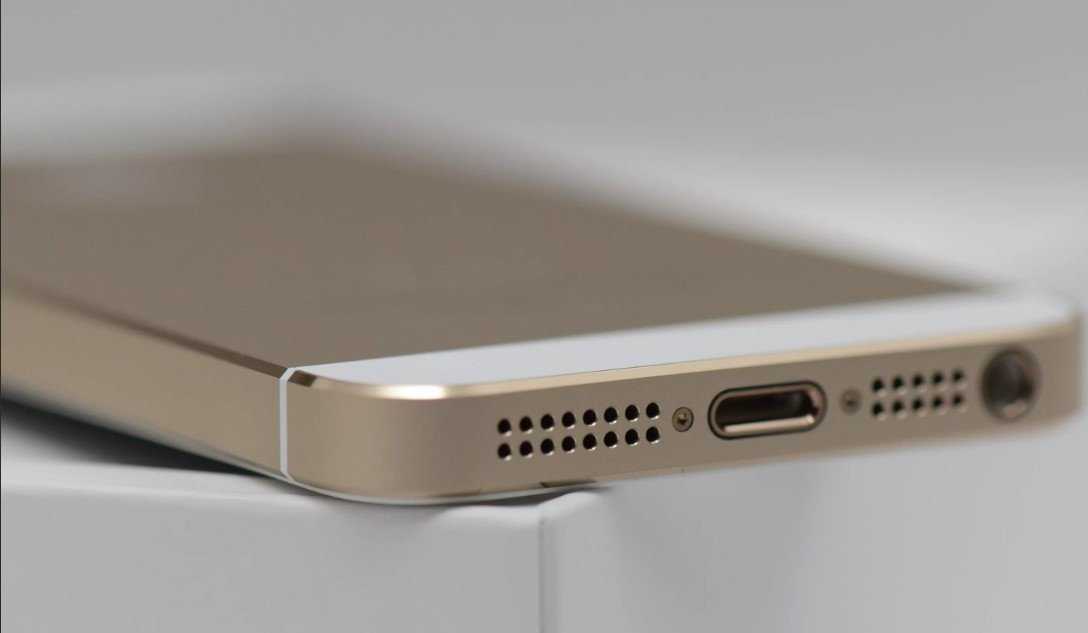

Как почистить гнездо зарядки iPhone
Сперва вы можете даже не увидеть скопившуюся грязь в гнезде зарядки iPhone
Важно аккуратно действовать, пока вы не достанете хотя бы немного мусора. После этого все становится проще
Примечание
Соблюдайте особую осторожность при чистке вокруг контактов для зарядки, чтобы случайно не повредить их. В противном случае вам может потребоваться полностью заменить порт зарядки iPhone
- Выключите свой iPhone.
- Если вы используете вату, поместите её на зубочистку и поворачивайте, пока она не зацепится за зубочистку (используйте только небольшое количество ваты).
- Держа iPhone гнездом вверх, поместите зубочистку в порт для зарядки.
- Проведите по задней стенке разъёма и попробуйте вытащить грязь оттуда.
Действуйте аккуратно, не нажимайте сильно
Иногда вам может потребоваться также тщательно очистить боковые стороны порта. Там вполне может застрять мусор. Будьте осторожны, чтобы не повредить фиксаторы, которые удерживают кабель Lightning.
Как только вы закончите, снова подключите зарядный кабель к iPhone и посмотрите, сработало ли это. Можете не дожидаться, когда грязь забьётся в гнездо зарядки, и проводить эту процедуру раз в 3-4 недели.
Как зарядить телефон при сломанном гнезде?
Нижеописанные методы являются крайней мерой, и в основном применяются в экстренных условиях, когда от звонка может зависеть жизнь или здоровье человека. Если же вы находитесь дома в спокойной ситуации, то данные методы не рекомендуется применять, ведь будет дешевле отнести смартфон в ремонт. Вот некоторые популярные способы:
- Применение силы. Суть этого способа в том, что нужно сильно ударить батарею обо что-нибудь твердое, типа камня или стены. Но скорей всего, после такого экстравагантного метода аккумулятор придется заменить. Но, вероятно, вам все же удастся сделать 1-2 звонка.
- Применение тепла. Данный способ не лучше предыдущего, ведь после него также придется заменить аккумулятор. Но вы сможете совершить несколько важных звонков, так как смартфон включится на 5 минут. Нужно проделать следующее: возьмите нож и нагрейте его над огнем, затем приложите к задней крышке смартфона, где находится батарея. Следите за тем, чтобы батарея не раздулась, для этого нужно делать все быстро и четко.
- Походный способ. В условиях похода, когда поблизости нет электричества, можно попробовать воспользоваться данным методом. Нужно взять железные пластины, закопать их в землю и обмотать проволокой. Конец проволоки нужно подключить к батарее. Затем необходимо облить пластины соленой водой.
Что делать, если айфон перестал заряжаться
Если айфон перестал заряжаться есть несколько хитростей, которые позволяют это исправить:
- Временным выходом из ситуации, если iPhone не заряжается не оригинальным проводом, может стать выключение и последующее включение телефона с подключенным кабелем Lightning. В этом случае есть вероятность, что iPhone начнет заряжаться.
- Другой вариант заключается в следующей последовательности действий: отключите адаптер питания, включите на iPhone авиарежим, а затем снова подключите кабель Lightning к устройству. Если телефон начнет заряжаться, авиарежим можно отключить.
Если же iPhone все равно не заряжается, есть вероятность наличия аппаратных проблем.
Рассмотрим основные варианты.
Разъем Lightning засорён
Это самый простой и легко решаемый вариант. Очень часто в процессе эксплуатации в разъем попадают частицы грязи и пыли, которые со временем скатываются и нарушают контакт разъема и провода. При этом, iPhone может либо перестать заряжаться, либо процесс заряда будет происходить некорректно — так, например, телефон может заряжаться только в определенном положении провода.
Чтобы решить эту проблему требуется чистка разъема зарядного устройства, которую можно выполнить, как самостоятельно (но делать это необходимо предельно аккуратно, чтобы не повредить контактную группу разъема), так и в сервисном центре. В условиях сервисного центра чистка разъема Lightning делается с использованием сжатого воздуха, специальных реагентов и ворса, что позволяет выполнить чистку максимально качественно.
Неисправность нижнего шлейфа / повреждение разъёма
Если iPhone перестал заряжаться, причиной этого может быть неисправность нижнего шлейфа с разъемом зарядного устройства. Возникает это из-за механического повреждения, окисления контактов шлейфа на плате или контактов разъема после попадания влаги, либо микротрещина на шлейфе. В любом из этих случаев меняется шлейф в сборе с разъемом зарядного устройства. В нашем сервисном центре замена нижнего шлейфа iPhone с разъемом зарядного устройства стоит от 1500 рублей (в зависимости от модели iPhone) и выполняется, как правило, в течении часа с момента обращения.
Неисправность аккумулятора
Очень часто причиной того, что iPhone не заряжается, является неисправность аккумуляторной батареи, которая может в процессе эксплуатации потерять ёмкость или начать полимеризоваться из-за воздействия внешних факторов или условий использования.
Первыми признаками, что аккумулятор скоро потребуется заменить, являются уменьшение времени автономной работы, выключения телефона на некорректной индикации заряда (iPhone может выключиться на 20-30% отображаемого заряда батареи). В дальнейшем, если подобные проблемы наблюдаются достаточно долго, аккумулятор может перестать заряжаться и потребуется его замена.
Неисправность контроллера заряда
Контроллер заряда — это микросхема на плате, отвечающая за корректную работу цепей питания iPhone. Чаще всего, некорректная работа контроллера может быть вызвана использованием не качественных аксессуаров, используемых для заряда устройства, либо скачком напряжения в сети во время зарядки. Данная проблема может проявиться на любом поколении iPhone, но наиболее часто проблемы с контроллером заряда встречаются на iPhone 5 и iPhone 5s.
В таких случаях требуется сложный ремонт платы на компонентном уровне: в большинстве случаев, решается это с помощью замены микросхемы контроллера заряда. Отметим, что качественно выполнить подобные операции можно только при наличии специализированного оборудования, а мастер должен иметь огромный опыт осуществления сложных ремонтов плат. В противном случае есть вероятность сделать еще хуже — не редки случаи, когда к специалистам нашего сервисного центра обращаются люди, уже получившие неквалифицированное обслуживание в другом месте.
Если Ваш iPhone не заряжается и Вам требуется разобраться в причинах появления проблемы и устранить их, Вы всегда можете рассчитывать на специалистов нашего сервисного центра, которые оперативно проведут техническую диагностику устройства и предложат качественное решение. Обращайтесь — всегда рады будем Вам помочь.
Источник
Что-то не так с фото: не работает камера
Камера iPhone – это один из важнейших элементов смартфона
Из-за сложного устройства и высокой чувствительности к минимальным повреждениям рекомендуем обращаться с камерой аккуратно: не ронять устройство и, что не менее важно, не допускать попадания воды на корпус и внутрь его
Причины: наиболее частой причиной, по которой может не работать основная камера iPhone, является механические повреждение. Камера может отказать из-за падения телефона или серьезных трещин на линзе. Попадание воды внутрь девайса может спровоцировать короткое замыкание и образование продуктов окисления на контактах. Кроме того, камера может не работать из-за неполадки с программным обеспечением, установкой программ и приложений, содержащих ошибку.
Камера IPhone 6
Решение: вы можете попробовать удалить подозрительное приложение, работающее с камерой. Если дело вовсе не в нем, а в более глубоком сбое программного обеспечения, лучше всего перепрошить телефон (самим это выполнять рискованно, желательно доверить данную задачу специалистам). Механические повреждения камеры также успешно «лечатся»: в сервисном центре смогут заменить камеру полностью, либо отдельный шлейф, что обойдется еще дешевле.
Смена детали по шагам

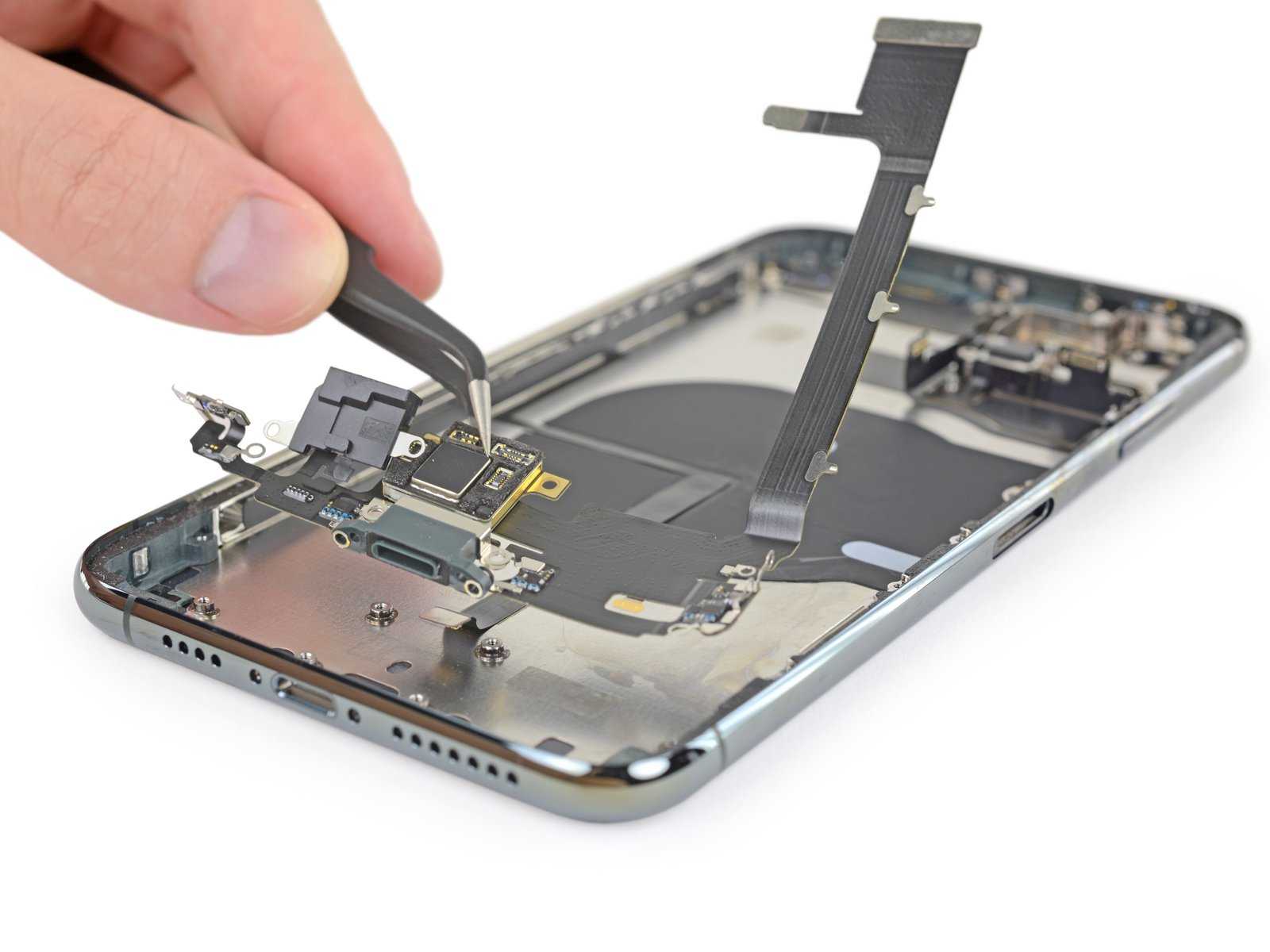

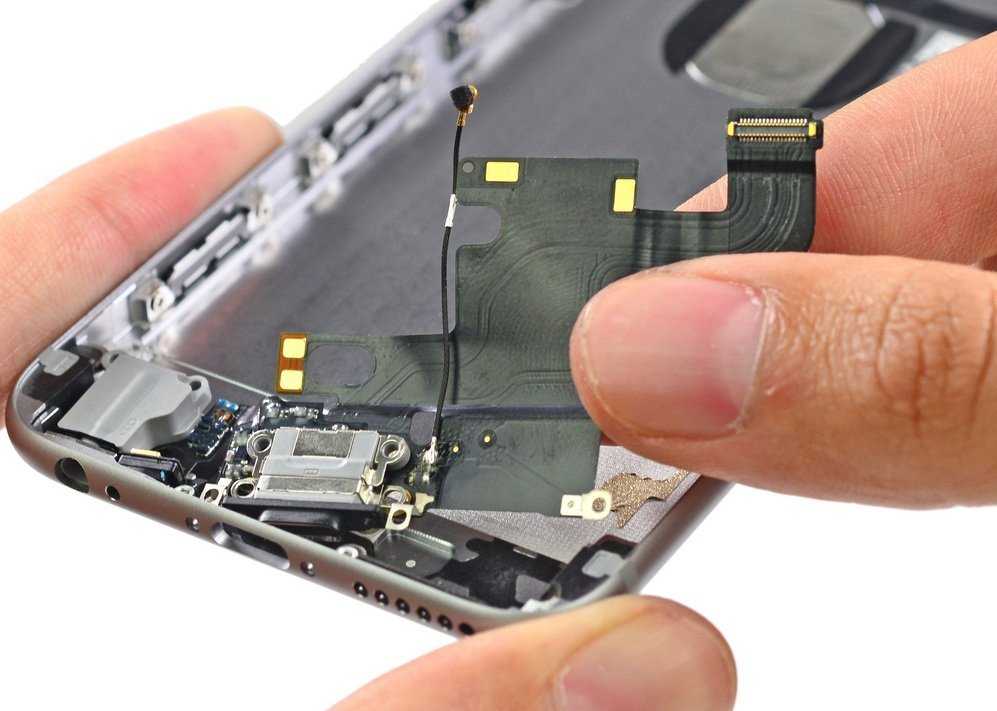

Замена шлейфа с разъемом зарядки iPhone проходит в три этапа: разборка, установка новых оригинальных запчастей и сборка. Для этого необходимо приготовить рабочее место, убрав со стола все лишнее, продумав хорошее освещение и подготовив контейнеры для болтов. А также заранее приобрести или взять набор отверток Pentalobe, присоску, пластиковый острый медиатор или нож для пластилина, небольшой пинцет с заостренными краями, желательно из пластика.
Последовательность разборки следующая:
1. Выкрутить 2 шурупа возле разъема подзарядки. Сложить их в контейнер.
2. Взять присоску – закрепить на дисплее. Медиатором аккуратно подцепить нижний край. Провести по трем сторонам, кроме верхней. Быть внимательным к шлейфам кнопки Home.
3. Открыть смартфон, расположить дисплей в виде книжки, облокотив его на коробку или книги.
4. Убрать пластинку из металла сверху, открутив 4 винтика. Отсоединить 3 шлейфа. Отложить в сторону дисплей.
5. Удалить вторую пластину из металла, закрывающую провод аккумулятора. Для этого отвинтить 3 винтика и пинцетом снять защиту. Затем, аккуратно отсоединить шлейф батареи. Отклеить липкие ленты снизу акб. Потянуть за одну из них и извлечь батарею.
6. Найти винты крепления «кабеля» зарядки снизу. Открутить их и не перепутать последовательность при обратной сборке.
7.
8. Собрать устройство по схеме разборки.
Так проходит замена шлейфа с разъемом зарядки Айфон. «Домашняя работа» занимает более часа. В сервисных центрах (СЦ) длительность восстановления телефона – от 30 минут.
Неисправная батарея или шлейф
Встроенная в телефон батарея может со временем прийти в негодность. Это происходит по следующим причинам:
- Устройство подключается к электросети только при полной разрядке. Из-за этого емкость батареи снижается, она быстро изнашивается, а телефон перестает заряжаться полностью.
- Аккумулятор полимеризуется и деформируется под воздействием внешних факторов.
Основные признаки неисправности батареи:
- резкое сокращение времени автономной работы устройства;
- внезапное выключение айфона при отображении достаточного уровня заряда на индикаторе;
- быстрое снижение уровня заряда при отсутствии активности;
- наличие царапин, дефектов на аккумуляторе;
- отсутствие видимости зарядки.
Поломка объясняется и тем, что стандартный аккумулятор рассчитан лишь на ограниченное количество циклов зарядки. Если аппарат служит своему владельцу уже несколько лет, то емкость батареи постепенно снижается, а потом аккумулятор вовсе перестает функционировать. В этом случае батарея со временем перестанет заряжаться совсем, и ее придется заменить.
Неисправность может возникать в области нижнего шлейфа, который обеспечивает синхронизацию аппарата с ЗУ или компьютером. В этом случае при подключении на экране возникает сообщение об ошибке. Шлейф выходит из строя, если внутрь разъема для ЗУ попала вода. Из-за этого контакты разъемов и шлейфа на плате окисляются, на них появляется характерный налет зеленоватого цвета.
Шлейф перестает нормально функционировать в результате падения или механического повреждения. Даже небольшая трещина может привести к тому, что батарея перестает заряжаться. Разъемы повреждаются из-за перепадов напряжения в сети. Другая причина неполадок — использование зарядного устройства низкого качества.
Как починить гнездо сменой положения?
Стоит отметить, что таким образом починить гнездо невозможно. Такая мера является экстренной, в случаях, когда нужно срочно зарядить телефон
Также возьмите во внимание то, что если слишком часто пользоваться таким методом и откладывать поход к мастеру, то ситуация может только усугубиться. Последовательность действий:
- Подключите зарядное устройство к питанию и к смартфону.
- Попытайтесь пошевелить шнуром в разные стороны. Таким образом можно замкнуть контакт, если он отошел.
- Если правильное положение удалось найти и гаджет заряжается, то попытайтесь зафиксировать его чем-нибудь, что найдется у вас под рукой: будь то книгой или другой тяжелой вещью.
Перед тем как пользоваться данным способом, вы должны быть уверены, что проблема именно в гнезде, а не в аккумуляторе. Батарея со временем начинает плохо держать заряд или перестает заряжаться вовсе. В таком случае нужно просто заменить батарею, а не пытаться починить якобы сломанное гнездо. Также может быть неисправно само зарядное устройство, что достаточно легко проверить, попробовав зарядить телефон другим аксессуаром.
Ремонт разъема для зарядки у айфона
для начала померьте напряжение на выходе зарядки!оно должно быть таким как на картинке.
пилим аккуратноесть подводный камень, Конденсатор. НЕ РАСПИЛИТЕ ЕГО СЛУЧАЙНО
после того как распилили получаем следующию картину:

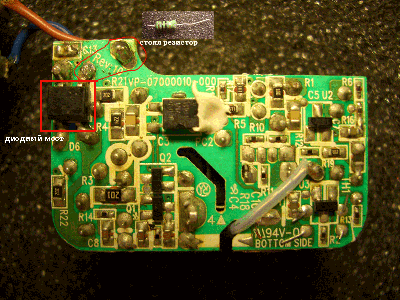

Резистор номинал 10Ом 1ВтДиодный мост MB8S
После замены, напряжение на выходе USB разъема появилось.Итого, ремонт мне обошелся в 21руб. вместо 1.500руб. за новый фирменный сетевой адаптер!
Далее приступаем к сборке:Так как я распилил не очень аккуратно и пользовался полотном, а не лобзиком, то у меня осталась щель в 1-1,5мм (к сожалению не могу показать, уже собрал). Сделал следующее:Взял ненужный шлейф UDMA 66, отрезал полоску:
Делаем аккуратно и перед тем как воткнуть телефон в зарядку, “500” раз проверьте напряжение на выходе USB разъема зарядки, что бы ни где ничего не коротило и напряжение соответствовало показанному на первом рисунке.
Сообщение отредактировал mfilonen2 — 13.04.16, 19:17
сломалась сетевая зарядка зарядка от iPhone. перстала заряжать. на выходе не было 5вразобрал.
Источник
Можно ли починить гнездо для зарядки?
Да, это вполне реально, но лучше доверить эту работу мастеру. В сервисных центрах после диагностики и выявления причины поломки, вам предложат один из методов починки:
- Восстановление. Оно обойдется примерно в 1800 рублей, в зависимости от модели телефона и сложности работы.
- Замена. Заменить гнездо на новое будет стоить около 1000р. без учета стоимости новых деталей.
Если гаджет находится на гарантии, то его следует отнести в сервисный центр, прописанный в талоне, который должен чинить смартфон в течение всего гарантийного периода.
Заменить гнездо в домашних условиях сложно, но возможно. Обо всех деталях подробно расписано в конце статьи.
