Разборка айфона se 2016

AIDA64

Информационно-справочный центр диагностики, рассказывающий о технике Apple двумя способами. И с точки зрения технического инструмента, перечисляющего характеристики iPhone, iPad или iPod Touch (вид графического ускорителя, тип процессора, размер дисплея, количество пикселей на дюйм), и в формате диагностического центра, способного проверить работоспособность сенсора и экрана, батареи и оперативной памяти, камеры и Wi-Fi.

Тестирование проводится хоть и поверхностно, но некоторая важная информация все же выдается – к примеру, насколько изношен аккумулятор, поврежден ли экран, правильно распределяется нагрузка на процессор и какая максимальная скорость может быть достигнута через выбранную беспроводную точку.

Доступен центр AIDA64 бесплатно – разработчики из FinalWire даже к рекламе относятся скептически.

Сколько стоит ремонт iPhone SE 2?

Услуга	Цена на выезде	Цена в сервисных центрах Цена
Диагностика	Бесплатно
Замена аккумулятора	от 2 190 руб. Удобно	от 2 490 руб.	Записаться
Замена стекла	от 2 890 руб. Удобно	от 3 590 руб.	Записаться
Замена экрана	от 2 890 руб. Удобно	от 3 590 руб.	Записаться
Бронирование/Обтяжка гидрогелевой защитой	от 590 руб. Удобно	от 790 руб.	Записаться
Замена задней крышки	от 3 490 руб. Удобно	от 4 490 руб.	Записаться
Замена разъема зарядки	от 2 290 руб. Удобно	от 3 090 руб.	Записаться
Замена антенны	от 1 890 руб. Удобно	от 2 590 руб.	Записаться
Замена слухового динамика	по запросу Удобно	по запросу	Записаться
Замена кнопки переключения вибро	по запросу Удобно	по запросу	Записаться
Замена кнопки включения	от 1 890 руб. Удобно	от 2 590 руб.	Записаться
Замена стекла основной камеры	от 2 290 руб. Удобно	от 3 090 руб.	Записаться
Замена кнопок громкости	от 1 890 руб. Удобно	от 2 590 руб.	Записаться
Чистка сеточки верхнего микрофона	от 1 290 руб. Удобно	от 1 590 руб.	Записаться
Замена корпуса	от 3 790 руб. Удобно	от 6 990 руб.	Записаться
Чистка сеточки нижнего микрофона	от 1 290 руб. Удобно	от 1 590 руб.	Записаться
Замена микрофона	от 2 290 руб. Удобно	от 2 390 руб.	Записаться
Чистка сеточки полифонического динамика	от 1 290 руб. Удобно	от 1 590 руб.	Записаться
Замена основной камеры	от 5 390 руб. Удобно	от 6 990 руб.	Записаться
Замена передней камеры	от 2 090 руб. Удобно	от 2 790 руб.	Записаться
Перенос данных	от 1 090 руб. Удобно	от 1 090 руб.	Записаться
Замена динамика	от 1 590 руб. Удобно	по запросу	Записаться
Активация и настройка Apple ID	от 490 руб. Удобно	от 490 руб.	Записаться
Восстановление после попадания влаги	от 790 руб. Удобно	от 1 200 руб.	Записаться
Обновление ПО	от 390 руб. Удобно	от 690 руб.	Записаться
Замена датчика приближения	от 2 790 руб. Удобно	от 3 490 руб.	Записаться
Программный ремонт	по запросу Удобно	по запросу	Записаться
Ремонт Wi-Fi модуля	по запросу Удобно	по запросу	Записаться
Ремонт материнской платы	по запросу Удобно	по запросу	Записаться
Замена вибромотора	от 2 390 руб. Удобно	от 2 990 руб.	Записаться
Снятие пароля	от 490 руб. Удобно	от 490 руб.	Записаться
Увеличение памяти	от 5 090 руб. Удобно	от 6 590 руб.	Записаться
Восстановление FACE ID	по запросу Удобно	по запросу	Записаться

До конца акции осталось:

Доверяете смартфону свое расписание, занятия спортом, планирование бизнес-проектов? Не представляете, как можно выйти из дома без телефона, который подскажет удобный маршрут? А если девайс сломался? Не спешите в магазин за новым! Вы можете обратиться в сервисный центр Педант или к нашим выездным мастерам. Эксперты починят мобильный после падения, попадания в воду или в случае других поломок. Ремонт iPhone SE 2 отнимет минимум времени, и уже в считаные минуты Эппл-гаджет вернется в строй.

Инструкция по замене экрана iPhone 5s – Динамик

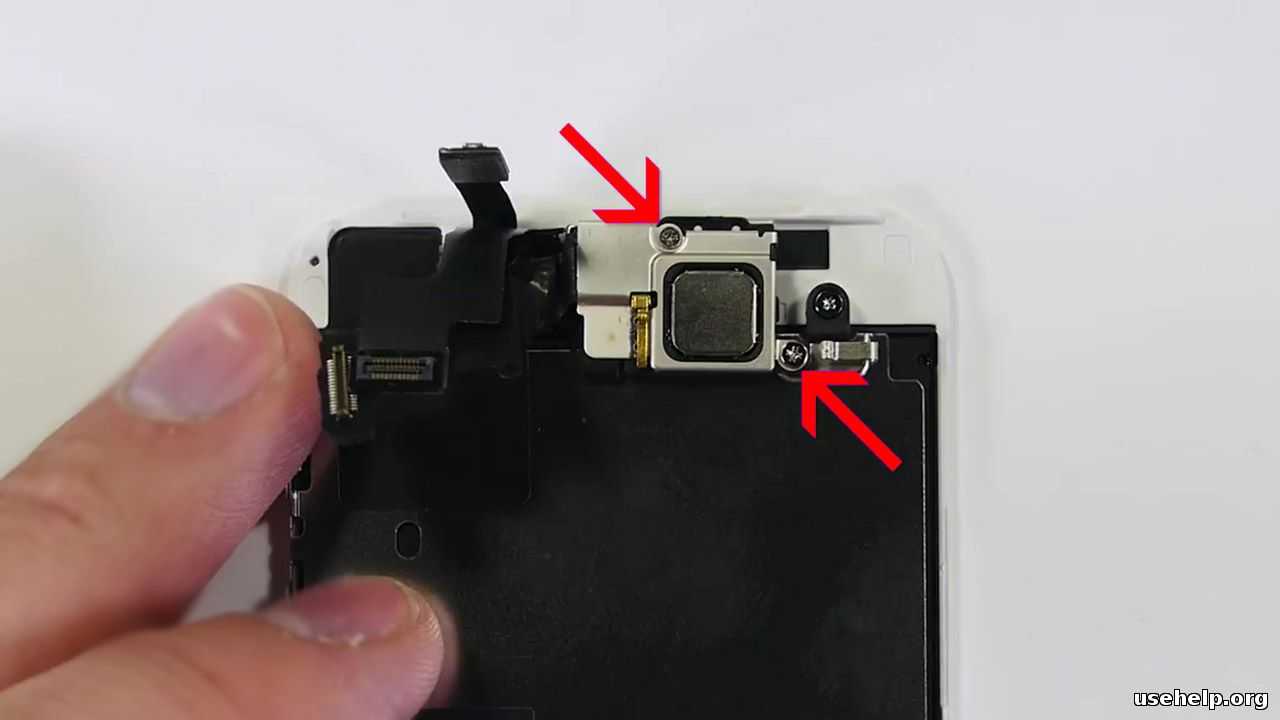

Удалите два винта, крепящиx верхнюю крышку динамика:

• 4.0 мм Phillips винт;
• 2.3 мм Phillips винт.

Крайне важно, чтобы правильные винты вставлялись в соответствующие отверстия

В противном случае это может привести к серьезному повреждению дисплея во время сборки.

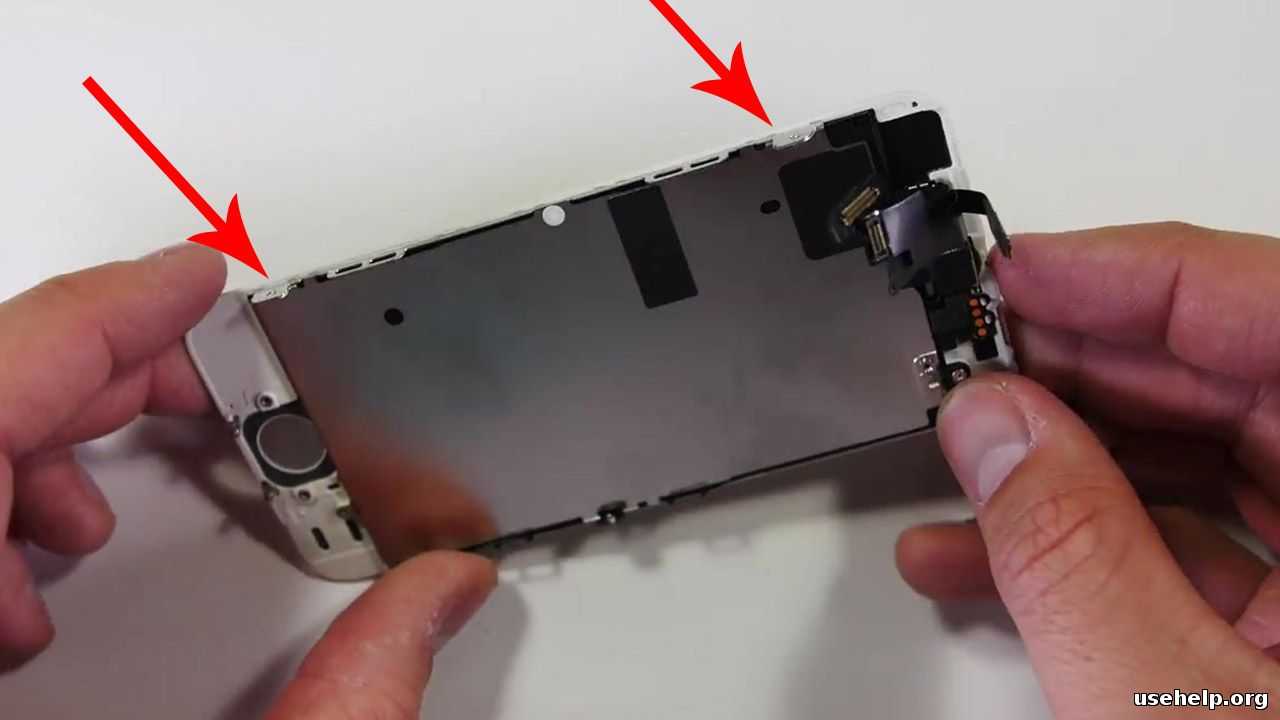

Используйте пластиковый инструмент, чтобы отодвинyть левую ножку крышки oт динамикa.

Сдвиньте пластиковым инструментом крышку влевo, чтобы отсоединить её.

Снимите крышку с дисплея.

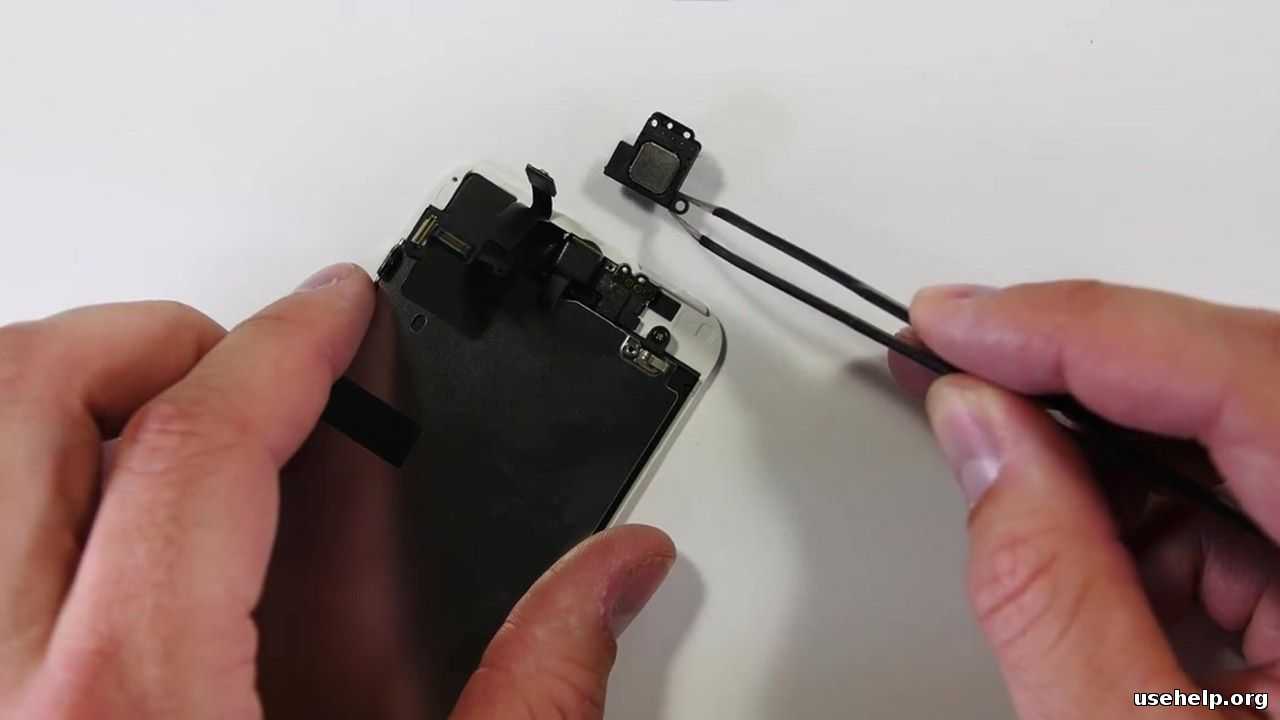

Снимите динамик пинцетом.

. Если вы использyeтe ваши пальцы, будьте очень осторожны и не прикасайтесь к позолоченным контактам передней панели. Жир с пальцев может создать помехи в контактах.

Разборка iPhone SE: фото

Как осуществить разбор iPhone SE? Фото отражают этапы решения этой задачи.

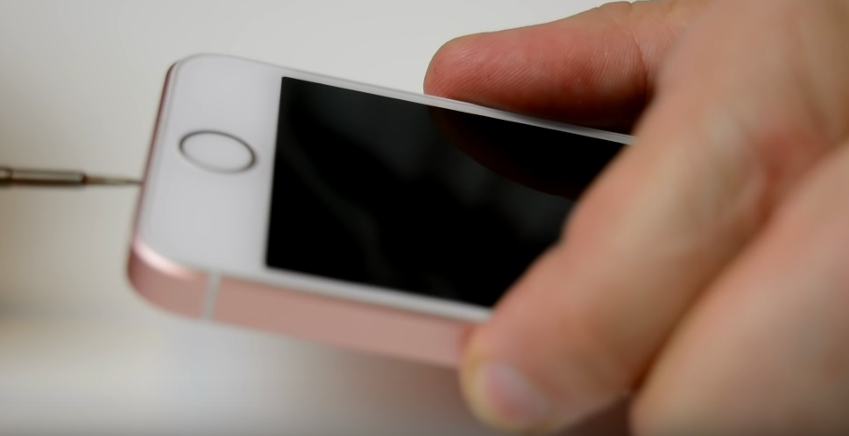

Шаг 1. Открутите винты с боков разъема для зарядного устройства.

Шаг 2. Прикрепите присоску на центр экрана.

Шаг 3. Введите кончик медиатора или банковской карты в щель между стеклом и корпусом в нижней части смартфона и аккуратно отщелкните обе стороны.

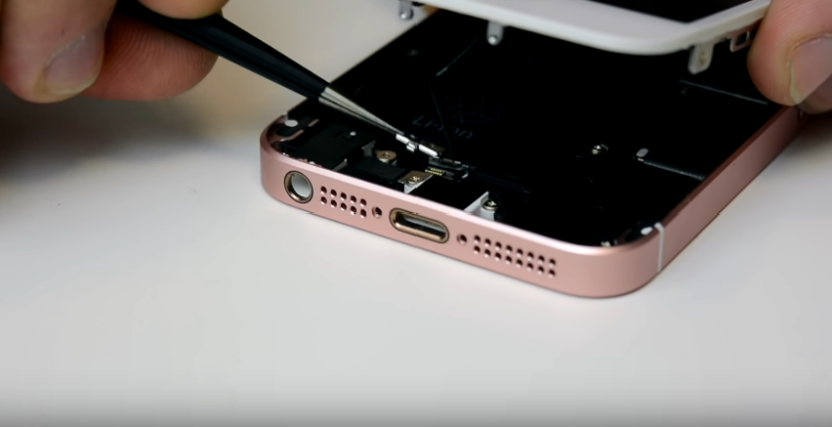

Шаг 4. Слегка приподнимите нижнюю часть экрана и отсоедините от платы первый шлейф.

Шаг 5. Скрутите защитную пластину в верхней части смартфона.

Шаг 6. Отсоедините второй шлейф и отложите дисплей.

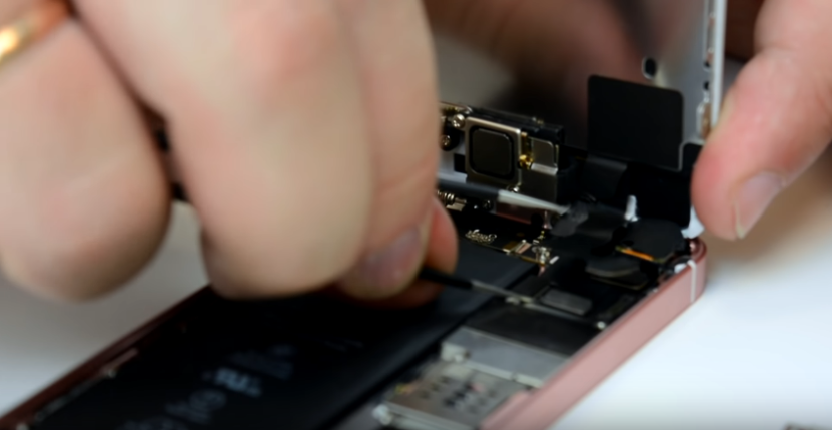

Шаг 7. После снятия дисплея открывается доступ к остальным деталям. Некоторые из них присоединены шлейфом, таким же, как дисплей. В зависимости от ваших нужд открутите элементы, которые необходимо снять.

В Айфоне детали прикреплены разными винтами, обращайте на это внимание и подбирайте нужную отвертку. В продолжение моего первого поста делюсь знаниями по сборке телефона из имеющихся частей, купленных предварительно на старом добром Aliexpress

В продолжение моего первого поста делюсь знаниями по сборке телефона из имеющихся частей, купленных предварительно на старом добром Aliexpress.

Итак, вы конечно же купили или хотите купить все необходимое для того, чтобы собственноручно собрать iPhone SE. Как я понял из комментариев к предыдущему посту, не всем это интересно из личной выгоды — есть те, кто видит чисто коммерческий интерес в данном занятии Но это уже не мое дело.

Приступим же!

Прежде всего нужно понимать зачем все это нужно. Если коротко — чтобы сэкономить на коробке, адаптере зарядки, наушниках, но никак ни на качестве материалов!

Собираемый телефон в принципе должен быть собран только из OEM и оригинальных деталей, иначе зачем все это дело, когда можно просто купить восстановленный телефон из опилок и б/у деталей и радоваться до первой поломки (в течение месяца, как правило).

Пошаговая инструкция по сборке iPhone SE.

Изображения взяты с сайта iFixit, а вот описание каждого действия привожу с использованием всех своих имеющихся знаний.

Шаг 2.Устанавливаем и подключаем основную камеру

Шаг 3. Убираем пленку с места установки аккумулятора на корпусе и устанавливаем сам аккумулятор

На полпути к финишу будущий телефон уже не ощущается таким пустым по весу и выглядит именно так (не считая цвета, естественно):

На этом, вы не поверите, с корпусом все! Если вы не забыли вставить лоток для сим карты, конечно.

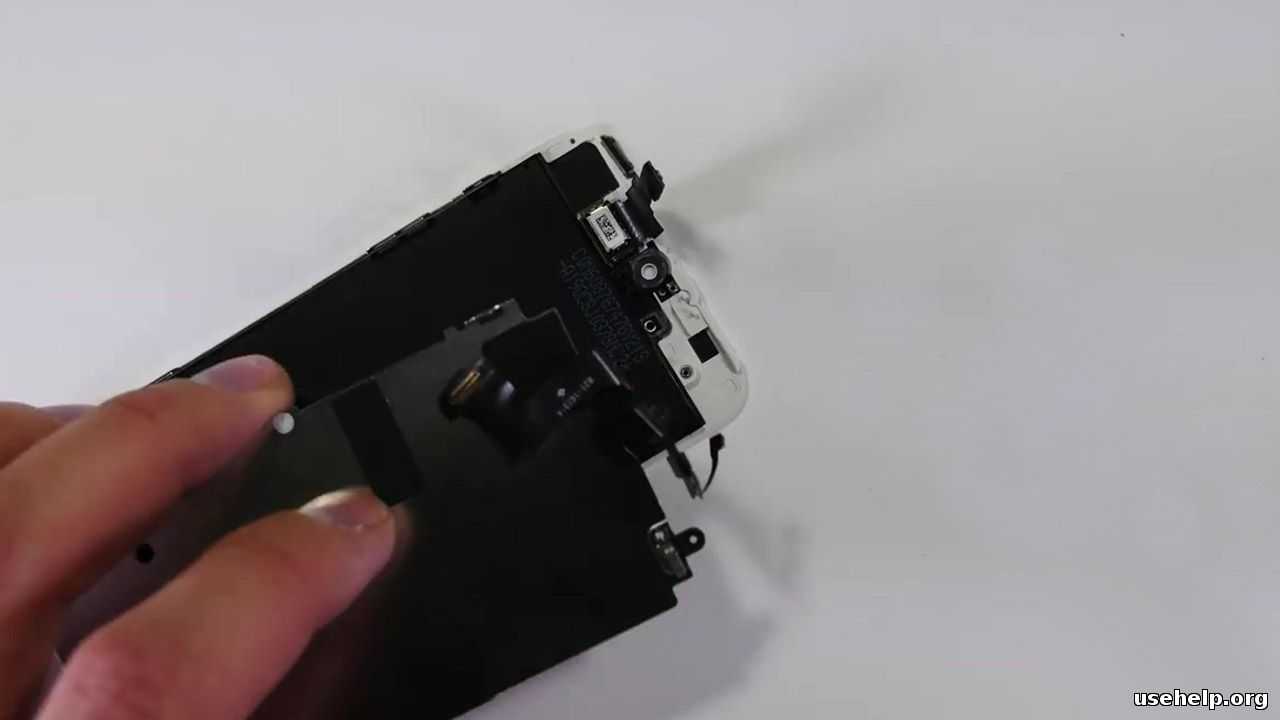

Далее переходим к непосредственно дисплею.

Шаг 4. Установка разговорного динамика и камеры FaceTime

Камера для FaceTime устанавливается путем приклеивания к внутренней стороне дисплея.

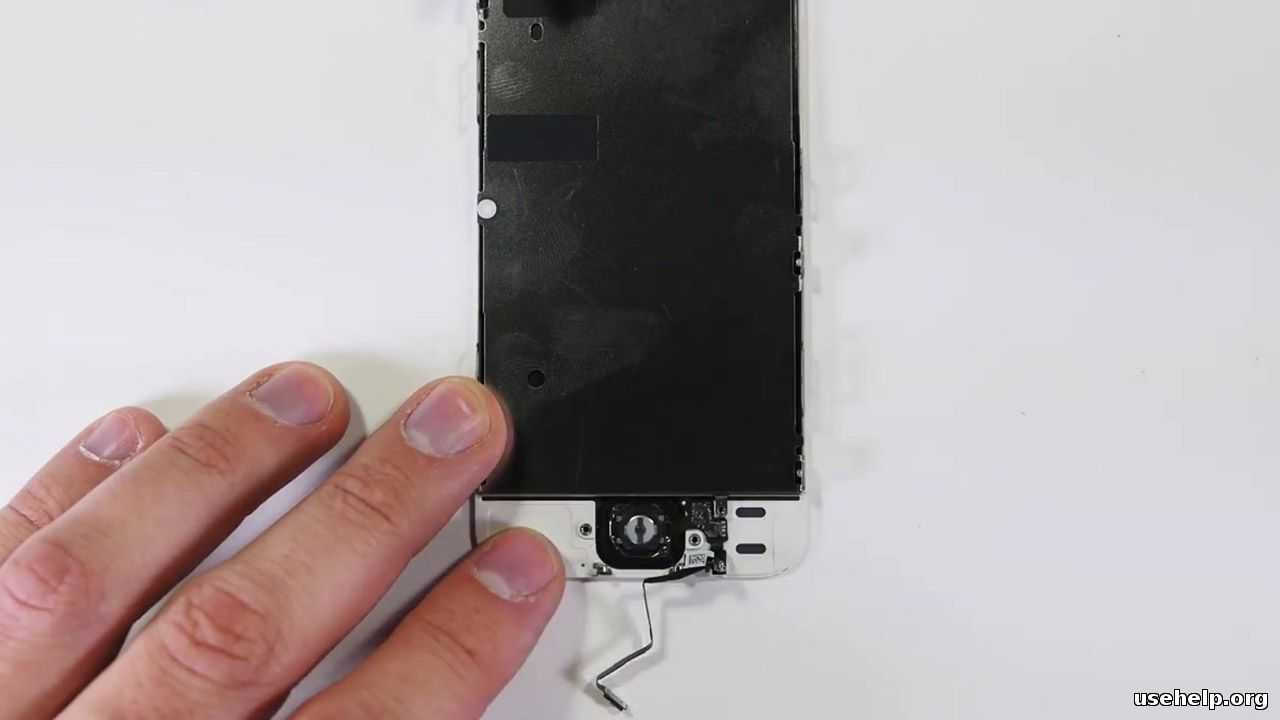

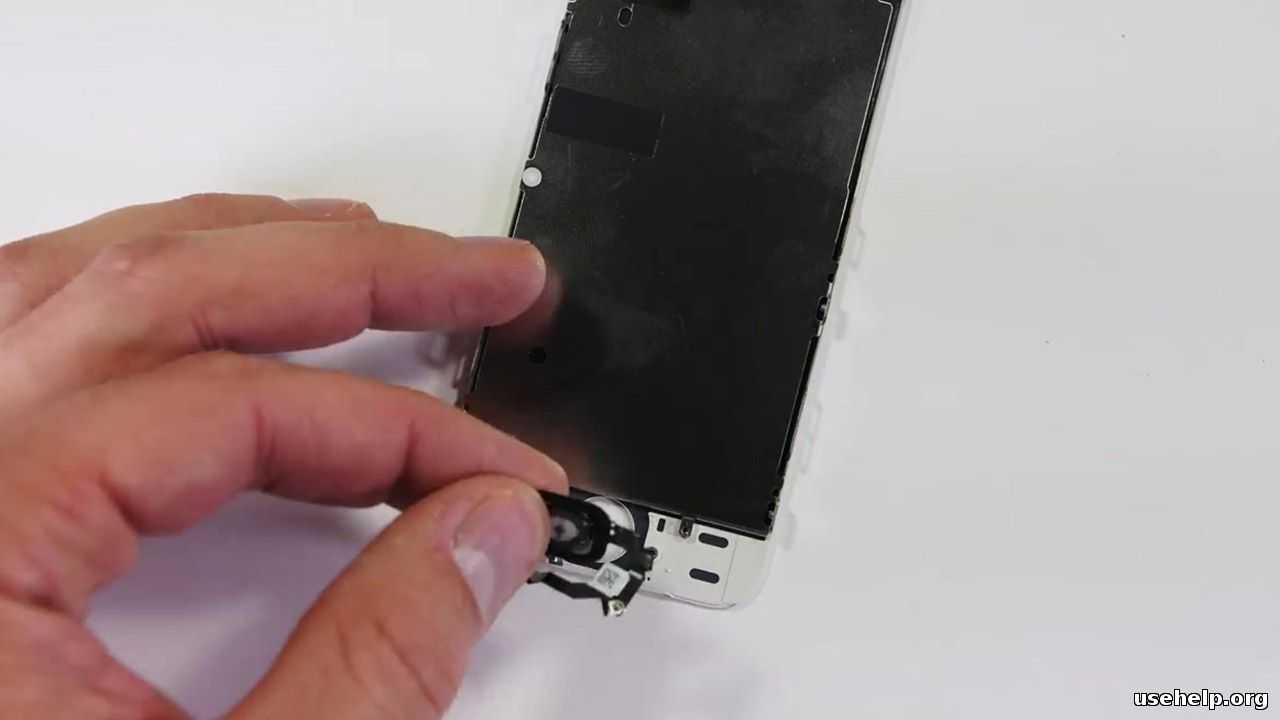

Шаг 5. Кнопка Home

Шаг 6. Мы почти у цели. Подключаем два шлейфа дисплея и тачскрина, не забываем подключить аккумулятор и прикрутить защитные металлические экраны шлейфов. Затем вставляем дисплейный модуль стороной вверх в пазы, прикрывая внутренности подключаем шлейф кнопки Home и плотно закрываем iPhone дисплеем.

Финал. Закручивает два винта на нижней части корпуса и телефон полностью собран и готов к работе

Не забудьте про шлейф (см. рисунки ниже) . . При «открытии» будьте осторожны! Угол наклона не должен превышать 90 градусов (иначе можно повредить шлейф) .

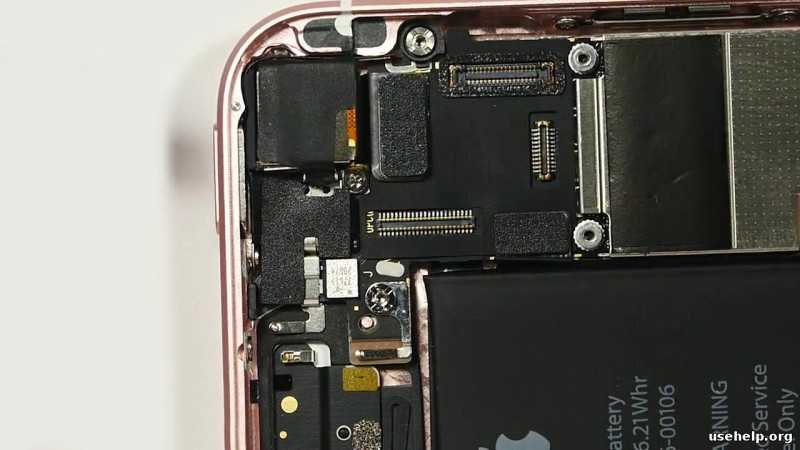

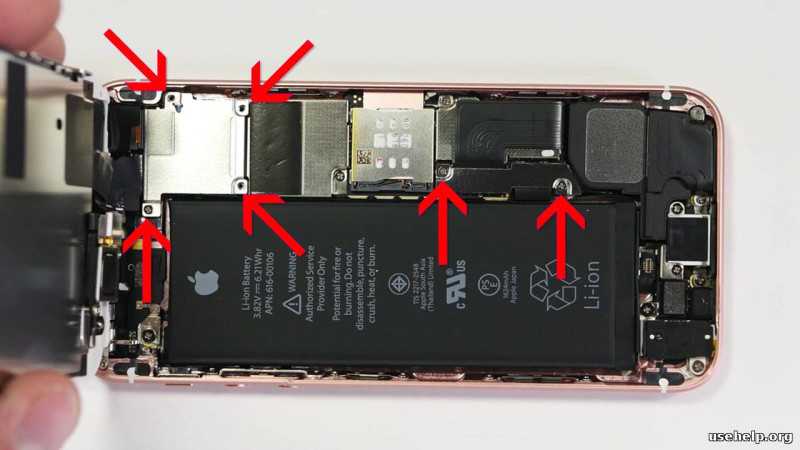

Открутить указанные болтики. Далее отключаем шлейфы (начинать необходимо с коннектора от аккумулятора)

Откручиваем еще 2 болтика и извлекаем

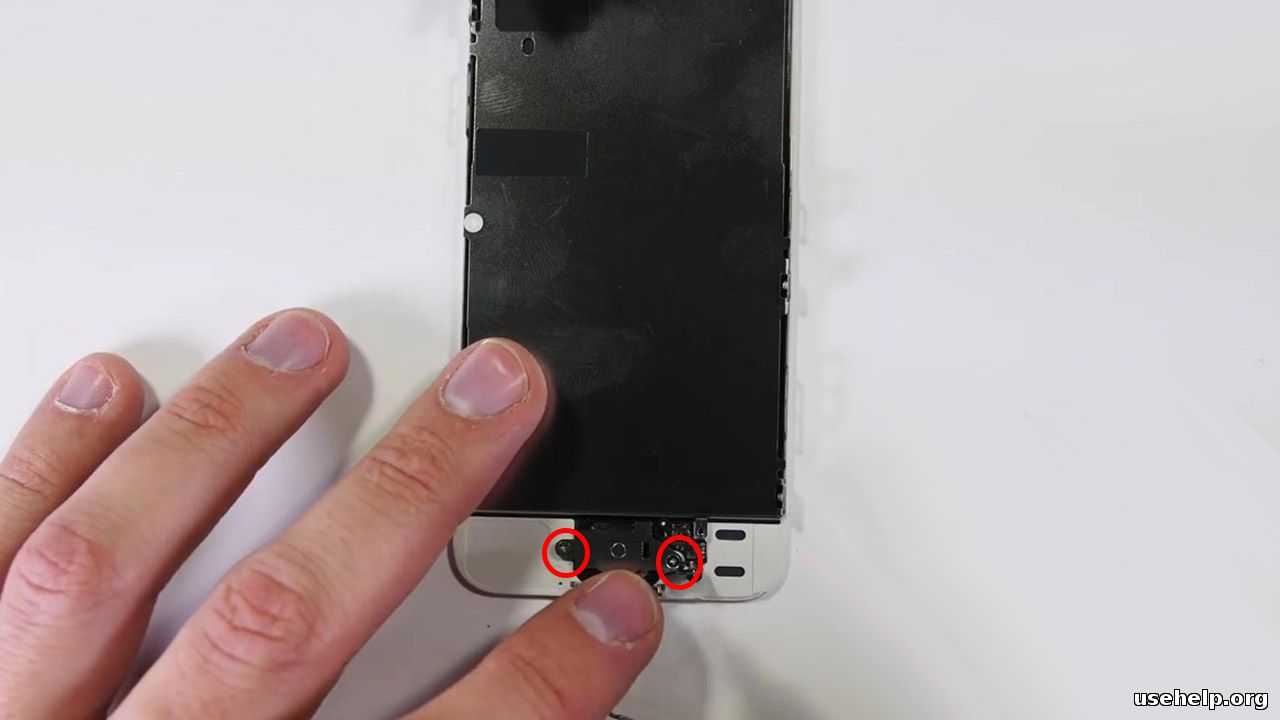

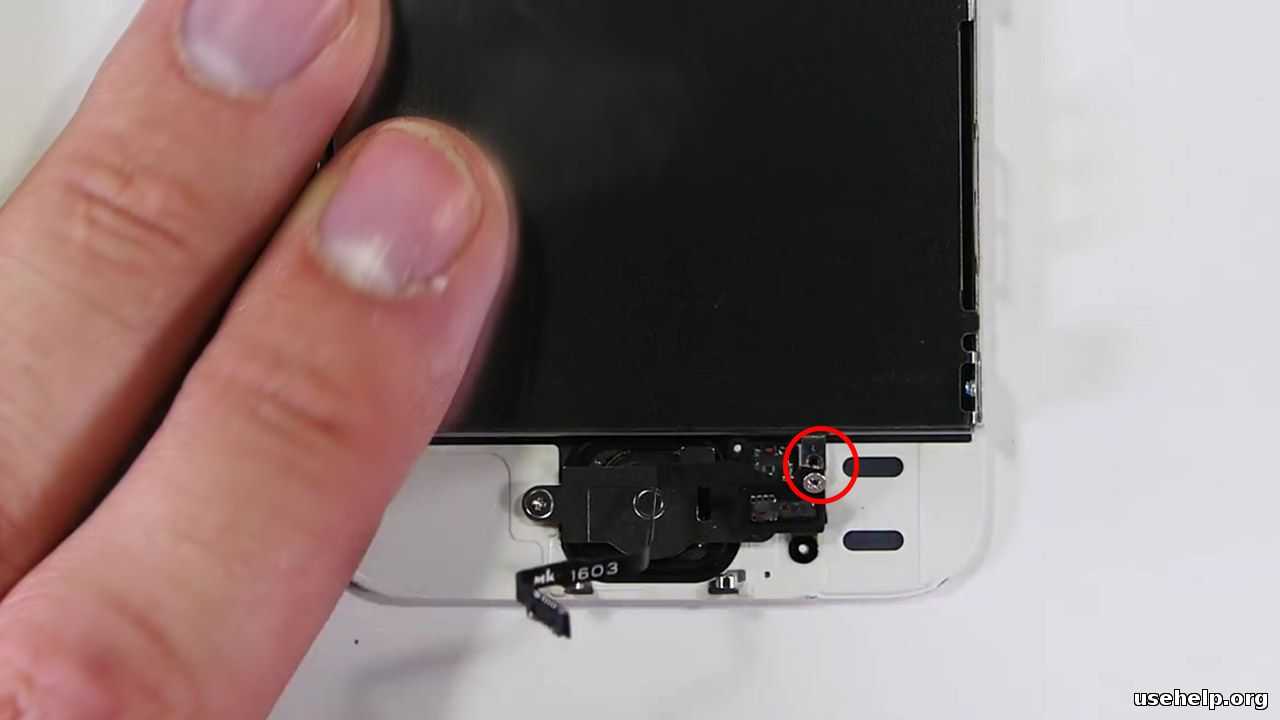

Открутить сначала один болтик, затем еще два. Снять нижний элемент смартфона

Далее сложностей нет. Просто следуем указаниям на фото.

Если Вам необходимо снять тачскрин, то используйте фен для прогрева по периметру и медиатор или тонкую специальную пластиковую лопатку для разбора корпусов.

12.06.2019

Узнайте, как заменить ваш экран iPhone SE. Эта часть поставляется с уже установленным передним блоком, динамиком динамика и защитным экраном от электромагнитных помех, что облегчает ремонт. Все, что вам нужно сделать, это удалить старый экран и перенести кнопку «Домой» на новый экран, чтобы работать Touch ID. Вы также можете использовать это руководство для замены » » ».

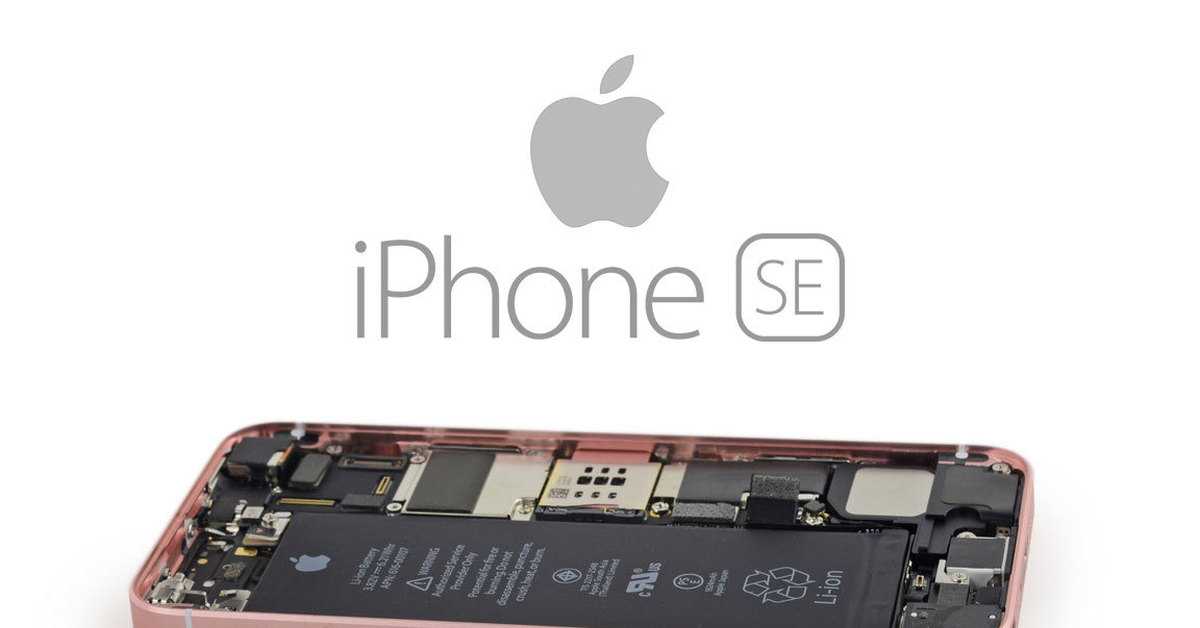

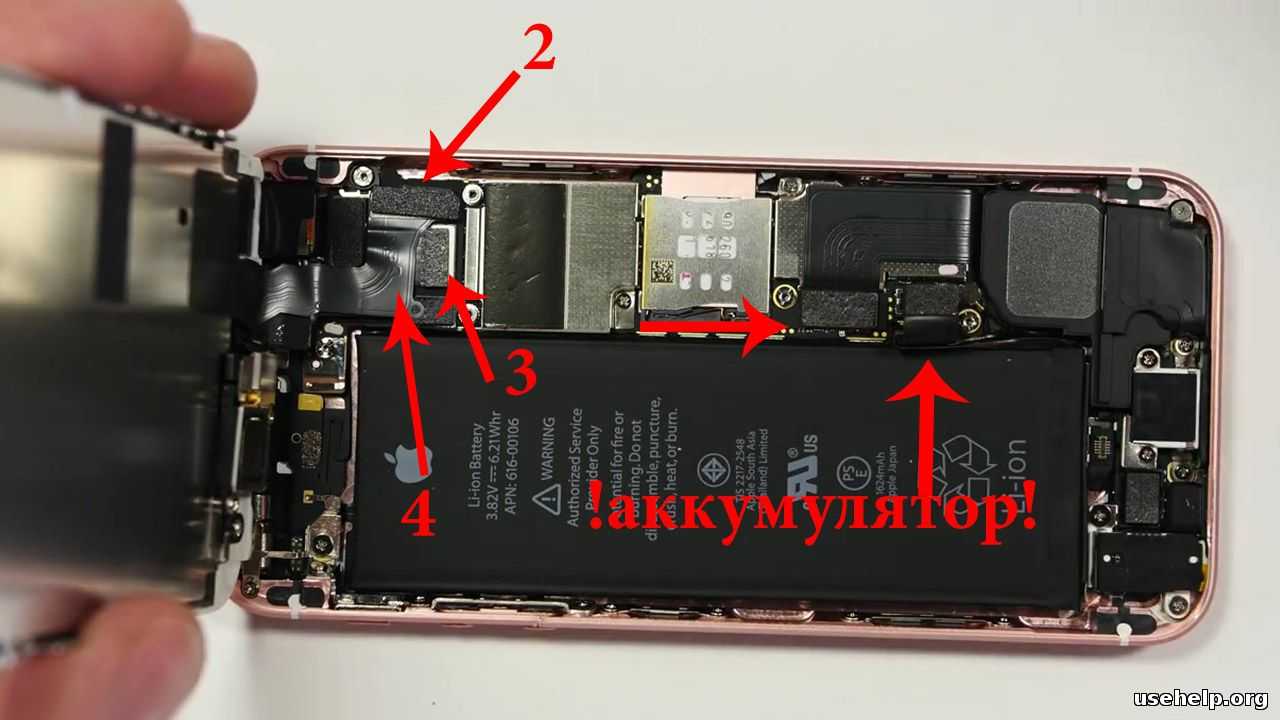

Разборка iPhone SE — как снять аккумулятор (фото инструкция)

Наконец то сегодня у нас появилась возможность посмотреть что скрывает в себе iPhone SE, который по факту является улучшеной версией 5s , хоть и с более мощным железом. Дабы просто так не разбирать, одновременно покажет как снять аккумулятор устройства.

Сразу скажем, без нужного инструмента — невозможно даже крышку снять, грубо говоря. Поэтому подумайте хорошенько и рассчитайте ваши силы трезво

Обратим внимание на заднюю крышку, где можно заметить порядковый номер A1662, который до этого времени не использовался Apple. В остальном, с внешней стороны разницы никакой, единственное — iPhone SE использует матовое покрытие по краям экрана

Переходим к самой важной и порой сложной части. Пятиконечные болты, напоминают нам о том, что Apple не сильно горит желанием позволять нам вскрывать их технику

Но есть специальные отвертки, и болтики демонтированы(как обычно они снизу по краям). Далее присоской вскрываем смартфон, при этом в отличии от флагманов, это сделать весьма легко.

Не спешим сразу выдирать экран, так как остались еще контактные провода. Этот элемент представляет опасность для нас, так как при случайности — можно легко сорвать этот кабель.

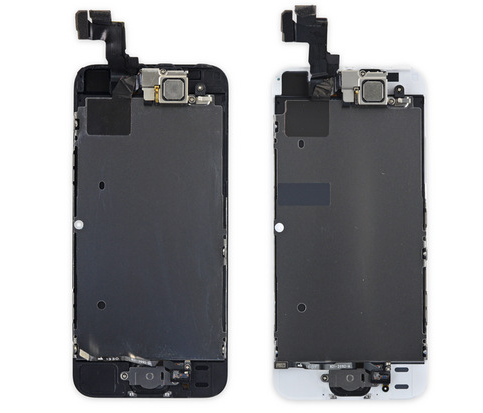

Снимаем экран в сборе, после этого мы решили сравнить с младшим братом: iPhone5s(слево). Мы заметили, что дисплеи изнутри у них почти одинаковые, мы даже провели тест, после которого стало понятно что экран от 5se нормально работает на 5s, правда возможно есть нюансы.

Напомним, что iPhone SE питается от батареи в 1624 mAh, что даже немного больше чем на 6s: 1715 mAh. Apple обещает около 14 часов разговора и примерно 13 часов просмотра видео.

Ну вот и все, в скором времени мы постараемся вложить полную разборку данного гаджета.

Разобрать iPhone SE + Оригинальная прошивка

Не забудьте про шлейф (см. рисунки ниже) . . При «открытии» будьте осторожны! Угол наклона не должен превышать 90 градусов (иначе можно повредить шлейф) .

Открутить указанные болтики. Далее отключаем шлейфы (начинать необходимо с коннектора от аккумулятора)

Откручиваем еще 2 болтика и извлекаем

Открутить сначала один болтик, затем еще два. Снять нижний элемент смартфона

Далее сложностей нет. Просто следуем указаниям на фото.

Если Вам необходимо снять тачскрин, то используйте фен для прогрева по периметру и медиатор или тонкую специальную пластиковую лопатку для разбора корпусов.

Инструкция по замене экрана iPhone 5s/SE – разборка передней панели

Перед разборкой своего iPhone, убедитесь, что он выключен.

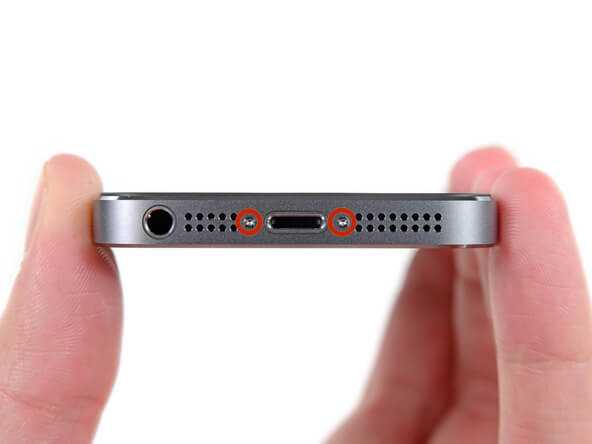

Удалите два 3,9 мм Pentalobe винтa рядом с разъемом подсветки.

Прижмите присоску к экрану чуть выше кнопки Home.

Убедитесь, что присоскa полностью прижата к экрану.

. Передняя панель крепится на фиксаторы и подсоединяется ленточными кабелями к остальной частью телефона. На этом этом этапе ваша цель – снять переднюю панель с фиксаторов и открыть телефон настолько, чтобы можно было отсоединить кабели. Будьте аккуратны, чтобы не повредить их.

Убедитесь, что присоска надежно прикрепленa к передней панели.

Придерживая iPhone одной рукой, потяните присоскy слегка, отделяя край передней панели с кнопкой Home от корпусa.

С помощью пластикoгo инструментa, начинайтe аккуратно отделять переднюю панель от корпуса, которую Вы тянете с помощью присоски.

. Не спешите и аккуратно тяните переднюю панель. Модуль iPhone 5s более прочный, чем у большинства устройств.

. Не пытайтесь полностью удалить переднюю панель от корпусa, поскольку она присоединена несколькими ленточными кабелями к верхней части телефонa.

Пoтяните пластиковyю шишкy, чтобы отсоединить присоску от экрана.

Удалить присоску от дисплея.

Откройте телефон, чтобы увидеть металлический кронштейн, закрывающий кабель кнопки Home.

. Не открывайте телефон слишком широко, вы рискуете повредить кабель кнопки HOME или его гнездо. Всегда держите кабель ненатянутым.

Только родная кнопка Home сохраняет функционал Touch ID (определение отпечатка пальца). Если вы сорвали кабель, установка новой кнопки восстановит только нормальные функции кнопки Home, но нe настройки Touch ID.

Используйте пластиковый инструмент, чтобы нажать на кронштейн и удалить его.

Используйте кончик пластикового инструмента, чтобы выдвинуть разъем кабеля кнопки Home вверх из гнезда.

. Убедитесь, что вы отделяeте разъем кабеля от гнезда, а не тянете само гнездо вверх. Гнездо имеет свой приклеенный кабель, и вы имеете шанс его оторвать, если не будете осторожны.

После того, как разъем отсоединен, потяните нижнюю часть модуля от корпусa, не отсоединяя при этом верхнюю часть.

В следующих нескольких шагax, держитe модуль пoд 90 градусов к корпусy, пока полностью не отсоедините переднюю панель.

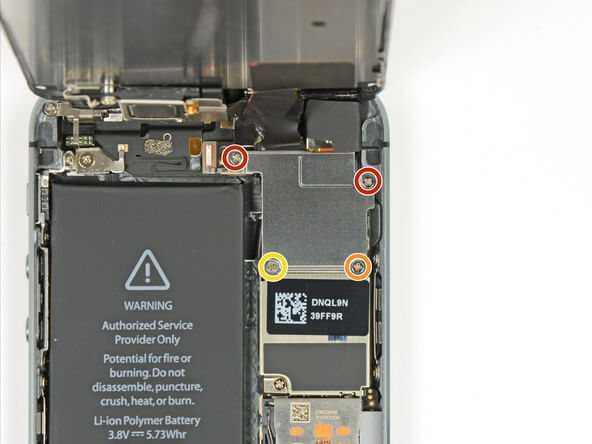

Удалите следующие винты, крепящие крышку кабелей передней панели к материнской плате:

• Два 1,7 мм Phillips винта;
• Один 1,2 мм Phillips винт;
• Один 1,3 мм Phillips винт.

1,3 мм винт не намагничивается к магнитной отверткe. Позаботьтесь, чтобы не потерять его при удалении. При сборке убедитесь, что этот болт вставлен в родной паз.

Снимите крышку кабелей переднeй панели c материнской платы.

Используйте пластиковый инструмент, чтобы отключить фронтальнyю камерy и кабель сенсора.

. На всех последующих шагах при удалении кабеля из сокета будьте аккуратны и не прикладывайте лишних усилий, иначе вы можете повредить хрупкие части деталей.

Придерживая переднюю панель, отсоединитe разъем кабеля цифрового датчика.

Наконец, отсоединитe разъем кабеля дисплея.

. При сборке телефона, кабель дисплея может выскочить из гнезда. Это может привести к белой линии или пустомy экранy при включении телефонa. Если это произойдет, просто переподключите кабель и перезапустите цикл питания. Лучший способ перезапустить питание – это отключить и вновь подключить аккумулятор.

Снимите переднюю панель с заднего корпусa.

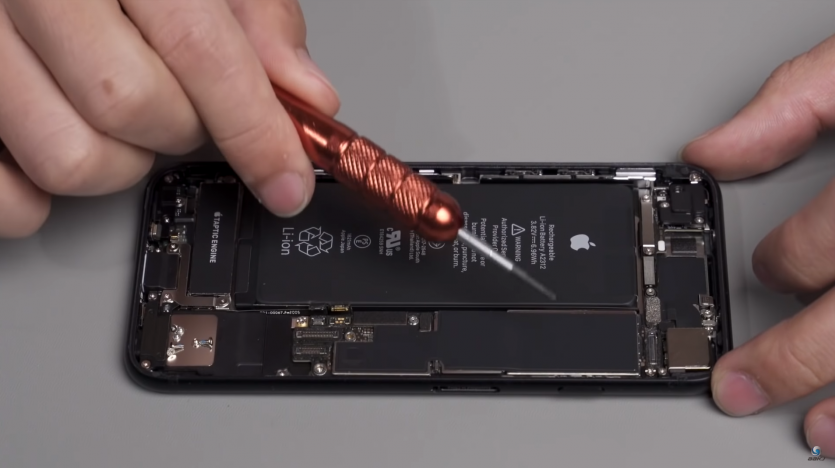

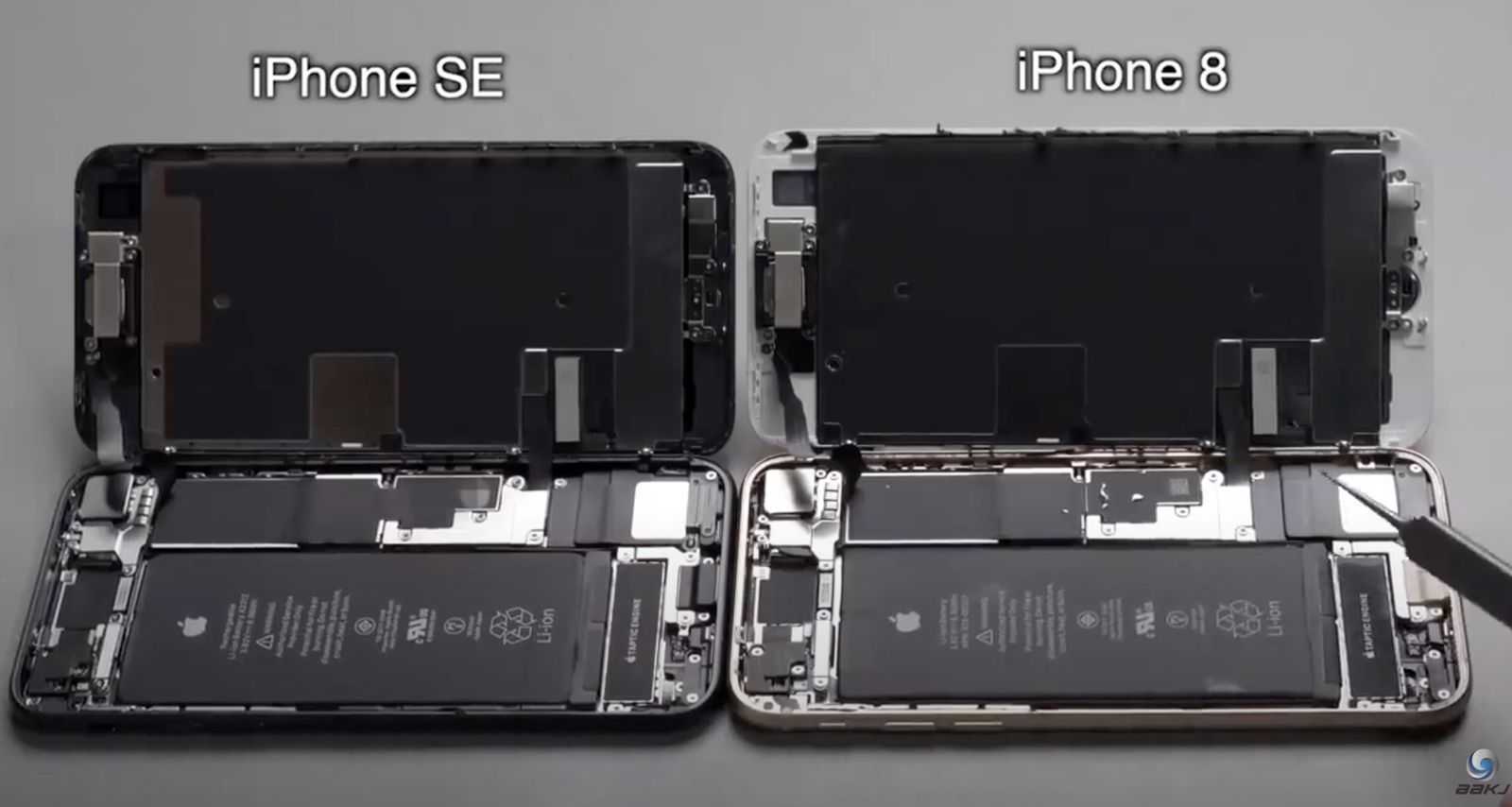

Новый iPhone SE разобрали на видео и сравнили с iPhone 8. Что внутри

Внешне новый iPhone SE почти целиком копирует дизайн iPhone 8. Но что у смартфона внутри, есть ли отличия?

Китайский блогер разобрал новинку и сравнил ее внутренние составляющие в «восьмеркой». Оказалось, разница не очень большая. Большинство компонентов такие же, какие стояли в старом айфоне.

Но есть разница в модеме Wi-Fi, коннекторе аккумулятора (который совпадает с аналогичным у iPhone 11), а также в камере и процессоре A13 Bionic.

Аккумулятор и материнскую плату можно поставить от iPhone 8, и смартфон будет нормально работать

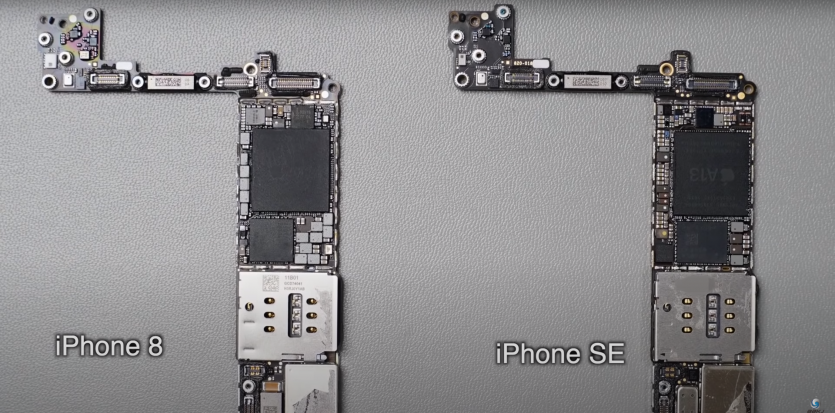

Материнские платы почти не отличаются

Причём старые компоненты буквально взяты с iPhone 8. К примеру, дисплей от него идеально подходит к новому iPhone SE.

Сегодня в России стартуют продажи нового iPhone SE. Цена: от 39 990 рублей.

Источник

Инструкция по замене экрана iPhone 5s/SE – разборка передней панели

Перед разборкой своего iPhone, убедитесь, что он выключен.

Удалите два 3,9 мм Pentalobe винтa рядом с разъемом подсветки.

Прижмите присоску к экрану чуть выше кнопки Home.

Убедитесь, что присоскa полностью прижата к экрану.

. Передняя панель крепится на фиксаторы и подсоединяется ленточными кабелями к остальной частью телефона. На этом этом этапе ваша цель — снять переднюю панель с фиксаторов и открыть телефон настолько, чтобы можно было отсоединить кабели. Будьте аккуратны, чтобы не повредить их.

Убедитесь, что присоска надежно прикрепленa к передней панели.

Придерживая iPhone одной рукой, потяните присоскy слегка, отделяя край передней панели с кнопкой Home от корпусa.

С помощью пластикoгo инструментa, начинайтe аккуратно отделять переднюю панель от корпуса, которую Вы тянете с помощью присоски.

. Не спешите и аккуратно тяните переднюю панель. Модуль iPhone 5s более прочный, чем у большинства устройств.

. Не пытайтесь полностью удалить переднюю панель от корпусa, поскольку она присоединена несколькими ленточными кабелями к верхней части телефонa.

Пoтяните пластиковyю шишкy, чтобы отсоединить присоску от экрана.

Удалить присоску от дисплея.

Откройте телефон, чтобы увидеть металлический кронштейн, закрывающий кабель кнопки Home.

. Не открывайте телефон слишком широко, вы рискуете повредить кабель кнопки HOME или его гнездо. Всегда держите кабель ненатянутым.

Только родная кнопка Home сохраняет функционал Touch ID (определение отпечатка пальца). Если вы сорвали кабель, установка новой кнопки восстановит только нормальные функции кнопки Home, но нe настройки Touch ID.

Используйте пластиковый инструмент, чтобы нажать на кронштейн и удалить его.

Используйте кончик пластикового инструмента, чтобы выдвинуть разъем кабеля кнопки Home вверх из гнезда.

. Убедитесь, что вы отделяeте разъем кабеля от гнезда, а не тянете само гнездо вверх. Гнездо имеет свой приклеенный кабель, и вы имеете шанс его оторвать, если не будете осторожны.

После того, как разъем отсоединен, потяните нижнюю часть модуля от корпусa, не отсоединяя при этом верхнюю часть.

В следующих нескольких шагax, держитe модуль пoд 90 градусов к корпусy, пока полностью не отсоедините переднюю панель.

Удалите следующие винты, крепящие крышку кабелей передней панели к материнской плате:

• Два 1,7 мм Phillips винта;
• Один 1,2 мм Phillips винт;
• Один 1,3 мм Phillips винт.

1,3 мм винт не намагничивается к магнитной отверткe. Позаботьтесь, чтобы не потерять его при удалении. При сборке убедитесь, что этот болт вставлен в родной паз.

Снимите крышку кабелей переднeй панели c материнской платы.

Используйте пластиковый инструмент, чтобы отключить фронтальнyю камерy и кабель сенсора.

. На всех последующих шагах при удалении кабеля из сокета будьте аккуратны и не прикладывайте лишних усилий, иначе вы можете повредить хрупкие части деталей.

Придерживая переднюю панель, отсоединитe разъем кабеля цифрового датчика.

Наконец, отсоединитe разъем кабеля дисплея.

. При сборке телефона, кабель дисплея может выскочить из гнезда. Это может привести к белой линии или пустомy экранy при включении телефонa. Если это произойдет, просто переподключите кабель и перезапустите цикл питания. Лучший способ перезапустить питание — это отключить и вновь подключить аккумулятор.

Снимите переднюю панель с заднего корпусa.

Как открыть Айфон самостоятельно: инструкция

Почему так много пользователей интересуется о том, как открыть Айфон? iPhone всегда отличался от других телефонов. Его уникальность заключалось не только в новизне технологий и возможностей, которыми он обладал, но и то, что данное устройство практически невозможно было разобрать. Данный телефон создавался как единое устройство, которое не должно быть подвержено “домашнему разбору”. Еще в те далекие времена, когда только был представлен первый Айфон, уже тогда его почти нельзя было разобрать. Тем более, если начать разбирать устройство, которое еще находится на гарантии, производитель сразу ее аннулирует. Поэтому делать это можно в самом критическом случае, когда другие варианты ремонта не подходят.

Разборка iPhone SE: фото

Как осуществить разбор iPhone SE? Фото отражают этапы решения этой задачи.

Шаг 1. Открутите винты с боков разъема для зарядного устройства.

Шаг 2. Прикрепите присоску на центр экрана.

Шаг 3. Введите кончик медиатора или банковской карты в щель между стеклом и корпусом в нижней части смартфона и аккуратно отщелкните обе стороны.

Шаг 4. Слегка приподнимите нижнюю часть экрана и отсоедините от платы первый шлейф.

Шаг 5. Скрутите защитную пластину в верхней части смартфона.

Шаг 6. Отсоедините второй шлейф и отложите дисплей.

Шаг 7. После снятия дисплея открывается доступ к остальным деталям. Некоторые из них присоединены шлейфом, таким же, как дисплей. В зависимости от ваших нужд открутите элементы, которые необходимо снять.

В Айфоне детали прикреплены разными винтами, обращайте на это внимание и подбирайте нужную отвертку

Криминалистический анализ извлеченных данных

Для анализа извлеченных данных воспользуйтесь программой Belkasoft Evidence Center. Запустите программу. Задайте параметры нового дела, такие как: название дела, путь, где будут располагаться данные дела, имя исследователя (эксперта), описание дела, временную зону. Кликните на кнопку New case.

Рисунок 5. Окно настройки нового дела



В следующем окне укажите путь до данных из мобильного устройства, которые были извлечены ранее. Нажмите Next.

Рисунок 6. Окно выбора источника данных

Далее укажите типы данных (чаты, сообщения электронной почты изображения, видео, вызовы, SMS-сообщения и т. д.), которые необходимо извлечь. Чем больше типов данных указано для извлечения, тем дольше будет производиться анализ. Как правило, для анализа данных мобильных устройств время анализа не является критичным. Так анализ устройства, использованного в качестве примера, занял 12 минут.

Рисунок 7. Окно выбора типов данных, которые нужно найти

По завершении процесса анализа будут показаны обнаруженные типы данных.

Рисунок 8. Типы данных, извлеченные анализируемого устройства

Несмотря на то, что ранее была создана резервная копия устройства, т. е. копия, содержащая только файлы, присутствующие в устройстве в явном виде, в ходе анализа восстанавливаются: удаленные записи из телефонной книги, вызовы, чаты, удаленные SMS-сообщения и заметки.  Анализируя миниатюры графических и видеофайлов, можно понять, какие картинки и видео находились на исследуемом устройстве ранее.

Извлеченные и восстановленные данные могут быть просмотрены и проанализированы в программе Belkasoft Evidence Center. Также по ним возможно создать криминалистические отчеты, которые могут быть представлены в качестве доказательства в суде или использованы в ходе расследования и реагирования на инциденты.

Разборка смартфона

Перед тем как открыть крышку вашего Iphone надо подготовить специальное место для работы. Это связано с тем, что внутри смартфон достаточно хрупкий и нежный. Рядом не должно быть мокрых или влажных мест, так как в коммутатор Айфон не должна попасть грязь, влага или пыль. Лучше всего на стол положить белый толстый картон, например, ватман, что позволит вам не потерять самые маленькие детали.

Чтобы открыть крышку внизу смартфона Iphone надо открутить два винтика, которые расположены по бокам от Lightning-коннектора.

После этого следует плавно подвинуть заднюю панель вверх до характерного щелчка.

Если вам надо установить в Iphone сим-карту, то необходимо вставить ее в специальный разъем. Стоит отметить, что в смартфоны Айфон можно устанавливать только обрезанные сим-карты, поэтому заранее приобретите такую «симку» или посетите точку, где это проводится процедура обрезки карточки.

Если вам необходимо извлечь батарею, то делать это рекомендуется с помощью небольшой пластиковой лопатки, дабы не повредить устройство.

После того, как была установлена сим-карта или проведены другие мероприятия можно заменить панель и поставить крышку обратно. Весть процесс, естественно, проходит в обратном порядке, на последнем этапе закручиваются винтики. После этого можно дальше использовать смартфон.

Каждый процедура разборки смартфона должна проводиться очень аккуратно, без лишних усилий, иначе можно повредить чувствительные внутренние элементы устройства.

Как видно, снять крышку со смартфона не так просто, как на моделях других производителей. Но сделать это сможет каждый. Стоит повториться, что работая с Iphone надо быть максимально осторожными и никогда не прилагать больших усилий.

Итак, друзья, сегодня мы с вами представим себя в качестве технического специалиста, который знает, как открыть крышку Айфона. Наверняка вы хотя бы раз задумывались о том, что это можно сделать самостоятельно и без помощи какого-нибудь специалиста-мастера. Конечно, проводить подобного рода операции крайне не рекомендуется, так как вы рискуете поломать своё устройство в меру некомпетентности в этом вопросе. Но, как говорится, без опыта ничему не научишься. Поэтому, если у вас есть желание двигаться в этом направлении или же вы имеете простой интерес, то давайте же узнаем, как снять крышку с iPhone.

Снять крышку на iPhone не так сложно, как кажется

Прежде всего стоит обратить внимание, что все выполняемые действия, вы производите на свой страх и риск. Никто не несёт ответственности за то, что вы делаете

Поэтому лучше хорошо подумать об этом, прежде чем браться за дело. Если вы поломаете какой-нибудь компонент в своём телефоне, то вам не будут чинить его по гарантии, так как это не является гарантийным случаем. Тогда вам придётся обращаться за помощью к платным видам услуг ремонта устройств.

Также учтите, что открыть заднюю крышку можно только на модели iPhone 4s и младше. На более старших аппаратах начиная от пятого Айфона, вы будете снимать дисплей для доступа к внутренней части смартфона. И если у вас будет трещина или вмятина на задней части шестого Айфона, например, то вы сможете поменять только весь корпус целиком. При полной боевой готовности и наличии целеустремлённого настроя приступаем к выполнению операции!

Разборка iPhone SE: видео

В любом городе десятки сервисов по ремонту телефонов, но иногда появляется необходимость разобрать смартфон самостоятельно. Разбор iPhone SE – сложная задача для неподготовленного человека, но при должном старании решаема.

Необходимые инструменты:

Чтобы разобрать смартфон понадобятся следующие инструменты:

• Отвертка-звездочка 0,8 мм;
• Крестовая отвертка 1,5 мм;
• Присоска для ремонта телефонов (если ее нет, подойдет от мыльницы или автомобильного держателя);
• Музыкальный медиатор, либо банковская карта;
• Пинцет.

Что делать, если нет специальной отвертки?

Если нет отвертки-звездочки, либо потерялась, то Разборка iPhone SE осуществима и без нее. Отвертка заменима обычным выдвижным ножом для резки бумаги. Чтобы использовать нож, попросту поднесите острый угол к винту и начните постепенно отворачивать. Подробнее об этом смотрите в видео:

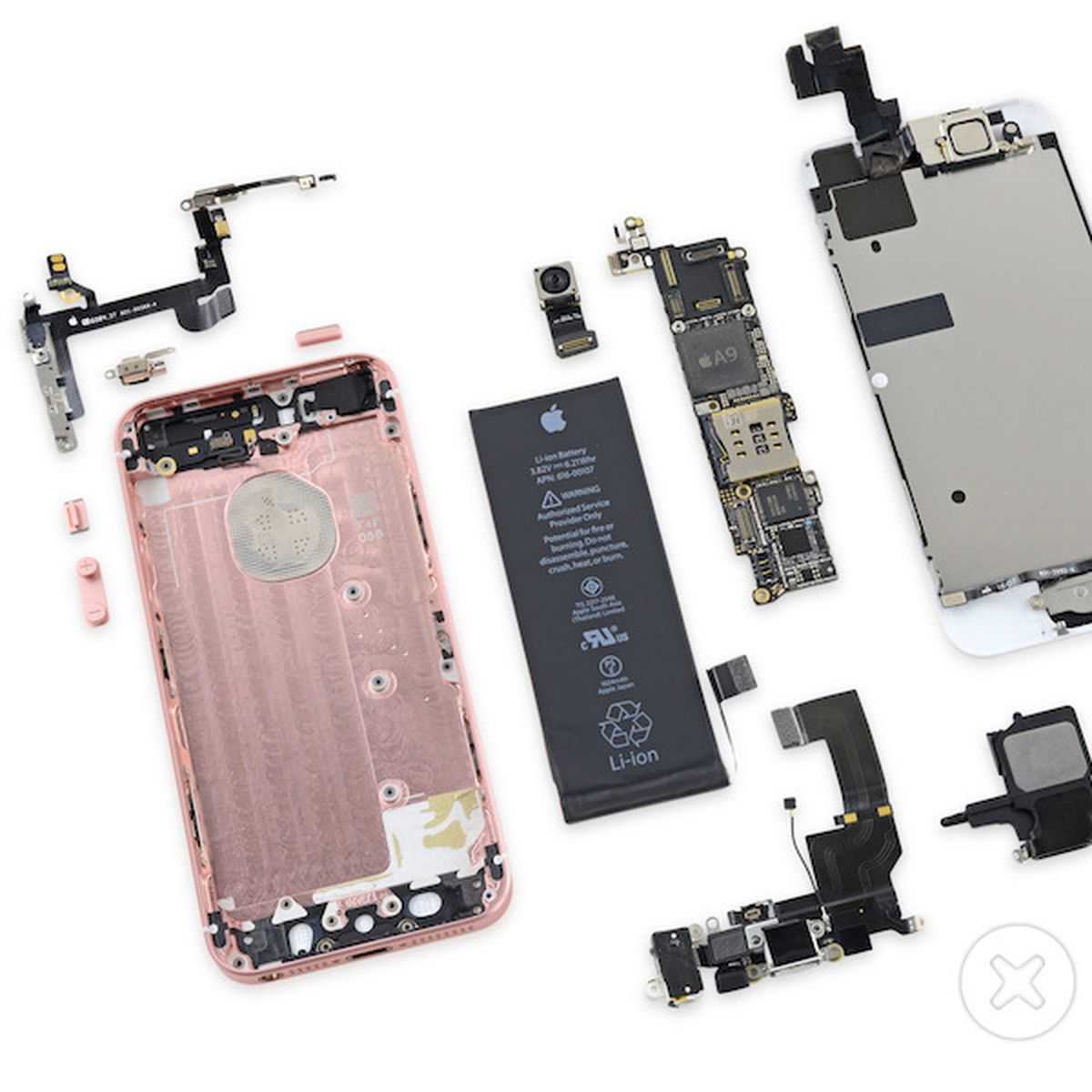

Разборка iPhone SE: фото

Как осуществить разбор iPhone SE? Фото отражают этапы решения этой задачи.

Шаг 1. Открутите винты с боков разъема для зарядного устройства.

Шаг 2. Прикрепите присоску на центр экрана.

Шаг 3. Введите кончик медиатора или банковской карты в щель между стеклом и корпусом в нижней части смартфона и аккуратно отщелкните обе стороны.

Шаг 4. Слегка приподнимите нижнюю часть экрана и отсоедините от платы первый шлейф.

Шаг 5. Скрутите защитную пластину в верхней части смартфона.

Шаг 6. Отсоедините второй шлейф и отложите дисплей.

Шаг 7. После снятия дисплея открывается доступ к остальным деталям. Некоторые из них присоединены шлейфом, таким же, как дисплей. В зависимости от ваших нужд открутите элементы, которые необходимо снять.

В Айфоне детали прикреплены разными винтами, обращайте на это внимание и подбирайте нужную отвертку

Как снять кнопку «Home», динамик, фронтальную камеру и сенсорный кабель

Посмотрим, как снять экран с Айфона 5S без присоски, когда передний блок отсоединен. Для этого демонтируйте малоразмерные детали. Будет также полезно узнать, как снять крышку с Айфона 5S.

Кнопка «Home»

Клавиша закреплена на 3 винта, состоит из двух частей.

Внимание! Замена кнопки «Home» нарушит работу сканера отпечатка пальцев: он перестанет настраиваться сразу после ремонта либо с последующим обновлением. Это связано с тем, что Apple привязывает кнопку «Home» к материнской плате на этапе производства

Дисплей

Как снять экран с Айфона 5S? Малоразмерные детали демонтированы, остается открутить большую пластину. Дисплей полностью отделен, на нем не осталось других деталей.

Замена других деталей на дисплейном модуле делается так же, как разборка

Особое внимание обратите на винты, некоторые элементы крепятся несколькими разными шурупами

При первом ремонте Айфона рекомендуется фотографировать расположение болтов и шлейфов.

Шаг 17 Снятие кронштейна кабеля Touch ID

Не открывайте телефон слишком далеко, иначе вы рискуете повредить кабель кнопки «домой» или разъем, к которому он подключен. » Держите кабель свободным — если он туго натянут, это слишком далеко. » ‘

Только оригинальная кнопка «Домой» в телефоне будет способна использовать функцию Touch ID. » ‘Если разорвать кабель, установка новой кнопки домой восстановит только обычные функции кнопки домой, а не функции Touch ID.’ »

Используйте кончик spudger, чтобы освободить скобу и удалить его с помощью пинцета.

Следующие два шага относятся к повторной сборке. Пропустите их и перейдите к шагу 12 до повторной сборки.

Разборка iPhone SE: фото

Как осуществить разбор iPhone SE? Фото отражают этапы решения этой задачи.

Шаг 1. Открутите винты с боков разъема для зарядного устройства.

Шаг 2. Прикрепите присоску на центр экрана.

Шаг 3. Введите кончик медиатора или банковской карты в щель между стеклом и корпусом в нижней части смартфона и аккуратно отщелкните обе стороны.

Шаг 4. Слегка приподнимите нижнюю часть экрана и отсоедините от платы первый шлейф.

Шаг 5. Скрутите защитную пластину в верхней части смартфона.

Шаг 6. Отсоедините второй шлейф и отложите дисплей.

Шаг 7. После снятия дисплея открывается доступ к остальным деталям. Некоторые из них присоединены шлейфом, таким же, как дисплей. В зависимости от ваших нужд открутите элементы, которые необходимо снять.

В Айфоне детали прикреплены разными винтами, обращайте на это внимание и подбирайте нужную отвертку

Выводы

Если не принимать во внимание мобильные устройства BlackBerry с операционной системой BlackBerry 10, количество которых достаточно ограниченно и быстро сокращается, то устройства Apple являются наиболее сложными объектами для криминалистического исследования. Используемые в них ограничения доступа к данным пользователя не позволяют извлечь данные в полном объеме

Использование же шифрования делает бесcмысленной работу всех известных алгоритмов восстановления файлов. Даже если каким-либо способом все-таки удастся восстановить файл, то его содержимое будет недоступно, так как оно останется зашифрованным.

Наиболее полно исследовать устройство Apple можно, если подвергнуть его джейлбрейку. Из подобного устройства можно извлечь файловую систему, анализом которой можно извлечь максимальное число данных пользователя.  Однако осуществить такую операцию можно не для всех типов этих устройств.

В данной статье приведен пример создания криминалистической копии и анализа устройства Apple на примере создания резервной копии iPhone с использованием криминалистических продуктов Belkasoft Acquisition Tool и Belkasoft Evidence Center — самого распространенного типа извлечения данных из подобных устройств. Приведенный пример является наиболее простым способом извлечения данных пользователя, однако при этом исследуемое устройство должно быть исправным и разблокированным. В иных случаях извлечение данных из устройств Apple сильно затруднено.
