Еще во время возникновения первого iPhone компания Apple отдала юзерам осознать, что

разобрать

устройство в домашних критериях будет невозможно, если не совершенно нереально. Пусть пусть даже учесть тот факт, что при самостоятельной разборке девайса пропадает гарантия, процесс был так сложным, что проще было дать телефон в спец сервисный центр.

Через пару месяцев ни что поменялось, и разборка iPhone до настоящего времени остается трудозатратным процессом, хотя с релизом каждой новой модели это сделать становится что остается сделать нашему клиенту проще.

Сейчас мы решили поведать, как

разобрать

iPhone пять в домашних критериях при наличии всех нужных инструментов. Однако до аннотации снова хотелось бы предупредить читателей, что самостоятельная разборка устройства чревата потерей гарантии, также необратимыми повреждениями телефона. Потому безотступно советуем пользоваться услугами сервисного центра и прибегать к домашней разборке телефона от Apple исключительно в самом последнем случае.

Если вы все-же решили в кустарных условиях залезть под капот iPhone, тогда до процедуры удостоверьтесь, что запаслись всеми необходимыми инструментами.

Для разборки iPhone пять потребуются:

• особая крестовидная отвертка,
• вакуумная

для отсоединения экрана,

пластмассовая лопатка.

Собрав нужные инструменты, отключаем iPhone и приступаем к разборке.

Откручиваем заднюю крышку и снимаем экран

Сперва необходимо открутить два малеханьких шурупчика на либо верхней панели, расположенные по краям от Lightning-коннектора.

Последующий шаг: с применением вакуумной присоски отсоединяем экран. Это делают также посредством другого инструмента, который дозволит поддеть экран снизу и приподнять, увы в нашем примере необходимо быть максимально усмотрительным, чтоб не разрушить хрупкую поверхность экрана и наряду с этим не поцарапать корпус.

разобрать

телефон без присоскиРолик снять специалистами сервис центра www.notex.ru Будьте внимательны, что при замене разбитого экрана iPhone.

Напомним, что для которого предназначена конструкция с iPhone пять у Apple возникли проблемы с краской корпуса, которая очень легко стирается.

Приподнимаем экран и откручиваем его от mb

Как всегда, Apple уделяет особое внимание деталям, поэтому что остается сделать нашему клиенту внутренние компоненты iPhone пять очень крепко привинчены любимого человека для избежания разбалтывания

Открутив последний шурупчик на материнской плате, поддеваем коннектор экрана с помощью пластиковой лопатки и в этом случаи уже полностью снимаем экран.

Отсоединяем батарею

Следующим шагом будет отсоединение аккумулятора. Вопреки тому, что смартфон выключен, дальнейшие манипуляции с внутренней начинкой при подсоединенной батарее бывают вариации сопровождаться разрядами электрического тока.

Для избежания травм и повреждений аппаратного обеспечения снимаем аккумулятор. Для этой цели вам потребуется нашему клиенту остается та же пластиковая лопатка. Если компонент не отсоединится с первой попытки, не паникуйте. Он приклеен. Несколько осторожных движений лопаткой, и батарея будет снята, фантазия клей при ее присоединении использовался не самый крепкий.

Следующий шаг — снятие и разборка mb

После отсоединения аккумулятора первыми откручиваем два шурупа, которые удерживают камеру. Затем отсоединяем шлейфы микрофона, динамика и наушников. Затем в расход идут шурупы, удерживающие шлейф антенны и слот для SIM-карты.

Когда были откручены пять шурупов и отсоединены что остается сделать нашему клиенту шлейфы, осторожно снимаем материнскую плату

На этой фазе корпус iPhone пять остается в стороне, а нашему клиенту остается дальнейшие манипуляции выполнят непосредственно с платой

Самое важное отсоединяем камеру. Ее удерживают два шурупа, и после их извлечения камера свободно отсоединяется

Далее убираем три шурупа, удерживающие вибромотор. Чтобы полностью убрать нижний шлейф на материнской плате, где держатся порт Lightning, джек для гарнитуры, динамик, Wi-Fi антенна и один из микрофонов, потребуется открутить еще семь шурупов: два в низу рядом с разъемом для наушников, один в правой части шлейфа и еще четыре, непосредственно удерживающие весь компонент.

Отсоединив Lightning-коннектор, сразу можно понять, почему при выпуске iPhone пять Apple отказалась от старого разъема. Разница в размерах довольно впечатляющая, что сберегает полезное пространство внутри телефона. Чтобы коннектор не выскальзывал из разъема, он удерживается специальными креплениями.

Источник

Разборка на счет «три»

Если вы всё сделали правильно, крышка легко отделится от корпуса. Теперь вы знаете, как открыть заднюю крышку iPhone 4, данная методика подойдет также и для iPhone 4S. Теперь у вас есть возможность заменить заднюю крышку, очистить внутренности устройства от пыли или произвести любые необходимые манипуляции. Сборка смартфона происходит аналогично, в обратном порядке, при установке следите за правильностью вкручивания миниатюрных винтиков, которые фиксируют крышку. И, конечно, будьте аккуратны, чтобы ваш iPhone 4 прослужил долгие годы.

Статьи и Лайфхаки

Что делать, если мы повредили заднюю крышку нашего «яблочного» смартфона, или же просто хотим поменять надоевшую панель на что-то более яркое и оригинальное? В нашей статье мы расскажем, как в айфоне 4 снять крышку и что нам для этого понадобится, а также приведём пример нескольких интересных идей для тех, кто собрался это делать. Да и почему бы не сделать это самостоятельно, если руки из нужного места растут, и ранее удавалось, скажем, или восстановить китайский телефон?

Как снять крышку с Айфона 4?

Рано или поздно на корпусе любого мобильного устройства появляются заметные следы износа, царапины и так далее. Даже различные аксессуары не способны навсегда защитить аппарат. Точно так же недолговечной является и задняя крышка смартфона. Специалисты современных сервисных центров легко справятся с её заменой, и это вернёт аппарату прежний вид.

Можно ли снять заднюю крышку самостоятельно? Да, если знать, как это делать. На данный момент в сети можно найти множество наглядных инструкций и видеороликов на эту тему. Кроме того, перед тем, как непосредственно приступить к работе, всегда существует большой риск нанести вред устройству. Следует помнить о том, что ответственность за это будем нести мы сами.

Если мы решили разобрать iPhone 4 или 4S, нам следует начать с того, чтобы запастись всеми необходимыми вспомогательными инструментами. В частности, нам понадобятся крестовая и 6-гранная отвёртка, пластиковый медиатор или лопатка, какой-либо зажим и тонкая спица (лучше всего, если она будет изогнута).

Начнём с того, что активируем беззвучный режим и отключим наш смартфон. Теперь выкрутим винты отвёрткой с нижней части устройства и поместим большие пальцы с двух сторон на заднюю крышку. Теперь слегка вытолкнем крышку в положение «от себя», после чего она должна слегка переместиться вверх. Если мы всё сделали правильно, задняя крышка приподнимется, и её можно будет убрать.

Итак, мы выяснили, как в айфоне 4 снять крышку, и убедились, что это ненамного затруднительней, чем любой модификации. Теперь предложим несколько интересных решений.

Интересные идеи для тех, кто решил снять крышку с Айфона 4

На сегодняшний день различные онлайн-аукционы вроде eBay предлагают сменные крышки на iPhone 4 или 4S. Это может быть металлическая, разноцветная и даже прозрачная крышка. Цена такой сменной задней крышки составляет минимум $6. При желании можно заменить также переднюю панель, что полностью изменит облик мобильного устройства. Стоимость комплекта обычно начинается от $30.

Как уже было сказано, заменой задней крышки занимаются и сервисные центры. Если мы надеемся в будущем продать наш смартфон, лучше всего отказаться от затеи установки ярких и оригинальных сменных панелей. После замены задней крышки в сервисном центре iPhone будет приведён в надлежащее состояние и станет максимально привлекательным для потенциальных покупателей.

Электроника Apple, несмотря на высокое качество и огромную работоспособность, к сожалению, не вечна. Неаккуратная эксплуатация, несчастный случай или функционирование в предельном режиме приводят к преждевременному износу запчастей, соответственно, к поломке смартфона. Не стоит ждать, пока девайс окончательно отключится, а вы потеряете террабайты информации, заложенной в нем. Ремонт айфон 5, выполненный мастерами сети сервисных центров Педант.ру поможет сохранить рабочие функции гаджета в полном объеме без потери времени и переплат.

Как разобрать телефон Apple iPhone 3GS для замены дисплея или корпуса

Разбираем телефон Apple iPhone 3GS для замены дисплея или корпуса.

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас. Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

PH0 крестовая отвертка Phillips

Инструмент для разбора корпусов аналог SRT-6 или медиатор Присоска

Сначала проденьте что-нибудь вроде скрепки в отверстие в верхней части телефона. При этом открепится держатель SIM-карты.

Телефон со снятым держателем SIM-карты должен выглядеть так:

На другом конце телефона вы увидите два шурупа. Выкрутите их.

Теперь прикрепите присоску в нижней части экрана. Будьте осторожны, не придавливайте ее слишком сильно, чтобы не повредить экран. Затем, держа телефон одной рукой с обратной стороны, другой рукой медленно потяните на себя присоску. При этом экран отсоединится, но с другой стороны он еще держится на трех шлейфах.

Приподняв экран, вы сможете добраться до шлейфов. Два из них, обведенных кружками на картинке, нужно просто потянуть вверх и вытащить из разъемов.

Третий шлейф, обведенный кружком на картинке ниже, прижимается черным фиксатором. Поднимите фиксатор и вытащите шлейф из разъема. Теперь можно разделить телефон на две части.

Должно получиться так:

Выкрутите два шурупа с каждой стороны телефона.

Шурупы на другой стороне заклеены полоской скотча, которую нужно отклеить.

Теперь выкрутите шуруп, обведенный кружком на картинке:

Чтобы снять дисплей, подденьте его инструментом для разбора корпуса или кредиткой:

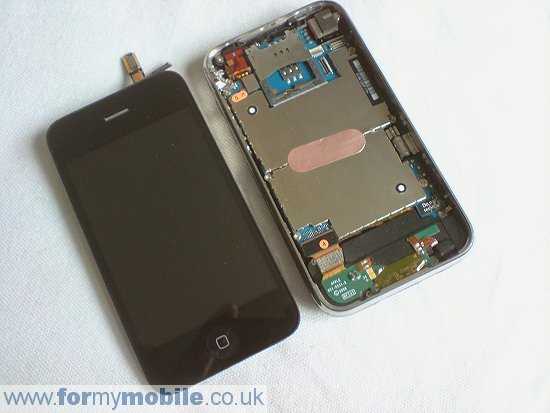

Итак, вы сняли ЖК-дисплей телефона:

Сборку производить в обратном порядке.

Рекомендую еще интересное:

Вы можете оценить эту статью:

Как открыть крышку разновидностей айфона

Как удалить страницу с ВК с телефона айфон — пошаговая инструкция

Последовательность действий для снятия крышки с айфона проста. Для начала требуется освободить устройство от чехла и подобрать подходящую по сечению шурупа отвертку. В зависимости от модели существуют незначительные отличия в работе.

Сегодня модели iPhone представлены в широком диапазоне – от первых серий до 10 и выше. Все они подлежат разбору для ремонта или установки сим-карты.

Модели 5, 5s и se

На данный момент считаются самыми распространенными модели 5, 5s и se

Поэтому важно знать, как снять крышку с айфона 5s и se, чтобы не спровоцировать новых проблем с устройством

В представленном вопросе необходимо выполнить такую последовательность действий:

Отключить устройство и передвинуть рычаг громкости в минус.
Винтики в представленных моделях расположены по обе стороны от зарядного отверстия. Их нужно прокрутить подходящей отверткой, а потом убрать на белый листок бумаги

Это важно, поскольку в противном случае будет тяжело найти их.
Далее взять в руки телефон дисплеем вниз и двумя большими пальцами немного надавить на крышку. Одновременно ее продвинуть вверх.. Откручивание винтиков

Откручивание винтиков

Если все действия, как открыть крышку айфона 5, 5s и se, будут выполнены в соответствии с инструкцией, проблем не возникнет. Крышка с легкостью отойдет от мобильного телефона.

Модели 6 и 7 серии

В представленных моделях сим-карта вставлена в отдельный боковой отсек. Поэтому перед вскрытием крышки следует ее вынимать, а мобильное устройство полностью отключать. В отличие от пятой серии здесь потребуется отвертка с пятиконечным сечением. Отмечается, что айфон 6 и 7 серии имеет некоторые склеенные элементы. При разборе у владельца не должно возникнуть трудностей. Если крышка открывается с трудом, значит, работа проходит с допущением ошибок.

Важно! Можно дополнительно приобрести кольцо на присосках, с помощью которого происходит снятие крышки. Присоску прикрепляют к крышке телефона и после откручивания всех шурупов тянут за кольцо. Крышка с легкостью отходит от основания

Крышка с легкостью отходит от основания.

Кольцо на присоске

Гаджет 8 серии

Для разбора представленной модели необходимо воспользоваться отверткой с пятиконечным сечением. Домашние стандартные отвертки использовать нельзя, поскольку будет повреждена резьба, что доставит неудобства в дальнейшем использовании шурупов.

После того как шурупы будут вынуты, необходимо воспользоваться любой пластиковой картой. Ею поддевают крышку и поднимают ее, снимая с основания.

Устройство 10 серии

У айфона 10 серии винтики располагаются с двух меньших сторон. Для их откручивания также используют отвертку со звездообразным сечением. Корпус открывается как книга, для чего используют пластиковую карточку или специальные тиски с присосками.

Внимание! Разбор телефона не потребуется, если владелец забыл пароль и хочет его восстановить. Нельзя снять аккумулятор и тем самым перезагрузить ПО. В этом случае необходимо обратиться в сервисный центр, где будет проведено восстановление с помощью специальных программ

Иными словами, меняется прошивка устройства, что практически невозможно осуществить в домашних условиях

В этом случае необходимо обратиться в сервисный центр, где будет проведено восстановление с помощью специальных программ. Иными словами, меняется прошивка устройства, что практически невозможно осуществить в домашних условиях

Нельзя снять аккумулятор и тем самым перезагрузить ПО. В этом случае необходимо обратиться в сервисный центр, где будет проведено восстановление с помощью специальных программ. Иными словами, меняется прошивка устройства, что практически невозможно осуществить в домашних условиях.

Как разобрать Айфон?

Сразу отметим, что самостоятельно разбирать iPhone – дело рискованное. Даже замена задней панели с целью установки светящегося логотипа на iPhone 5 может закончиться поломкой и необходимостью дорогостоящего ремонта в сервисном центре. Однако если вы всё-таки уверены в своих силах, приведенная ниже инструкция должна вам помочь.

Откручиваем винты снаружи. Делаем это с помощью специальной отвёртки Pentalobe.

Приподнимаем экран. Для этого нужна специальная присоска.

Теперь отсоединяем шлейфы от экрана, открутив небольшие винтики, прикрепляющие их. Также открепим антенну и сам дисплей. Чтобы было удобнее поддевать шлейфы, используйте специальную пластиковую лопаточку.

Далее откручиваем фиксаторы шлейфов на материнской плате.

Теперь можно удалить батарею

Обратите внимание на то, что держится она на клее, так что для отсоединения придётся использовать лопаточку. После этого можно открутить камеру, которая удерживается на корпусе с помощью двух винтов

После этого можно открутить камеру, которая удерживается на корпусе с помощью двух винтов.

Далее отсоединяем оставшиеся разъёмы (микрофон, антенна), а также шлейф задней панели, ведущий к материнской плате. Затем снимаем слот для сим-карты.

На этом разборку лучше завершить. Вообще проводить ремонт и тюнинг iPad и iPhone лучше в специализированной мастерской.

Как разобрать iPhone 5 и как открыть крышку айфона

В iPhone 5 замена корпуса возможна не только в условиях сервисного центра. Можно легко iPhone 5 в домашних условиях, впрочем, как и другие, более совершенные модели – 6, 7.

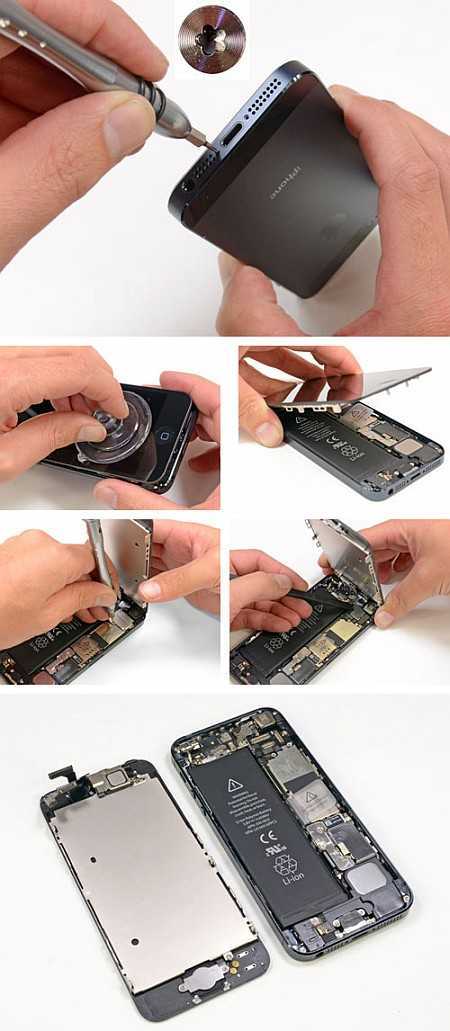

Модель iPhone 5C разборка, этапы:

1. Первое действие это откручивание винта внизу корпуса гаджета. В устройствах версии 5 и выше используются так называемые пятилепестковой болты для предотвращения самостоятельной разборки телефона пользователем. В более ранних моделях применялись крестовые винты.

Итак, нужно открутить два винта внизу панели телефона. Если специальной отвертки у вас нет, можно воспользоваться плоским инструментом, подточив его по бокам. Но имейте в виду что если вы не будете пользоваться специально предназначенными для разборки айфона инструментами, болты могут сочетаться. Поэтому перед тем как разбирать устройство, запаситесь дополнительными болтами с крестовидной шляпкой.

Возьмите вакуумную присоску и приподнимите экран, аккуратно помогая себе лопаткой. Для чего используется лопатка? Для того чтобы не повредить экран

Так, для этой цели можно было бы воспользоваться отверткой, в этом случае шансов повредить дисплей были бы увеличены.
Осторожно приподнять экран со стороны кнопки Home.
Снова обратиться к помощи крестообразной отвертки и отсоединить два Болта на которые крепится экран. При помощи лопатки разделить корпус на 2 части.
Отвинтить кнопку Home

А затем снять ее с устройства.
В верхней части смартфоны снять камеру, динамик и датчик приближения. Но перед этим нужно осторожно снять крепежную пластину.
Затем нужно закончится разбор передней панели тем, что удалить металлическую защиту.
Теперь можно приступить к разбору корпуса айфона. И первым делом Необходимо извлечь аккумулятор, чтобы не подвергать себя опасности удара током. Для этого нужно отсоединить от платы шлейф. Делается это при помощи той же лопаты.

Имейте ввиду, что аккумулятор приклеен, и нужно приложить усилия, чтобы достать его из телефона. Однако крепление батареи при помощи клея не сильное, и даже при легком усилии аккумулятор выйдет из корпуса.

1. Достать камеру. Сделать это довольно легко, поскольку, в отличие от предыдущей модели смартфона от Apple, камера ничем не крепится к корпусу.
2. Извлечь материнскую плату. Для этого нужно открутить винты и контакты под задней панели. Здесь можно увидеть что плата крепится достаточно сильно. Но после отвинчивания болтов она легко извлекается из устройства.
3. Удалить защитную пленку процессора, и достать его.
4. Достать из аппарата антенну Wi-Fi, разъем для наушников, динамик. Все детали крепится к корпусу достаточно большим количеством клея. Чтобы извлечь их, нужно аккуратно удалить клейкую массу.
5. Извлечь оставшиеся детали — антенну Wi-Fi, аналогичное устройство GPS, вибромотор для звонка.
6. Все, процедура под названием iPhone 5 разборка, и ответ на вопрос как открыть заднюю крышку, завершены. Запомнив эту несложную инструкцию, любой пользователь сможет понять, как осуществляется в iPhone 5s замена корпуса. Собрать корпус на iPhone 5S можно следуя этим же указаниям в обратном порядке. При включении гаджета после сборки потребуется разблокировать устройство, введя пароль.

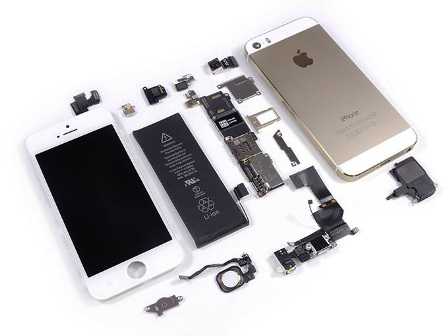

Так выглядит полностью разобранный айфон 5S:

Как видите, разобрать iPhone 5 своими руками – не очень трудная, посильная каждому, кто хотя бы немного разбирается в технике, задача. Замена корпуса на iPhone 5, когда это необходимо после его повреждения, что часто случается после 2-3-х лет пользования, тоже может быть выполнена владельцем гаджета самостоятельно. Но если вы опасаетесь повредить некоторые части корпуса айфон или его внутренние элементы, лучше не рискуйте снимать заднюю панель и открывать «начинку». Пусть замена корпуса iPhone 5, 6 или другой версии гаджета будет произведена специалистом сервисного центра.

Как открывать заднюю крышку Айфона

Для начала нужно подготовить место для работы, на котором будет удобно и просторно. Рекомендуется положить на стол обычный белый лист, он пригодится в ситуации, если будет уронен винт или иная маленькая деталь.

Следите, чтобы поверхность рабочего места была чистой и сухой, влияние воды и агрессивных сред могут отрицательно сказаться на работоспособности устройства. Также потребуется мини отвёртка и собственно сам девайс. Без отвертки открыть Айфон не получится

Айфон 4 и 5

Инструкция по вскрытию iPhone 4 и 5 версии:

ОтключитеiPhone, и удостоверьтесь в этом, иначе можно сильно навредить электронному устройству

Передвиньте рычажок звукового режима в позицию тишины, так, чтобы показалась красная полоска.
Осторожно открутите 2 винта на нижней части устройства, которые располагаются по обе стороны от зарядного разъёма. Старайтесь не повредить прорезь

Положите винтики на листок, чтобы потом их можно было найти.
Возьмите iPhone обеими руками, расположив его вниз экраном. Двумя большими пальцами одновременно слегка нажимайте на заднюю крышку и проталкивайте вверх её до упора, пока не будет слышен щелчок. Как правило, для проведения подобной процедуры прикладывать большой силы не требуется.
Крышка с лёгкостью будет отделена от корпуса. Затем можно сменить заднюю крышку, почистить элементы внутри аппарата от грязи или сделать иные требуемые манипуляции.

iPhone 6 и 7

В Айфона 6 и 7 снять крышку можно так:

1. Удостоверьтесь, что устройство отключено, выньтеSIM-карточку. Необходима скрепка для нажатия на клавишу выброса.
2. Перед тем, как начать процедуру открытия крышки, нужно коснуться любой поверхности из метала, иначе возможно повредить чувствительные детали статическим зарядом (можно использовать антистатические перчатки).
3. В устройстве есть приклеенные элементы. Если разбор осуществляется с усилием, значит, что-то делается неверно. Аккуратно раскладывайте все детали, тогда при сборке не будет возникать трудностей. Также может произойти удаление всей информации, в связи с чем рекомендуется создать резервные копии нужных данных.
4. Отвинтите отвёрткой-звёздочкой 2 винтика, находящихся у разъёма зарядки.
5. Аккуратным лёгким движением отделите дисплей присоской, стараясь не повредить шлейфы в Айфоне. Для открытия может потребоваться немного подогреть шов феном – ведь он проклеен специальным водонепроницаемым составом.

Важно! На Айфоне 7 заднюю крышку необходимо открывать слева направо

Айфон 8

Снять заднюю крышку на iPhone 8 можно следующим образом:

Открутите 2 нижних звездообразных винтика (Пенталоб), разогрейте экран

Используйте лопатку из пластмассы, чтобы не оставить царапин: нужно выдвинуть вниз экран и далее тянуть модуль слегка на себя в сторону нижних винтов с целью извлечь верхние зажимы.
Осторожно отщёлкните клипсы по периметру смартфона. Поднимайте экран не более, чем на 10°, чтобы не навредить креплению и шлейфам

Неосторожное движение может привести к обрыву шлейфа.
Когда все верхние клипсы и зажимы будут отщёлкнуты, осторожно поднимайте экран в правую сторону. Модуль лучше удерживать не более чем на 60° относительно корпуса.

Айфон 10

Процедура открытия крышки для iPhone 10 следующая:

Нужно открутить винтики задней крышки с 2-х сторон от зарядного разъёма отвёрткой Pentalobe P2 (звездообразной). Подденьте края крышки спуджером (пластиковая лопатка), если потребуется – слегка нагрейте рамку экрана

Одновременно удерживая приоткрытый край лопаткой из пластика, предельно осторожно, чтобы не повредить шлейфы, открывайте корпус в правую сторону спуджером
Обратите внимание, что корпус Айфона 10 открывается как книга.

Потяните модуль слегка на себя, в сторону нижних винтов для извлечения верхних зажимов из корпуса.

Открывайте заднюю крышку. Подставьте под неё маленький предмет, к примеру, коробочку, для удерживания её под определённым углом.

Как правильно и быстро открыть крышку Айфона?

Отличительной особенность Iphone является невозможность самостоятельной разборки телефона. Еще во время презентации первого «яблочного» гаджета производители уверили, что открыть заднюю крышку смартфона в домашних условиях достаточно сложно, а иногда и вовсе невозможно. Кроме того, самостоятельная разборка девайса приводит к потере гарантии, поэтому при возникновении каких либо проблем сервисный центр может отказать в обслуживании телефона. Однако если же вы решили самостоятельно открыть Айфон, вам следует придерживаться определенных инструкций, представленных ниже.

iPhone 4 и 4s

Для того чтобы снять крышку iPhone 4 или 4s нам потребуется лишь специальная подходящая отвёртка для гнёзд внизу устройства (где расположен вход для зарядки) и немного терпения. В отличие от более поздних моделей сделать это намного проще:

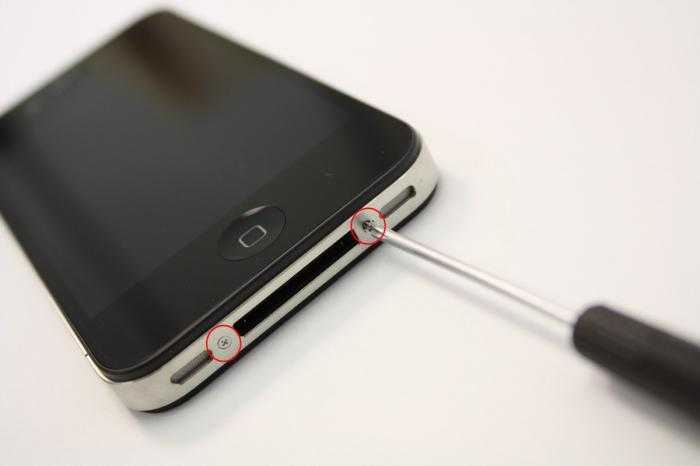

Аккуратно открутите винты (их всего два). Положите их на место, где они не потеряются.

Откручиваем два винта

• Теперь установить свои большие пальцы на поверхность крышки чуть ниже логотипа Apple, ближе к краям устройства, указывая ими в сторону яблока. Получится так, будто оно собирается упасть между ними.
• Немного подтолкните крышку вверх так, чтобы внизу появилась щель. То есть, крышка чуть-чуть отойдёт вверх. Затем очень аккуратно можете отделить её от устройства. Готово! Теперь вы можете увидеть всё, что находится внутри вашего смартфона.

Немного подтолкните крышку вверх

Чтобы закрыть своё устройство достаточно приложить крышку сверху, потянуть её пальцами вниз и закрутить винты.

Подготавливаем iPhone 5s к разборке

Если вы все-таки решились разобрать свое устройство, например, для замены корпуса, то нужно обзавестись некоторыми инструментами. Простой набор небольших отверток для этой процедуры не подойдет, так как разработчики позаботились о том, что замена деталей может быть сделана только при помощи специальных инструментов. Подходящие наборы можно легко найти в интернете, и стоят они не очень дорого.

Необходимые инструменты:

• отвертка с пятью лепестками;
• крестовидная отвертка;
• специальная присоска (очень важный элемент, без которого невозможно поменять корпус смартфона);
• маленькая лопатка из мягкого, но плотного материала (не из металла).

Пошаговая инструкция разборки

Шаг 1

Желательно сделать резервную копию телефона. Затем выключите телефон и выньте из него сим-карту.

Шаг 2

При помощи отвертки Pentabole выкрутите два винта. Они расположены на нижнем торце смартфона, по бокам от разъема.

Важно помнить, что снизу экрана находятся шлейфы от кнопки Home и разъема. Поэтому, если вы резко и сильно поднимите экран над корпусом – вы можете порвать их.. Поднимать дисплей над корпусом можно:

Поднимать дисплей над корпусом можно:

• Используя присоску. Ее нужно прикрепить к экрану телефона, сразу над кнопкой Home. Совершая движения присоской с экраном вправо-влево аккуратно (помним про шлейфы) поднять экран на 2-3 мм. Далее вставляем специальную лопатку (из набора для разборки корпуса) с одной стороны дисплея и поднимаем его выше.
• Иногда дисплей поднимают при помощи лопатки. Если делать это неаккуратно – можно повредить корпус телефона и лишить его герметичности.
• Если телефон неоднократно разбирался – бывает, что дисплей легко поднимается без использования специнструментов – достаточно аккуратно поддеть его. Но такое происходит довольно редко.

После выполнения этого шага вы должны получить телефон с приподнятым дисплеем:

Шаг 4

При помощи пинцета или лопатки нужно отсоединить шлейфы кнопки «Home» и разъема.

Шаг 5

Поднимаем нижний край дисплея. Верхний придерживаем на месте, так как там еще остаются подключенные шлейфы.

Шаг 6

Используя крестовую отвертку, выкручиваем 4 винта, фиксирующих металлическую пластину, которая закрывает разъем для подключения дисплея.

Шаг 7

При помощи пинцета или специальной лопатки отключаем 3 разъема и снимаем дисплей.

На этом все. Снятие дисплея iPhone 5s –окончено. Чтобы поставить новый дисплей – нужно пройти по данной инструкции в обратном порядке.

• Будьте внимательны при разборке смартфона!
• Не теряйте винты и другие детали – для этого организуйте себе рабочее место, используйте лотки для мелких деталей.
• Не путайте местами винты, так как многие из них различаются по длине и путаница может привести к поломке смартфона.

P.S. Если статья вам помогла, ставьте лайки, вступайте в группы в соцсетях. Спасибо!

Пользователи айфон 5s после нескольких лет активной эксплуатации устройства иногда пытаются его разбирать. При этом недостаточно выяснить, как снять крышку с айфона, нужно уметь ориентироваться в «начинке» девайса. Как разобрать iPhone 5S – одну из самых популярных версий мобильных гаджетов от эппл – смотрите в пошаговой инструкции ниже.

Замена корпуса на iPhone 5S потребует использования следующих 4-х инструментов:

• Pentalob – пятилепестковой отвертки.
• Крестообразной отвертки.
• Вакуумной присоски (без присоски замена корпуса на iPhone 5C вряд ли будет возможной).
• Лопатка из пластика (или что-то аналогичное).

Основные ошибки

Если ремонт устройства проводится человеком, который не имеет достаточного опыта, то могут возникнуть различные сложности, и из-за них смартфон может быть сильно поврежден. Чтобы в процессе разборки не возникло подобного, следует ознакомиться с главными ошибками, которые допускают новички.

Если вы решили поменять корпус смартфона самостоятельно и не знаете, как открыть Айфон 5, то нужно следовать определенным правилам:

Владелец смартфона должен быть полностью уверен в том, что он справится со всей процедурой ремонта. Небольшая доля сомнения может сильно повредить. Следует внимательно ознакомиться с инструкцией по ремонту, посмотреть видео. Это правило должно касаться не только разборки iPhone 5s, но и ремонта других электронных устройств. Если какой-то момент непонятен, то лучше доверить это профессионалам. Все этапы ремонта должны проводиться очень аккуратно и внимательно, даже если это займет не один час

Все элементы внутри устройства являются очень хрупкими, и малейшая неосторожность может их повредить. Ремонтируя свое устройство, следует понимать, что гарантию на ремонт никто не даст, и последующее восстановление может обойтись гораздо дороже

Ни в коем случае не следует проводить ремонт при помощи подручных средств. Для этого нужно приобрести специальный набор для ремонта смартфонов. Иначе повреждения iPhone 5s могут быть непоправимыми, и тогда придется покупать новый телефон. В устройстве гаджета имеется множество мелких деталей, поэтому перед разборкой рекомендуется подготовить специальную емкость, в которую следует складывать все части вашего устройства.

Разборка iphone 6

Радостная новость: iphone 6 легче собирать и разбирать по сравнению с предшественниками. Это, несомненно, связано с тем, что аппарат стал тоньше, но больше. Благодаря этим изменениям, доступ к деталям стал проще, они размещены в более просторном корпусе.

• Экран этого аппарата удерживается двумя винтами типа»pentalobe», для их выкручивания потребуется специальная отвертка, о которой мы ещё скажем пару слов.
• Бережно снимаем дисплей при помощи присоски.
• При помощи подходящей отвертки типа PH откручиваем металлическую защиту, перекрывающую доступ к шлейфам. Пока мы её не снимем, вытащить экран не удастся. Необходимо отсоединить металлическую пластину, прижимающую шлейфы и мешающую снять экран полностью.
• Вынимаем кнопку HOME
• На одном шлейфе размещаются камера и слуховой динамик, отсоединяем их.
• Разбираем дисплей, с него необходимо снять защитную пластину.
• Батарея, как и на предыдущих моделях держится благодаря двусторонней клейкой ленты. Поддевайте его пластиковой лопаткой с разных сторон, пока не получится его снять. Но будьте внимательны и осторожны.
• Заднюю камеру вынимаем при помощи пинцета
• Этим же инструментом вынем антенны.
• Отделите материнскую плату.
• Извлекаем вибромотор.
• После этого следует перейти к полифоническому динамику.
• Разъем зарядки на iphone 6 размещен вместе с разъемом аудио, на одном шлейфе, поэтому их замена по отдельности невозможна.
• При помощи пинцета отделяем шлейф кнопки включения/выключения телефона, громкости и отключения звука.

Более подробно разборку Iphone 6 вы можете просмотреть в данном видео

Хотелось бы добавить несколько слов о специальных инструментах, которые потребуются для разборки смартфонов Apple.

Как мы уже выяснили, нам не обойтись без:

1. Присоска
2. Пластиковый медиатор или специальная лопатка
3. Пинцет
4. Набор специальных отверток

Именно на отвертках хочется остановиться подробнее, давайте рассмотрим какими характеристиками и дизайном они должны обладать, чтобы разборка iphone прошла без сучков и задоринок.

В качестве примера оптимального набора отверток для ремонта электроники, предлагаем рассмотреть набор бит для точных работ c держателем, производства VIRA.

Прежде всего, держатель. Он выполнен из ударопрочного пластика и для удобства хвата имеет резиновое покрытие. Держатель длиной 11 см, можно обхватить ладонью целиком, при этом он не слишком длинный.

Традиционно для подобных держателей, считается важным наличие вращающейся площадки. Вы можете давить на инструмент, при этом корпус будет легко вращаться пальцами.

Включает в себя 28 бит:

• 25 мм SL1.5,
• SL2.0, SL3.0
• PH000，PH00，PH0，PH1
• T4, T5, T6, T7, T8, T10, T15, T20
• H2.0, H4.0
• PZ1，PZ0
• ★0.8, 1.2, 1.5, 2.0
• ▲, 2.0, 2.3
• Y 2.0мм, ∪2.6мм
• ⊙1.0

Перечисленные типы бит легко позволяют ремонтировать любой узел аппаратов Apple, включая шлиц «pentalobe».

Особое внимание нужно обратить на материал бит и их дополнительную обработку. Материал используется с высокой твердостью, чтобы наконечники со временем не стирались, или стирались меньше. Биты комплекта VIRA производятся из хром-ванадия, твердого и прочного материала

Биты комплекта VIRA производятся из хром-ванадия, твердого и прочного материала.

Поскольку разборка iphone — это постоянная работа с мелкими деталями и крепежом малых размеров, лучше, чтобы биты имели магнитный наконечник. Так крепеж проще подхватить, поместить в отверстие в корпусе смартфона.

Особое внимание уделено размещению комплекта в упаковке. Каждая бита находится собственной ячейке, они закреплены неподвижно и не смешиваются при переноске набора. Коробка комплекта выполнена из качественного твердого пластика, который способен выдержать падение на пол с высоты человеческого роста

Коробка комплекта выполнена из качественного твердого пластика, который способен выдержать падение на пол с высоты человеческого роста.

Для дополнительного удобства хранения, коробка имеет сзади выдвижной зацеп. Благодаря этому, комплект можно подвесить на стене.

Теги:

электроника

Оцените материал:
