Что такое индукционное зарядное устройство?

Принцип работы беспроводного устройства для зарядки гаджетов

Стандарт беспроводного питания называется Qi. По-русски слово произносится как «Ци». Такое имя стандарт носит в честь термина восточной философии. Он разработан Консорциумом беспроводной электромагнитной энергии WPC. Эта организация объединяет мировых производителей электроники и ставит перед собой важную задачу — стандартизировать процесс зарядки гаджетов индукционным методом.

В ближайшем будущем все девайсы можно будет заряжать без подключения к сети. Это невероятно удобно. Каждый из нас хотя бы раз сталкивался с ситуацией, когда разряжается смартфон. Приходится в срочном порядке искать выход. В скором времени модули беспроводной зарядки появятся во всех общественных местах, а также дома у каждого юзера. В домашних условиях можно просто расположить модуль в удобном месте, и он никогда не потеряется, в отличие от проводной «зарядки». Достаточно просто поместить на него гаджет и немного подождать, пока пополнится ёмкость аккумулятора.

Принцип работы беспроводной «зарядки» основан на свойствах индукционной катушки передавать электрический ток. В школьном курсе физики нас учили, что при подключении индукционной катушки к источнику питания в ней, перпендикулярно виткам катушки, возникает магнитное поле. Таким образом, если расположить две катушки в радиусе действия магнитного поля и при этом подключить одну из них к источнику питания, то во второй катушке появится напряжение

При этом важно учитывать тот факт, что две индукционные катушки ни в коем случае не должны соприкасаться между собой. Такой простой принцип положен в работу беспроводных зарядных устройств, поддерживающих технологию Qi

Схема принципа действия беспроводных зарядных устройств

Существует две разновидности стандарта Qi. Первая предполагает зарядку при низкой мощности — 5 ватт, а вторая — при высокой мощности — 120 ватт. Qi высокой мощности сейчас не выпускается производителями в силу объективных факторов. С помощью Qi на 120 ватт можно выполнить зарядку ноутбука. Qi на 5 ватт используют для пополнения ёмкости аккумулятора планшетных компьютеров и телефонов. Следует отметить, что для планшета и смартфона необходима различная сила тока. Беспроводное зарядное устройство для телефона создаёт силу тока в 1 ампер, а для планшетного компьютера — 2 ампера

При выборе аксессуара обязательно обращайте внимание на такие характеристики

Базы для зарядки Apple Wireless

Теперь мы переходим к беспроводной зарядке, и, как вы знаете, от AirPods 2, за исключением AirPods Max, эти наушники можно заряжать по беспроводной сети так же, как вы можете заряжать iPhone. Без сомнения, это удобство, так как, просто надев чехол на базу, можно заряжать наушники. По этой причине ниже мы оставляем вам несколько очень интересных вариантов.

Беспроводное зарядное устройство Belkin 3-in-1 BoostCharge PRO

Одна из самых популярных док-станций для зарядки там для устройств Apple это от Belkin. Он способен дать каждому из устройств, которые вы можете разместить в нем, мощность, необходимую для правильной зарядки, не повреждая аккумулятор. Его дизайн эффектный, полностью гармонирующий со всеми устройствами компании Cupertino.

С одной стороны, вы не только сможете поместите свои AirPods на его основание , но по бокам у него есть адаптер MagSafe, который позволит вам заряжать два чехла AirPods 3 или Pro одновременно, или iPhone, если у вас его модель не ниже 12. С другой стороны. сбоку вы также можете разместить свои Apple Watch, чтобы с комфортом их заряжать. Он доступен в двух цветах, черном и белом, поэтому вы можете выбрать тот вариант, который вам больше всего нравится.

Беспроводное зарядное устройство Anker

Зарядные базы, в которые вы можете размещать и заряжать различные устройства, действительно полезны, если у вас есть устройства, которые вы можете установить в них. По этой причине некоторые пользователи предпочитают беспроводные зарядные устройства, подобные этому, предоставляемые брендом Anker. на который вы можете поставить свои AirPods с беспроводной зарядкой , а также iPhone или любое другое устройство, использующее эту технологию.

В этом случае Анкер предоставляет до 15 Вт мощности , более чем достаточно для правильной зарядки ваших AirPods. Это идеальный вариант, который можно разместить на столе или просто на прикроватной тумбочке, чтобы иметь возможность заряжать свои устройства в любое время, просто поместив их на нее.

Беспроводное зарядное устройство Hoidokly 2-in-1

Зарядные базы обычно состоят из трех станций для трех разных устройств. Однако этот вариант HOIDOKLY обеспечивает фантастическое решение для всех пользователей iPhone и AirPods и хотите заряжать оба устройства в одном месте и в одно и то же время.

Он имеет две поверхности для беспроводной зарядки , один для мобильного устройства и один для AirPods, совместимых с беспроводной зарядкой. Кроме того, одним из самых положительных аспектов этой зарядной базы является то, что она обеспечивает адаптированную скорость зарядки, чтобы не повредить аккумулятор устройства и, таким образом, сохранить его в хорошем состоянии как можно дольше. Доступен в двух цветах: черном и белом.

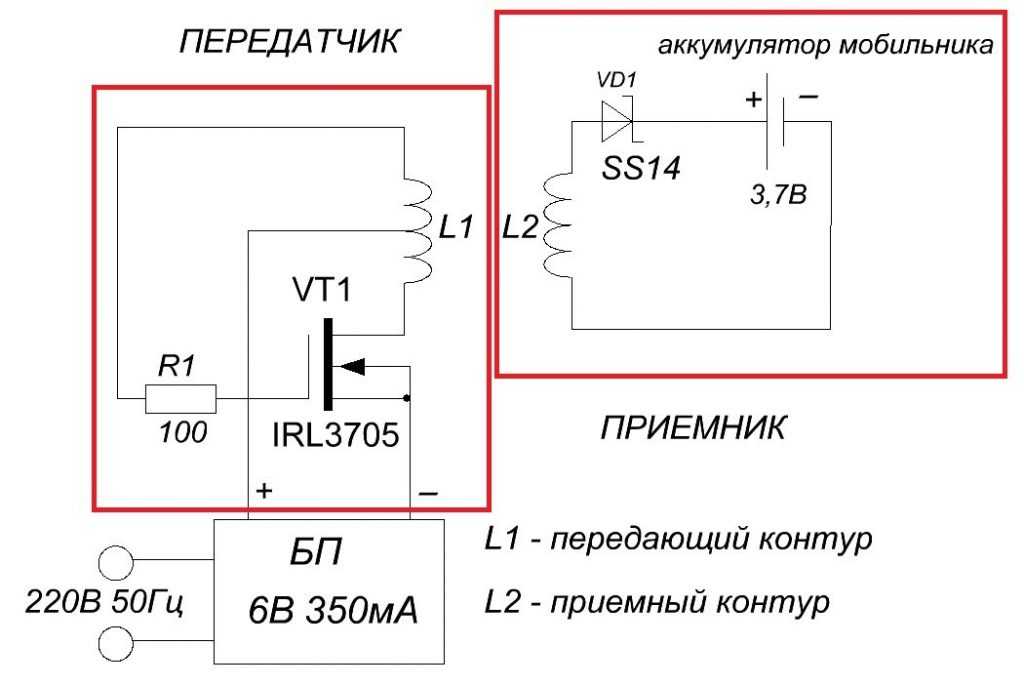

Можно ли изготовить беспроводную зарядку собственноручно?

Беспроводные зарядные устройства имеют достаточно высокую стоимость, учитывая, что они представляют собой обычную индукционную катушку. Возникает вопрос: «Как сделать модуль своими руками?». В принципе, если вы обладаете знаниями основ физики и специальным оборудованием для измерения силы и мощности электрического тока, это не будет большой проблемой. Фанаты радиоэлектроники способны собрать и не такие простые устройства, но обычным пользователям мы не рекомендуем проводить подобные эксперименты.

На сайте aliexpress.com можно найти отдельно приёмники беспроводных устройств для некоторых моделей смартфонов, среди которых линейка Samsung Galaxy, Google Nexus. Его достаточно просто установить в телефон. Под крышкой у девайса находятся два контакта, которые предусматривают положительный и отрицательный полюс. Достаточно купить и подключить ресивер, после чего можно провести тест беспроводной зарядки. Такой выход оптимален, если у вас каким-то образом появилось беспроводное зарядное устройство, например, вам преподнесли подарок, а ваша модель гаджета ещё не поддерживает функцию Qi.

Беспроводная технология заряда аккумулятора набирает всё большую популярность в современном мире. В будущем во многих общественных местах можно будет восполнить ёмкость аккумулятора. Ожидается, что беспроводными зарядными устройствами будут оснащены стадионы, парки, рестораны, кинотеатры, фастфуды. При покупке смартфонов мы рекомендуем обращать занимание на поддержку функции Qi, которая присутствует во всех флагманских моделях 2015 года.

Магнитно-индукционные станции

Такие зарядные устройства способны передавать энергию на расстояние не более 1 см. При этом используемая частота переменного тока варьируется от 100 до 357 кГц. Чтобы зарядить смартфон с помощью такого устройства необходимо, чтобы он поддерживал установленный диапазон частот зарядного устройства.

Магнитно-индукционные зарядки работают на простом принципе, который был открыт еще в 19 веке. Станция, подключенная к электрической сети, содержит индукционную катушку. При прохождении по ней электрического тока, катушка создает вокруг себя магнитное поле.

В устройстве располагается аналогичная катушка, которая это поле улавливает. Полученная энергия конвертируется в постоянный ток, необходимый для подзарядки аккумулятора смартфона. Конечно, это только общий принцип работы станции, на самом деле все обстоит гораздо сложнее. В схему включены трансформаторы, выпрямители, резисторы, контроллеры и множество других элементов, обеспечивающих правильную работу цепи.

К магнитно-индукционным станциям относятся беспроводные зарядные устройства Qi и PMA.

Qi

Производители смартфонов в 2008 году создали Консорциум беспроводной передачи энергии. Цель его была в объединении различных производителей для изобретения универсальной технологии беспроводной подзарядки множества моделей гаджетов. В результате на свет появилась технология Qi (ци). В китайской философии так называется энергия жизни.

Работа Консорциума позволила определить требования и принципы работы гаджетов и зарядных станций к ним с поддержкой выше обозначенного стандарта. Теперь пользователи могут без оглядки на производителя использовать универсальную беспроводную зарядку для практисеки любого смартфона.

Этот же стандарт используется и в iPhone, начиная с 8 версии и выше. Самсунг Галакси последних поколений также могут подключаться к данной станции.

PMA

Эта технология родилась на 4 года позднее – в 2012 году. разработкой ее занимается компания Power Matters Alliance. В большей степени данный стандарт распространен в Соединенных Штатах.

Этот стандарт поддерживает не так много устройство, как технологию Ци, но все же есть в ней и свои преимущества. Зарядная станция состоит из двух частей, и РМА делают акцент не на ресивер, а на трансмиттер. Кроме того, частота работы варьируется от 277 до 357 кГц.

Что делать, если смартфон не поддерживает беспроводную зарядку

Отсутствие поддержки беспроводной зарядки вовсе не ставит крест на возможности зарядить телефон без кабеля. Сторонние производители разработали специальные аксессуары, предназначенные для этой цели. Они делятся на две категории.

Пластины

Ресиверы-пластины для беспроводной зарядки представляют собой тонкую пластиковую карточку, внутри которой расположена катушка индуктивности. С помощью тонкого контактного шлейфа она подключается к служебным контактам или аккумулятору и аккуратно укладывается под крышку. Малая толщина позволяет свободно поместиться в узкий зазор. Такие пластины-приемники практически не утяжеляют смартфон и не влияют на его внешний вид. Существенным ограничением является только совместимость с узким кругом моделей со съемной крышкой. В противном случае придется разбирать устройство и колдовать с паяльником.

Чехлы

Владельцы смартфонов iPhone тоже хотят попробовать беспроводную зарядку. Но яблочные смартфоны никогда не имели съемной крышки. Батарея у них запрятана глубоко внутри, места там мало и просто так к ней не пробраться. Выходом из ситуации становятся специальные чехлы. В их задней части внутри расположена такая же пластина, только контакты от нее подводятся не к батарее, а в разъем Lightning. Для этого в нижней части чехла установлен соответствующий штекер. Минусами подобного решения являются увеличение размеров смартфона, а также не самая низкая цена на красивые чехлы с беспроводной зарядкой Qi.

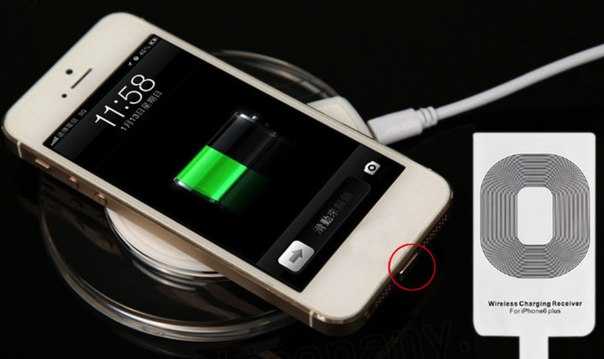

Компромиссным решением является пластина Qi, подключаемая к разъему Lightning, но лишенная своего корпуса. Благодаря малой толщине ее можно положить под любой чехол , не ограничивая себя в выборе. Для смартфонов на Android , корпус которых неразборный, также есть аналоги с разъемом MicroUSB или USB Type C.

Современные технологии буквально без спроса врываются в нашу жизнь. Когда-то люди и представить себе не могли, что смогут общаться друг с другом на расстоянии в тысячи километров. Потом изобрели телефон, и это стало возможно. Но даже тогда люди не предполагали, что с этими самыми телефонами уже довольно скоро можно будет ходить по улице и звонить из любого места.

Сегодня же технологии снова сделали шаг вперёд, а причиной этому стали беспроводные зарядки телефонов . Никола Тесла даже представить себе не мог, что уже так скоро его идеи о передаче электрического заряда на расстоянии по воздуху будет воплощена в жизнь. В общем, это произошло, и беспроводные зарядки постепенно наполняют рынок аксессуаров для мобильных устройств.

С появлением любого нового технического решения сразу же создается море мифов, которые не имеют под собой никакого толкового обоснования. Так произошло и с зарядками для телефона. Давайте рассмотрим некоторые мифы и попробуем их развеять. Итак, приступим.

Какие стандарты имеются у данной технологии?

Безусловно, в каждой сфере имеются нормы и номиналы, которые принято называть стандартами. Самый распространенный из них является стандарт, разработка которого происходит уже на протяжении 7 лет, компанией WPC (Wireless Power Consortium)
. Название стандарта принято называть китайским словом “Qi”
, что, если произнести на русском будет, как “Ци”
.

Как-раз таки этот стандарт отличен тем, что он поддерживается практически всеми современными производителями смартфонов. Сейчас многие аэропорты, кафе, рестораны, клубы и прочие заведения практикуют беспроводную зарядку сотовых телефонов.

Общественный транспорт, единственный шанс индуктивной зарядки?

Как мы видели, статическая индукционная зарядка выступает скорее как инструмент, предлагающий больший комфорт для пользователя, чем как решение на будущее. Хотя он уже может быть интересен для общественного пользования (подзарядка автобусов или стационарных такси), он, похоже, не обречен на демократизацию среди людей, несмотря на несколько инициатив, которые заслуживают одобрения. (Беспроводное питание, WiTricity и т. Д.).

С другой стороны, открытие должно быть более детальным в отношении динамической индукционной зарядки. По общему признанию, его стоимость крупномасштабной разработки все еще кажется непомерно высокой, несмотря на заметный прогресс, достигнутый в Южной Корее за последние десять лет. Однако преимущества такой технологии вполне реальны: ограничение износа аккумуляторов, более низкая стоимость электромобилей, увеличенный запас хода, повышенный комфорт и т. Д. В этом смысле он мог бы стать технологическим прорывом, необходимым для демократизации электромобилей, поскольку он мог бы удалить все основные тормоза, осуждаемые автомобилистами.

Несмотря ни на что, реальность фактов очевидна: даже в среднесрочной перспективе динамическая зарядка за счет индукции не кажется способной развиваться в больших масштабах. Стоимость инфраструктуры такова, что весь флот необходимо будет перевести на электричество, чтобы такой проект стал жизнеспособным. Но в то же время индукционная зарядка уже должна присутствовать, чтобы люди согласились перейти на электричество. Ситуация, в которой трудно разобраться в любой государственной политике. И это без учета всех остальных вопросов, на которые нет реального ответа (эффективность тарификации, выставление счетов, стандартизация и т. Д.).

Тем не менее, спасение от индуктивного заряда могло произойти из локализованных и общественных проектов. Без оборудования всей дорожной сети наиболее надежной альтернативой является сосредоточение внимания на определенных конкретных участках. Который ? Например, основные внутренние автобусные линии, как это было на протяжении десяти лет в Южной Корее и других странах мира. Надо сказать, что большинство исследователей сходятся во мнении, что более рентабельно строить меньшее количество длинных трасс, чем множество коротких.

И снова проект OLEV — лучшая иллюстрация этого. Сравнивая эксплуатационные расходы на электрические автобусы с индуктивным зарядом и автобусы на компримированном природном газе (КПГ), которые следуют примерно по одному и тому же маршруту, проект показал, что первые были в 3,7 раза меньше. дороже круглый год, чем последние 28 . Включая затраты на создание инфраструктуры, наиболее оптимистичные сценарии также наводят нас на мысль, что в крупномасштабных автобусных сетях рентабельность может быть достигнута через 10-15 лет при условии, что стоимость строительства снизится в ближайшие 10 лет .

В конечном итоге, эти различные локализованные инициативы могут стать рычагом для тестирования технологии и надежды на значительную экономию за счет масштаба, единственный способ динамической индукционной зарядки, чтобы однажды достичь широкой публики.

Увидимся через 10 или даже 20 лет, чтобы узнать, решили ли государственные органы и производители пойти по этому пути.

Аахенский университет RWTH исследует индуктивную зарядку

При индуктивной зарядке катушка генерирует электромагнитное поле. Вторая катушка, расположенная под кабиной водителя в электромобилях, генерирует электрический ток от поступающих сигналов. Принцип известен по электрической зубной щетке. Электрические автомобили даже могут быть заряжены полностью бесконтактно во время движения.

То, что работает без проблем с зубной щеткой, потому что во время зарядки она неподвижно упирается в зарядную катушку, гораздо сложнее с движущимся электромобилем. Проект «InductInfra» в Аахенском университете Рейн-Вестфалии хочет исследовать, как индуктивная зарядка может быть реализована на автомагистралях. В случае успеха электромобили будут иметь неограниченный радиус действия и обходиться меньшими, а значит и более легкими батареями.

Аахенский университет RWTH разрабатывает необходимые инженерно-строительные концепции и хочет узнать, как индукционные модули для зарядки могут быть постоянно интегрированы в инфраструктуру. Министерство транспорта финансирует исследовательский проект в размере 1,9 млн. евро. «Динамическая индуктивная зарядка имеет потенциал для решения многих проблем электромобилей». Будь то размер батареи, вес или наличие зарядных станций — при индуктивной зарядке проблема дальности действия будет решена», — говорит министр транспорта Андреас Шойер.

Катушки будут активироваться транспортными средствами, предназначенными для них, и в противном случае будут неактивными. В случае аварии или пробки данный участок будет полностью отключен. Электромагнитные поля не опасны для человека, так как они изолированы полом автомобиля. Тем не менее, остается еще много вопросов без ответов, которые исследовательский проект должен прояснить в течение следующих нескольких лет.

Поставщик энергии EnBW уже тестирует аналогичную систему на практике. Новый учебный центр EnBW в рейнском порту Карлсруэ подключен к системе общественного транспорта через внутреннюю автобусную линию электростанции. Испытательная трасса на площадке EnBW имеет длину 100 метров и оснащена технологией индуктивной зарядки от пускового электродвигателя ElectReon. Еще 500 метров дороги общего пользования будут добавлены позже.

Индуктивная зарядка особенно интересна для грузовиков, так как они настолько тяжелы, что батареи обеспечивают только ограниченный диапазон. Для электромобилей технология более полезна при парковке. Однако на данный момент немецкие автопроизводители не планируют оснащать свои электронные автомобили этой технологией. Бренд Genesis компании Hyundai, с другой стороны, планирует предложить дополнительную индуктивную систему зарядки для своего первого чистого электромобиля, eG80. Эта технология будет особенно важна для автономных транспортных средств, которые никто не подключает к зарядным станциям.

Однако до сих пор нет единого международного стандарта для индуктивной зарядки, поэтому каждая модель транспортного средства работает только со своей собственной зарядной платформой.

Одним из поставщиков систем индуктивной зарядки является компания IPT Technology из Баден-Вюртемберга. IPT оснащает паромы этими системами и может индуктивно заряжать их до 100 кВт. На юге Норвегии используется один такой паром на 50 пассажиров. Он пересекает реку и соединяет районы города Фредрикстада. Вместо длительных пауз зарядки аккумуляторы заряжаются индукцией во время посадки пассажиров. Каждый процесс зарядки занимает чуть менее 2 минут, при этом в батарею поступает 2 киловатт-часа электроэнергии. Этого достаточно для поддержания постоянного уровня заряда батареи на уровне около 72 %.

Таким образом, индуктивная зарядка может решить многие из современных проблем электромобилей. Однако, поскольку технология еще не до конца разработана и нет единых стандартов, пройдут годы, прежде чем производители серьезно отнесутся к этой теме.

В чем плюсы и минусы бесконтактной зарядки

В наше время технологии беспроводного заряда Qi находятся на начальном этапе своего развития, очевидно, что у таких устройств есть свои плюсы и минусы. Со временем список плюсов будет только увеличиваться, а минусы исправляться.

Перед покупкой телефона или адаптера следует обязательно о них знать, так как стоимость топовых гаджетов с бесконтактным способом заряда может сильно отличать от своих меньших братьев, а ожидаемого эффекты вы можете не получить или наоборот откроете для себя новые возможности.

Плюсы

К преимуществам беспроводных зарядок следует отнести следующие:

простота использования, вам нужно совершить меньше движений, чтобы начать восполнение энергии — просто кладете смартфон на станцию, и процедура начинается
нет необходимости подыскивать провода с подходящим разъемом (USB-C, Lightning, microUSB)
фактически не происходит износа кабелей, разъемов, коннекторов
мобильность, возможно пользоваться везде, где есть доступ (дома, в машине, на работе, в офисе)
взаимный заряд двух смартфонов, при условии, что они оба оснащены такими устройствами
безопасность, уровень излучения SAR устройства удовлетворяет международным стандартам и нормам

Нужно знать! Устройство абсолютно безопасно для человека. Будьте уверены, что прибор не нанесет вам вред! Для человека сила тока даже не ощутима. Правда, не рекомендуется находится рядом с магнитными полями людям, использующим кардиостимуляторы. Но радиус действия современных Qi-зарядок крайне мал, так что никакой опасности нет и беспокоиться не о чем.

Производители постоянно совершенствуют технологию, в условиях конкурентного рынка оснащают свои устройства все новыми функциями, в будущем возможно появятся:

Возможность заряда на расстоянии до 10м и более
Подача заряда независимо от позиции устройства в пространстве
Одновременное заряжание большего количества устройств
Более быстрый процесс заряда новых типов аккумуляторов
Повсеместное использование в других отраслях: в автомобилестроении, промышленности и других сферах жизни
Энергосбережение

В будущем этот список обязательно станет существенно шире.

Минусы

Как и все устройства, они не лишены недостатков. Среди основных стоит отметить такие:

устройство имеет меньший КПД, поэтому заряжает немного медленнее
крайне редко станция входит в базовую комплектацию, чаще ее приходится покупать отдельно
нет возможности пользоваться смартфоном во время зарядки, ведь когда вы поднимете его с базы, подача энергии прекратится
есть риск того, что вы случайно сдвинете гаджет с места, и из-за этого он перестанет заряжаться
чехол возможно придется каждый раз снимать, особенно если в нем присутствуют стальные детали или он полностью металлический. Для такой зарядки лучше использовать пластиковый или силиконовый чехол, возможно в них он будет заряжать чуть медленнее, но вы этого не заметите.

Беспроводная зарядка – как работает индукция

Беспроводная зарядка восполняет энергию в устройстве без необходимости подключать к нему кабель, работая на определенном расстоянии. Это происходит за счёт процесса, называемого электромагнитной индукцией.

Для тех, кто не любил открывать учебники физики, я добавил дозу теории.

Несколько слов о теории беспроводной зарядки

Говоря просто, и зарядное устройство, и оборудование, которое мы хотим заряжать, должны иметь индукционную катушку. Внутри базовой станции есть спиральный шнур. Это электромагнитная катушка, также известная как передающая катушка, через которую протекает переменный ток. Приёмная катушка находится под корпусом смартфона (или другого устройства, поддерживающего беспроводную зарядку). На определенном расстоянии их соединение создаёт единое электромагнитное поле, через которое происходит передача энергии. Таким образом, процесс полностью беспроводной.

Оборудование, которое передает энергию, то есть в нашем случае индукционное зарядное устройство, всегда должно быть подключено к источнику питания. Другими словами, оно должно сначала потреблять энергию, чтобы затем передать её, например, на смартфон.

Также нужно помнить о точном размещении смартфона на базовой станции. Чтобы катушки были как можно ближе друг к другу. В противном случае ток, протекающий к питаемому устройству, уменьшится. Поэтому стоит выбрать индукционное зарядное устройство, оснащенное управляющим диодом LED, который информирует о правильном позиционировании устройства на базе и начале процесса зарядки.

Что такое Qi

Qi – это основной унифицированный стандарт беспроводной зарядки, разработанный консорциумом Wireless Power Consortium. Вы встретите его в большинстве устройств, поддерживающих индуктивную зарядку. Он разработан для обеспечения совместимости с зарядным устройством для смартфона, даже если оба устройства принадлежат разным производителям.

Однако, для точности следует отметить, что на рынке есть и другие варианты, такие как PMA. Имейте в виду, что это не очень распространенные решения, и они с самого начала сильно отстают от ведущего стандарта Qi.

Хорошо, достаточно теории! Пора понять, как это выглядит на практике?

Обзор системы

Система Qi включает в себя:

базовую станцию;
мобильные устройства;
преобразование энергии;
связь.

Давайте посмотрим, как работают эти составляющие для зарядки аккумулятора.

Базовая станция

Она содержит один или несколько передатчиков энергии, которые состоят из передающей катушки, которая генерирует переменное магнитное поле. Базовые станции, как правило, имеют плоскую поверхность, т.е. интерфейсную поверхность, на которую может быть помещено несколько устройств.

Мобильные устройства

Это устройства, которые потребляют индуктивную энергию. Это могут быть смартфоны или планшеты, у которых есть приемная катушка, которая входит в состав приемника энергии. Этот приемник обеспечивает питание аккумулятора. Блоки связи и управления также находятся в приемнике энергии.

Преобразование энергии

Передатчик в базовой станции имеет в своем составе блок преобразования энергии, который преобразует электрическую энергию в беспроводной энергетический сигнал. В то время как приемники в мобильных устройствах состоят из блока захвата энергии, который преобразует беспроводной энергетический сигнал обратно в электрическую энергию.

Связь

Блок связи и управления находится в приемниках энергии, и эта связь всегда сопровождается технологией под названием модуляция.

Приемник в мобильном устройстве модулирует нагрузку путем переключения резистора модуляции (R_m) или конденсатора модуляции (C_m).
Передатчик в базовой станции демодулирует отраженную нагрузку путем измерения тока первичной катушки (I_P) или напряжения первичной катушки (V_P)

Рисунок 1 – Система связи беспроводной зарядки Qi

main

cle class=»classic post-1240 post type-post status-publish format-standard hentry category-newtechnology»>

С объявлением интегрированной беспроводной зарядки в Lumia 920 , Nokia надеется, что эта технология позволит привлечь внимания покупателей, и отбить часть их от Apple . Nokia присоединилась к HTC, Sony, Samsung и другие, приняв QI, фирменный стандартный интерфейс созданный Консорциумом беспроводного питания. Qi, произносится «ци», происходит от китайского потока энергии и предназначена для обеспечения энергией устройств через магнитную индукцию. Давайте рассмотрим, что она из собой представляет и какие выгоды от нее

Принцип действия

Термин «беспроводная зарядка» обычно относится к индуктивной зарядки. Эта технология использует зарядную станцию, которая создает переменное магнитное поле. Устройство с соответствующей индукционной катушкой будет получать энергию от поля, индуцируемого зарядной станцией поля, и этим самым возможна передача энергии на небольшое расстояние. Все как и говорил великий Никола Тесла. А может и правда Тунгусский метеорит его рук дело?

Беспроводные зубные щетки длительное время уже используют беспроводную зарядку. Технологию традиционно сопровождали проблемы низкой эффективности и медленной зарядки, но они были не критическим недостатком для зубной щетки или электрической бритвы, которые вы используете только в течение нескольких минут каждый день. Использование индуктивной зарядки является более безопасным, с той точки зрения, что нету провода, и он не замкнет, и вы случайно не дотронетесь мокрыми руками к участкам с плохой изоляцией. Индуктивная зарядка это не магия. Она нуждается в конкретной аппаратной средств, аппаратные средства должны быть встроено в устройство.

Недостатки беспроводной зарядки

Индуктивная зарядка зависит от магнитного поля. Они конечно бывают сильными, но все же имеют короткий радиус действия. Эта первый недостаток.

Скорость зарядки и эффективность второй недостаток. Зарядка устройств с помощью индукционной зарядки не так эффективно, как при помощи прямого, физического соединения.

Третий недостаток габариты. Несмотря на малый размер катушек и они становится все меньше, все равно значительная часть пространства, доступного в современном смартфоне, планшет или ультрабуке будет составлять катушки. Это проблема, которая будет уменьшаться со временем, но на сегодняшний день она еще актуальна.

Будущее беспроводной зарядки

Данная индуктивная зарядка может быть удобна, но малый радиус действия является проблемой. Это разительно уменьшает удобство пользования данной технологией
Изменится ли это? Может быть. Было проведено много исследований потенциала беспроводной зарядки и в различных технологиях были успехи в радиусе действия. Лазеры, микроволновые печи и более мощные варианты индуктивной зарядки смогли достичь больших расстояниях передачи. Недостатки препятствуют распространенное это слишком мощное излучение выше сказанных технологий. Можете обжечься или еще чего хуже.

Трудно сказать, кто возьмет пальму первенства на этом рынке. Первым кандидатом, является Apple, потому что компания запатентовала устройство, которое может якобы заряжать на расстоянии до одного метра. Беспроводной Консорциум питания также постоянно ищет лучшие варианты. А тут еще Intel, которая недавно объявила, что она работает над интегрированной технологией магнитных устройств, которые будут помещены в ноутбук и раздавать питание на близлежащие смартфоны и периферийные устройства.

Заключение

Беспроводная зарядка имеет огромный потенциал. Вот почему люди работают над ним на протяжении более века. Если бы мы могли передавать энергию без проводов мы сможем переосмыслить не только бытовую электронику, но инфраструктуру, используемой человечеством. Список смартфонов поддерживающих беспроводную зарядку представлен здесь

Предыдущая записьТелефоны на Windows Phone 8
Следующая записьРедактирование контекстного меню

История

Индукционная передача энергии была впервые использована в 1894 году, когда М. Хутин и М. Ле-Блан предложили устройство и способ питания электромобиля. Однако двигатели внутреннего сгорания оказались более популярными, и на время об этой технологии забыли.

В 1972 году профессор Дон Отто из Оклендского университета предложил транспортное средство с индукционным приводом с использованием передатчиков на дороге и приемника на транспортном средстве. В 1977 году Джон Э. Тромбли получил патент на «Зарядное устройство с электромагнитной связью». В патенте описывается приложение для зарядки аккумуляторов налобных фонарей для шахтеров (US 4031449). Первое применение индуктивной зарядки, использованное в Соединенных Штатах, было выполнено Дж. Г. Болджером, Ф. А. Кирстен и С. Нг в 1978 году. Они создали электромобиль, работающий от системы с частотой 180 Гц и мощностью 20 кВт. В Калифорнии в 1980-х годах был произведен автобус, который питался от индукционной зарядки, и примерно в это время аналогичные работы проводились во Франции и Германии.

В 2006 году Массачусетский технологический институт начал использовать резонансную связь . Они могли передавать большое количество энергии без излучения на несколько метров. Это оказалось лучше для коммерческих нужд и стало важным шагом на пути к индуктивной зарядке.

Консорциум Wireless Power Consortium (WPC) был основан в 2008 году, а в 2010 году они установили стандарт Qi . В 2012 году были основаны Alliance for Wireless Power (A4WP) и Power Matter Alliance (PMA). Япония учредила Форум по широкополосной беспроводной связи (BWF) в 2009 году, а в 2013 году они учредили Консорциум беспроводной энергии для практических приложений (WiPoT). Консорциум по сбору энергии (EHC) также был основан в Японии в 2010 году. Корея учредила Корейский форум по беспроводной энергетике ( KWPF) в 2011 году. Целью этих организаций является создание стандартов для индуктивной зарядки. В 2018 году стандарт беспроводной связи Qi был принят для использования в военной технике в Северной Корее, России и Германии.
