Как сделать диагностику автомобиля самому

Какие приложения можно использовать

При выборе приложения важно учитывать, что не все они работают с конкретным адаптером. Большинство программ можно
найти в Google Play, в App Store их меньше, поскольку разработчики делают акцент на операционной системе
Андроид

Вот список наиболее популярных приложений, позволяющих провести диагностику:

• Dash. Бесплатное приложение, совместимое практически со всеми смартфонами и адаптерами. С его помощью можно
  анализировать состояние автомобиля в режиме реального времени. Программа запоминает расположение ТС на
  автостоянке и помогает найти его. Есть и другие важные функции – контроль температуры, заряда аккумулятора,
  объема топлива. Приложение умеет рассчитывать количество сожженного бензина и даже сумму потраченных денег. Это
  простая, не занимающая много памяти в телефоне программа, имеющая все необходимые функции для самостоятельной
  диагностики.
• Automatic. Эта программа поставляется вместе с адаптером, с которым она совместима. Функционал приложения
  широкий – оно следит за работой автомобиля в режиме реального времени, контролируя не только основные
  показатели, но и действия водителя. Если автовладелец делает что-то непонятное, то приложение начинает издавать
  громкий звуковой сигнал. Приложение платное – его стоимость вместе с адаптером составляет 99 долларов, а
  поставляется оно из Америки.

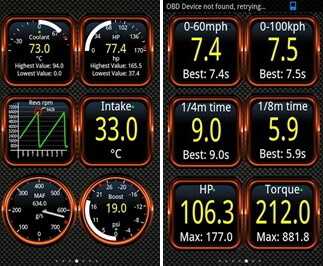

• Torque. Мощное, функциональное приложение, отображающее огромное количество различных показателей. Программа
  доступна для бесплатного скачивания, а можно заплатить около 5 долларов за Pro-версию. Пока это самое лучшее
  приложение для самостоятельных регулярных диагностик.
• HobDrive. Эта программа объединяет функции бортового компьютера и диагностического ПО. Приложение через адаптер
  считывает основные показатели датчиков – объем и расход топлива, пройденный километраж, ошибки с бортового
  компьютера.
• Piston. Неплохая программа с простым интерфейсом. Работает приложение бесплатно, но имеет достаточно скромный
  функционал. При помощи Piston можно считывать показатели датчиков, контролировать уровень топлива, следить за
  пройденным километражем.

Провести самостоятельную диагностику не сложно, но она не заменит полноценную проверку ТС. Регулярно осматривайте
машину на наличие неисправностей и остаточный ресурс узлов. Это позволит избежать серьезных поломок, которые на
дороге создают огромный риск для жизни и здоровья водителя.

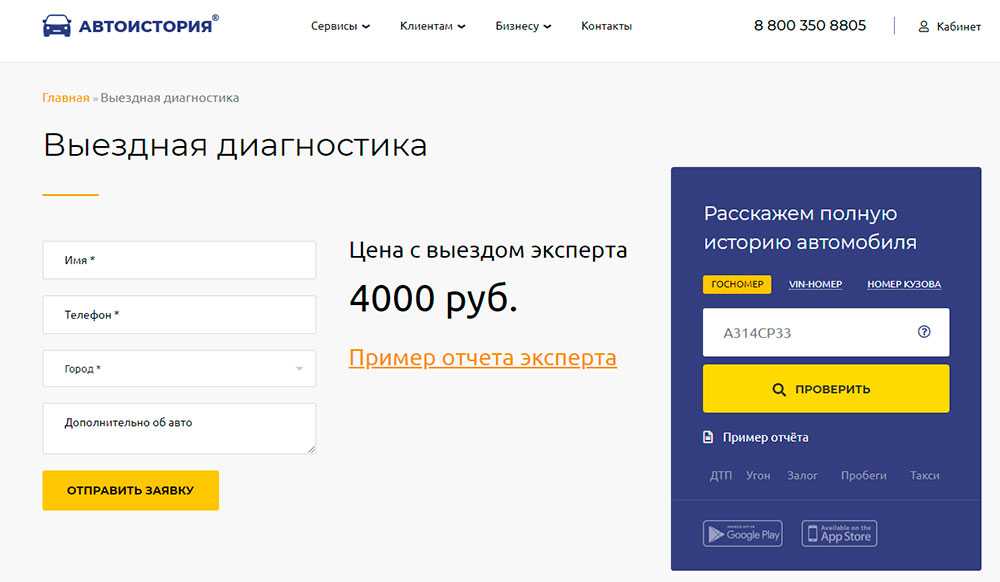

Сервис «АвтоИстория» предлагает услуги выездной диагностики
любых автомобилей. Работаем на профессиональном оборудовании, предоставляем полный отчет о состоянии ТС. Оставьте
заявку на нашем сайте, чтобы получить услугу экспертов и проверить машину на неисправности.

Зачем нужна диагностика

Диагностика через смартфон или компьютер экономит время, усилия и деньги владельца. Считав и расшифровав коды ошибок из блоков автомобиля, вы поймете, что сломалось и какого специалиста искать. Это эффективнее, чем консилиум соседей по гаражному кооперативу и разборка половины машины в поисках проблемы.

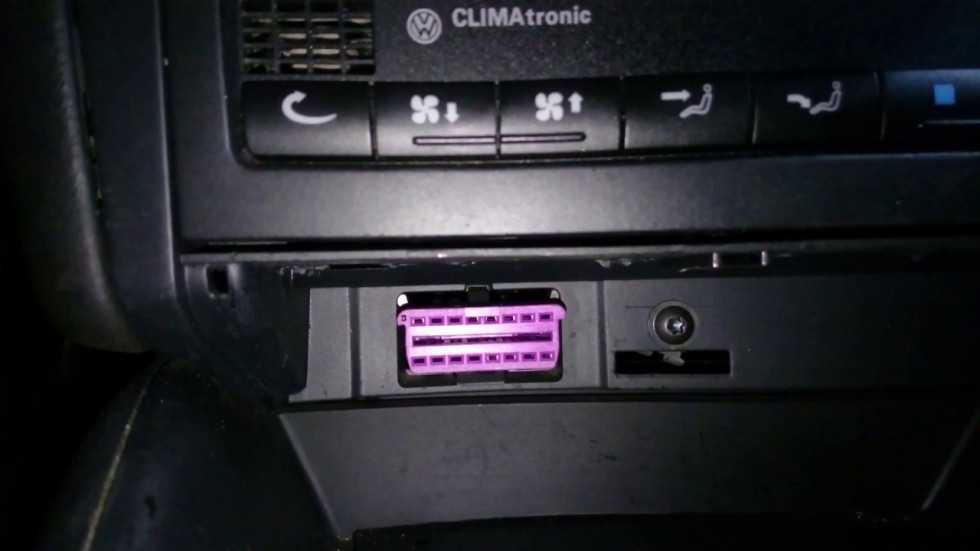

Диагностический разъем в VW Golf 4

Даже в 20-летних автомобилях есть диагностические разъемы. Обычно используется OBD-II — специальный порт в форме трапеции с 16 контактами. В старых машинах для соединения используется кабель, в новых — либо кабель, либо беспроводной модуль с Bluetooth или Wi-Fi. Подключившись к диагностическому разъему, вы сможете:

• определить список доступных для проверки систем машины (двигатель, тормозная система, блок комфорта и пр.)
• считать коды ошибок и расшифровать их (определить неисправность конкретного узла или детали)
• стереть ошибки (после устранения поломки или в целях диагностики)
• проверить параметры авто в режиме реального времени (мгновенный расход, температура ОЖ и пр.)
• изменить конфигурацию систем авто (настроить автоматическое закрывание дверей при движении, привязать новый ключ и пр.)

Специальных знаний или опыта работы для базовой проверки машины не требуется. Нужно знать, где находится диагностический разъем, а также иметь необходимые инструменты.

Устройство и диагностика с помощью беспроводного Bluetooth автосканера

Перед тем как купить адаптер ELM327 Bluetооth, ознакомимся с технической стороной вопроса, рассмотрим всё по порядку. Что такое автосканеры ELM327? На самом деле так называется микросхема. Разработан контроллер канадской фирмой ELMElectronics. Внутренняя архитектура чипа считывает и преобразовывает данные по протокола авто любых марок в код, который расшифровывается программой.

Чтобы считать информацию, требуется её получить, а далее преобразовать, как раз для этого нужен контроллер OBD II — «мостик» между бортовым компьютером/ЭБУ автомобиля и адаптером ver. 1.5 ELMЗ27.

Car Scaner

Одна из интересных функций, которая мне понравилась в Car Scaner, называется «Панель приборов». В ней можно добавить нужные датчики и выбрать один из восьми стилей отображения. Кроме того, здесь есть разные типы графиков. Раздельный график будет удобен для наблюдения за оборотами двигателя и скоростью. Совмещенный график пригодится, например, если вы захотите узнать, как скорость автомобиля влияет на расход топлива. Также есть возможность отображать скорость по GPS, что особенно полезно, если сломался спидометр. Чтобы приложение могло рассчитывать стоимость поездок, можно указать цену топлива и объем топливного бака.

Еще одна интересная функция называется «Стоп-кадр». Когда электронный блок управления автомобиля зарегистрирует ошибку, в «стоп-кадре» сохранится состояние датчиков. Это очень удобно для поиска причин возникновения ошибок.

Приятно удивило количество настроек. Кроме стандартных, таких как выбор типа подключения, здесь же можно настроить протокол, строку инициализации и многое другое. Здесь даже есть опция для регулировки времени ответа на запросы ELM327 к ЭБУ.

Еще одна полезная опция — это зеркальный режим для HUD, который позволяет отобразить информацию на экране в зеркальном отражении. Для HUD на выбор доступна темная, светлая и синяя тема оформления.

Есть возможность резервного копирования настроек. Это поможет сохранить настройки и восстановить их в случае сброса или переустановки приложения.

Подключить автомобиль к планшету или телефону? Как?

Как подключить автомобиль к планшету или телефону?

Для многих этот вопрос покажется сложным и нерешаемым без каких то специальных навыков и знаний. На самом деле все гораздо проще чем кажется! В этой статье мы расскажем как связать Ваш автомобиль с телефоном или планшетом.

Во первых , разберемся Для чего это нужно?

Подключившись к автомобилю , можно получить много полезной информации , в некоторых случаях даже самостоятельно отремонтировать автомобиль, быстро найти устранить поломку своими руками, выявить неисправные датчики и считать или скинуть ошибки двигателя(так называемый Чек Энжин) в некоторых случаях ошибки АБС, и подушек безопасности.

Как подключиться к автомобилю? Что для этого нужно?У каждого автомобиля имеется разъем диагностики . Как правило , он расположен под рулевой колонкой вашего авто.

Дальше дело техники , установив, специальную программу (Раздел ПО для диагностики ) на телефон или планшет – подключиться к адаптеру. Грубо говоря, адаптер нужен для того, чтобы перевести то, что говорит Ваш автомобиль на понятный для вашего мобильного устройства язык.

Вот и все! Теперь Ваш телефон выполняет функции бортового компьютера

Возможно это сэкономить Вам деньги на автосервис и драгоценное время! Спасибо за внимание.Побор адаптера для Вашего автомобиля на сайте www.diagnost-7.ru

Как подключить к iPhone или iPad

Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

• Подключить сканер к разъему в авто.
• Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
• Справа будет синяя стрелка, на которую необходимо нажать.
• В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
• Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Что такое Elm327 и для чего используется

Данная аббревиатура знакома большинству автовладельцев. Elm327 — это сканер или адаптер, который подключают к бортовому компьютерному устройству машины через особый разъем — OBD-II.

Сканер Елм327

Это полезный адаптер, который используют для проведения диагностики автомобиля. Кроме того, с помощью него можно посмотреть на показатели работы и обнулить ошибки в электронном блоке управления.

К сведению! Сканер назвали по наименованию используемого микроконтроллера. Этот микроконтроллер связывает диагностическую шину машины и компьютер/смартфон. Elm327 был создан канадской компанией, но китайские производители уже стали выпускать дешевые аналоги, которые не всегда правильно работают.

Elm327 обладает довольно широким функционалом. Но конкретный набор опций зависит от используемой версии адаптера, особенностей электронного блока управления автомобиля и ПО для диагностики состояния транспортного средства.

Автовладельцы часто используют данный сканер, потому что его возможности не ограничиваются считыванием диагностических кодов. Также с помощью Elm327 можно посмотреть все важные показатели работы автомобиля.

Важно! В некоторых машинах с помощью данного сканера удается самостоятельно настроить автоматическое запирание замков, данные приборной панели

Внешний вид адаптера

DashCommand

DashCommand можно установить бесплатно, но время использования демоверсии всего 30 минут, после чего будет предложено купить полную версию за 10 долларов. В этой программе больше показателей отчетности и есть различные диаграммы, которые отсутствуют в Piston. Именно поэтому профессиональные механики чаще используют DashCommand.

После запуска приложения нужно будет согласиться с условиями использования, а затем выполнить несколько шагов по настройке, чтобы получать более точную информацию. Нажмите на кнопку «автомобиль» в главном меню, чтобы добавить информацию о машине (год, марка, модель и двигатель). Как только этот этап будет завершен, выйдите из меню и подключитесь к адаптеру, нажав на значок подключения в середине экрана. Если у вас возникли проблемы с подключением, отсоедините адаптер OBD-II на несколько секунд, а затем повторите попытку.

После подключения вы сможете просматривать данные в реальном времени на различных диаграммах почти без задержек, нажав на кнопку Dashboards и выбрав один из вариантов внизу. В других разделах можно получить доступ к нескольким другим отчетам и функциям, большинство из которых являются бесплатными в течение пробного периода. К сожалению, чтение кодов двигателя требует покупки полной версии.

Устранение ошибок

Это самый сложный этап. Еще раз повторимся: сразу не меняйте устройство, на которое показала ошибка. Еще хуже обстоит дело с ошибками по кузову.

Если у вас неисправен, например, задний правый поворот, то диагностика и выдаст «неисправность правого указателя поворотов». Так это и так ясно, и никакое стирание ошибок не заменит вылетевший предохранитель, лампочку или обрыв провода.

В первую очередь проверьте предохранители. Лучше проверять не все оптом, а конкретных узлов, на которые показала диагностика. Для этого можно найти схему предохранителей конкретного авто в интернете или в руководстве по эксплуатации.

Затем проверьте качество разъемов к конкретному устройству. Впрыскните в них силиконовую смазку, она выталкивает влагу.

Лучше всего, по схеме прозвонить, есть ли соединение, например, датчика коленвала с блоком управления двигателем. Опыт показывает, что в половине случаев основная причина неисправностей в электрике «нет контакта там, где он должен быть, и есть, где не должен».

Последний этап — проверка характеристик самого датчика. Это можно сделать с помощью мультиметра. Еще лучше с помощью оперативного контроля диагностического устройства.

В OBD режиме большинства диагностических устройств такая возможность имеется. Для этого вы заводите автомобиль, переходите к контролю конкретного узла, например, датчика температуры двигателя. Там появится график или показания температуры. При прогревании двигателя температура должна ползти вверх.

Если после всех проведенных процедур, все указывает на неисправность этого узла, приступаете к его замене. После замены обязательно необходимо вновь удалить ошибки.

После замены некоторых узлов требуется выполнение процедур привязки или позиционирования. Например, для регулятора положения дроссельной заслонки.

Более дорогие диагностические устройства это делают. Необходимо перейти в этот режим и в точности следовать всем инструкциям программы.

Особенности приложения для сканера OBD2

Приложения-сканеры могут делать все: от сканирования и чтения проблем с вашего авто, до очистки кодов, чтобы индикатор Check Engine погас. Эти приложения также могут помочь вам создавать настраиваемые информационные панели, которые вы можете просматривать на своем смартфоне. Они идеально подходят для контроля многих параметров, таких как температура двигателя, число оборотов в минуту, соотношение воздух/топливо и многое другое!

Другие функции включают прокладку маршрутов и определение места, где вы припарковали свой автомобиль. Вы также можете проверить расход топлива вашего автомобиля и прочитать температуру трансмиссии. В зависимости от марки и модели вашего автомобиля вы даже можете получить доступ к расширенным кодам, таким как коды ABS, SRS и трансмиссии.

Torque Pro

Одна из самых известных программ, работающих с адаптерами ELM327.

Полная версия платная, но недорогая (165 руб. на момент написания статьи). Однако нужно помнить, что работает эта программа только через «чистый» протокол OBDII, то есть:
1) не может «увидеть» ничего, кроме ЭБУ двигателя, и не на всех машинах;
2) читает только предусмотренные стандартом данные, то есть даже не все ошибки на современных автомобилях, полнота чтения рабочих данных и правильность их интерпретирования также не гарантированы.

В принципе, программа и задумывалась в основном как несложный «показометр», как диагностический софт никогда и не позиционировалась. Функциональности ей очень не хватает.

EOBD Facile

При первом запуске EOBD Facile у меня возникло ощущение (из-за старомодного дизайна), что оно уже давно не обновлялось. Однако, после проверки в Google Play оказалось, что последнее обновление было выпущено месяц назад. Скажу сразу, что если вы не можете совершать покупки в Google Play, это приложение окажется бесполезным для вас. Приложение предлагает два тарифных плана: Basic Edition и Plus Edition.

Basic Edition позволяет очищать DTC (Diagnostic Trouble Codes), просматривать текущие данные в таблицах и предоставляет информацию об автомобилях. Plus Edition, помимо этих функций, предоставляет возможность печати подробных отчетов, сохранение данных и повторный просмотр. Приложение работает через Wi-Fi, Bluetooth и USB. В нем можно просмотреть список подтвержденных и неподтвержденных кодов неисправностей, а также получить их описание.

Одной из интересных функций являются стоп-кадры, которые сохраняют состояние двигателя при возникновении неполадки. Также есть возможность просмотра результатов измерения кислородных датчиков и данных от лямбда-зондов, отслеживание рабочего диапазона систем контроля и сброс всех данных, связанных с деталями, хранящимися в ЭБУ (электронном блоке управления).

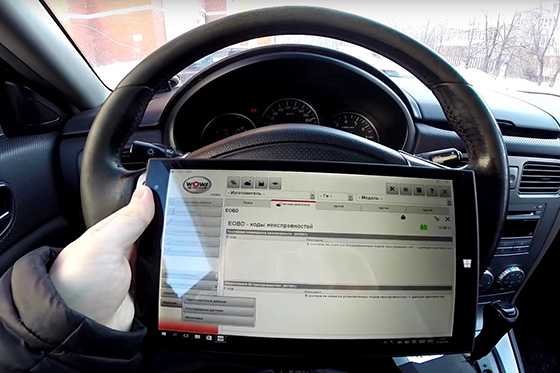

Компьютер или смартфон для диагностики авто

Для диагностики можно использовать смартфон или компьютер. Если автомобиль старый, то подключиться к нему можно будет только с помощью ПК и специального кабеля-переходника. Для автомобилей моложе 10–15 лет (в зависимости от марки и производителя) диагностику можно проводить с помощью смартфона или планшета, подключенного через беспроводной диагностический модуль.

Существуют также специальные сканеры для автомобилей. Это универсальные устройства со встроенным адаптером. Они поддерживают большинство стандартов передачи данных . Такие устройства являются профессиональным решением, которое используется в автомастерских и сервисах.

Для базовой диагностики хватит смартфона или компьютера, но если вы решите приобрести профессиональный комплект. У него простой интерфейс, есть русский язык, а также он подходит для большинства марок автомобилей.

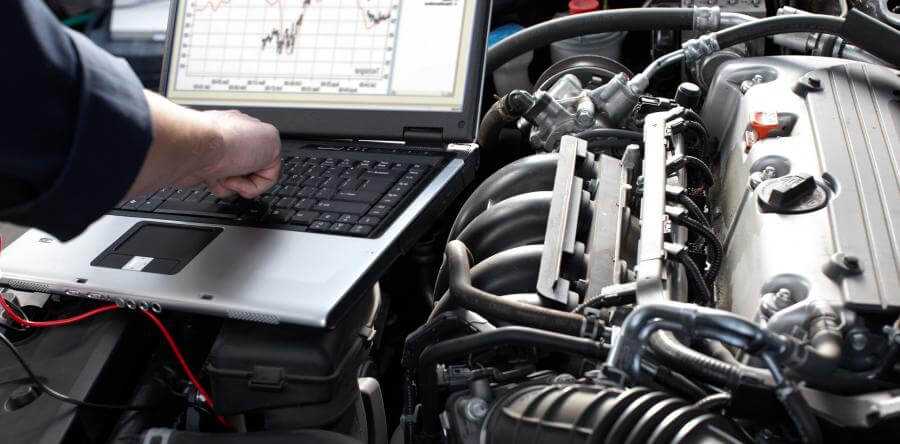

Диагностика автомобиля через ноутбук

Прежде чем научиться самому диагностировать двигатель авто, надо знать в каких случаях проводить такую работу, что она выявляет, научиться читать коды ошибок. Современные программы расширенной версии для автосервисов дают информацию даже по незначительным отклонениям от оптимальной работы мотора машины. Кроме диагностики ДВС, компьютерная диагностика через ноутбук показывает также какие неисправности есть в системе трансмиссии и ходовой части сложной конструкции транспортного средства. Такие работы быстро можно научиться делать самостоятельно.

В основном, компьютерную диагностику начинают делать для настройки блока управления (БУ). После выявления причин нестабильной работы ДВС надо уметь исправлять эти неисправности. Одного обнаружения ошибок недостаточно.

Новичок по диагностике автомобиля может сделать следующее:

• уменьшить и увеличить обороты холостого хода (ХХ);
• отрегулировать подачу топлива или, по научному, настроить лямбда характеристики;
• если программа расширенной версии, с установленными дополнительными плагинами (то, что расширяет функционал), то можно программировать интерфейс автоэлектроники;
• отрегулировать автопроверку при имеющихся неисправностях, наблюдающихся отклонений в работе.

Подключение адаптера OBD-II

OBD-II — это стандартизированный протокол для всех авто, созданных с 1996 года. Он используется для передачи информации с компьютера машины на специальные считыватели кодов и другие диагностические инструменты. Используя правильный переходник, данные от порта OBD-II можно перенести в телефон с помощью Bluetooth.

Такие адаптеры можно купить в российских магазинах за 1500 рублей или примерно за 10 долларов на Amazon, также можно использовать устройства типа ELM327 с eBay, которое стоит всего 4 доллара. Без необходимости искать конкретную модель. Достаточно убедиться, что адаптер поддерживает работу с Bluetooth и OBD или OBD-II. Этот вопрос можно задать продавцу или посмотреть сведения в интернете.

Купив адаптер, его нужно подключить к диагностическому порту автомобиля. Найти нужный разъем иногда бывает сложно. Он должен быть где-то под рулевым колесом со стороны водителя, но если вы не можете найти порт, сервис ODB Port Location поможет вам в этом.

В каких случаях надо делать диагностику:

1. При загорании значков или надписей на панели приборов авто.
2. Наблюдается неправильная работа узлов и механизмов конструкции машины.
3. После покупки б/у автомобиля, чтобы настроить на оптимальный режим и выявить имеющие неисправности.
4. После покупки б/у автомобиля, чтобы настроить на оптимальный режим и выявить имеющие неисправности. Проверяют инжектор, ходовую часть (ходовка) и трансмиссионный узел.
5. Проверяют по графику, например, 1 раз в год. Так называемый, профилактический осмотр. Позволяет заранее выявить незначительные отклонения. Проводят, как правило, с помощью ноутбука, но можно и через планшет, телефон.
6. Также проверяют, чтобы проверить работников сервиса, тем самым защититься от ремонта исправных деталей.

Наиболее эффективной считается диагностика авто через ноутбук.
Конкретные требования, когда точно пора на диагностику к себе в гараж или в СТО:

1. Когда проверять подвеску:
   • Если при визуальном осмотре шин передних колес наблюдается неравномерный односторонний износ;
   • Если появился шум, которого раньше не было;
   • Система АБС срабатывает раньше;
   • Если люфт руля увеличился (свободный ход руля);
2. Когда проверять инжектор:
   • Если увеличился расход топлива;
   • Если ДВС авто долго греется;
   • Если ДВС авто заводится не сразу;
   • Если мощность мотора снизилась;
   • Если появились шумы в работе двигателя.
3. Когда проверять трансмиссионную часть авто:
   • Если невозможно включить одну из скоростей;
   • Если появляются подергивания, рывки, вибрации;
   • При переключении скоростей коробки передач, появляются пробуксовки;
   • Если увеличился расход топлива (это может быть связано не только с неправильной работой ДВС, но и деталей трансмиссии);
   • Если произошла утечка масла из АКПП.

Программное обеспечение (ПО), Софт считает все коды неполадок блока управления (БУ), сделает анализ диагностики работы датчиков и регуляторов, масла и дроссельной заслонки.

Возможные ошибки при подключении и способы их устранения

При подключении сканирующего устройства может возникнуть несколько проблем:

1. Сканер не отображает информацию в реальном времени. Такое происходит только при движении транспортного средства.
2. Автосканер ELM 327 не диагностирует и не обнуляет ошибки. Для решения проблемы порой достаточно просто запустить мотор. Иногда это связано со слишком старой версией устройства, поэтому надо делать апгрейд.
3. Отсутствие соединения с ЭБУ. Причины:

• неверно подобрана утилита для автосканера или переходное устройство;
• не пройдена инициализация пользователя;
• механическая поломка гнезда для подключения.

При правильном подключении, как описано в инструкциях выше, программа будет работать.

Что нужно для диагностики

Для самостоятельной диагностики автомобиля требуется три вещи. Это смартфон или компьютер, специальное приложение и адаптер для подключения к диагностическому разъему в машине.

Смартфон или компьютер

Для диагностики можно использовать смартфон или компьютер. Если автомобиль старый, подключиться к нему можно будет только с помощью ПК и специального проводного адаптера. У машин моложе 10–15 лет (в зависимости от марки и производителя) диагностику можно провести с помощью смартфона или планшета, подключенного через беспроводной диагностический модуль.

Есть также специальные автомобильные сканеры. Это универсальные устройства со встроенным адаптером. Они поддерживают большинство стандартов передачи данных с диагностической шины автомобиля. Такие устройства — профессиональное решение, которое используют в сервисах и автомастерских.

Автомобильный сканер

Для базовой диагностики достаточно будет смартфона или компьютера, но если вы решили купить профессиональный комплект, рекомендуем этот сканер с AliExpress. У него простой интерфейс, есть русский язык, а еще он подойдет для большинства марок авто.

Приложение для диагностики

Приложений для диагностики автомобилей много. Их можно разделить на две условные категории: универсальные и созданные под конкретную марку автомобилей. Чаще всего универсальные решения — это программы для iPhone и устройств на Android. Они подключаются к машине с помощью беспроводного адаптера и могут считывать коды ошибок, а также в реальном времени показывать параметры автомобиля.

Примеры приложений из App Store: EOBD Facile, Car Scanner ELM OBD2, OBD Auto Doctor и другие. Они условно-бесплатные: базовые функции доступны бесплатно, но за доступ к расширенным инструментами придется платить.

Приложения для диагностики автомобиля

Созданные для конкретной марки или группы авто приложения позволяют выполнять глубокую диагностику и менять настройки блоков и систем автомобиля. Таким ПО пользуются в официальных сервисных центрах или крупных мастерских. Стоит профессиональный софт дорого, но в комплекте обычно продается также оригинальный адаптер. Например, полупрофессиональный набор для диагностики автомобилей концерна VAG обойдется в минимум 6 тыс. рублей. Профессиональные решения стоят от 36 тыс. рублей.

Важно! Мы не советуем скачивать сомнительные версии профессионального ПО в обход официальных сайтов. Во-первых, зачастую это незаконно взломанные версии платных приложений

Во-вторых, адаптеры не всегда работают с такими программами.

Адаптер для подключения

Подключиться к диагностическому разъему можно по проводу, Bluetooth или Wi-Fi. Чем старше автомобиль, тем сложнее найти нужный адаптер. Например, для 20-летнего автомобиля VAG-группы потребуется специальный кабель с поддержкой K-линии — диагностической шины, которая использовалась до начала применения стандарта CAN (Controller Area Network).

С новыми автомобилями проще — они поддерживают беспроводные адаптеры. Такие сканеры удобно использоваться со смартфоном или планшетом: создаете пару по Bluetooth, подключаетесь к автомобилю и запускаете поиск неисправностей. Также можно использовать для подключения сеть Wi-Fi и компьютер. Это удобнее, чем соединение по кабелю: не нужно искать драйвера, копаться в настройках портов компьютера или менять параметры Windows. А еще беспроводные модули обычно подходят для машин разных марок. Если у вас сравнительно новая машина, можете покупать беспроводной адаптер ELM327.

Беспроводной адаптер для диагностики

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

• Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
• ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
• Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

Зачем нужна диагностика

Диагностирование проводится через телефон или ноутбук, что позволяет сэкономить время на визиты в сервисные центры. Ошибки автомобильных блоков, выведенные на экран, легко расшифровываются, помогают определить вид поломки и нужного специалиста для починки. Такой подход работает эффективнее, чем самостоятельная разборка машины в гараже.

Диагностическими разъемами снабжены все машины, включая выпущенные с конвейера больше 20 лет назад. Проверка проводится при помощи специального порта с трапециевидной формой и 16 независимыми контактами — OBD-II. Для старых машин при подключении понадобится кабель, для более современных – модуль беспроводной связи: Bluetooth, Wi-Fi.

После подсоединения через диагностический разъем, становится доступно:

• определение списка автомобильных систем, доступных для проверки – двигателя, блока комфорта, тормозного отдела;
• чтение кодов ошибок с расшифровкой – используется для выявления неисправностей в определенной детали, узле;
• сброс ошибок – для диагностики или после устранения возникшей неисправности;
• проверка параметров в реальном времени – по мгновенному расходу, температуре охлаждающей жидкости;
• изменение настроек систем машины – привязка нового ключа, установка автоматической блокировки дверей при движении.

Для глобальной проверки не требуются специальные знания или опыт. Достаточно знать локализацию диагностического разъема, обладать необходимым набором инструментов.

Подключение ELM327 bluetooth к смартфону на ANDROID

1. Подключаем ELM327 bluetooth адаптер к OBD2 разъему в машине. Заводим двигатель.
2. Берем смартфон, заходим в МЕНЮ ⇒ НАСТРОЙКИ ⇒ BLUETOOTH
3. Включаем BLUETOOTH и нажимаем кнопку поиск устройств
4. Находим адаптер и вводим PIN код доступа: 6789, 1234 или 0000. Все, сопряжение с устройством завершено.

5. Запускаем любую программу для диагностики с помощью сканера ELM327 bluetooth. Программы можно скачать на нашем сайте в разделе Программы для ELM327. Дальнейшие действия рассмотрим на примере программы Torque.

6. Заходим в НАСТРОЙКИ TORQUE ⇒ НАСТРОЙКИ АДАПТЕРА OBD.

7. Выбираем Тип подключения: Bluetooth Bluetooth устройство: CHX



8. Подключение ELM327 bluetooth к смартфону на ANDROID завершено. Можно работать с программой, считывать данные с датчиков двигателя, производить чтение/стирание ошибок Check Engine и т.д.

(Пока оценок нет) Загрузка…

elm3.ru
