Zalman MegaMax(ZM700-TXII) 700W

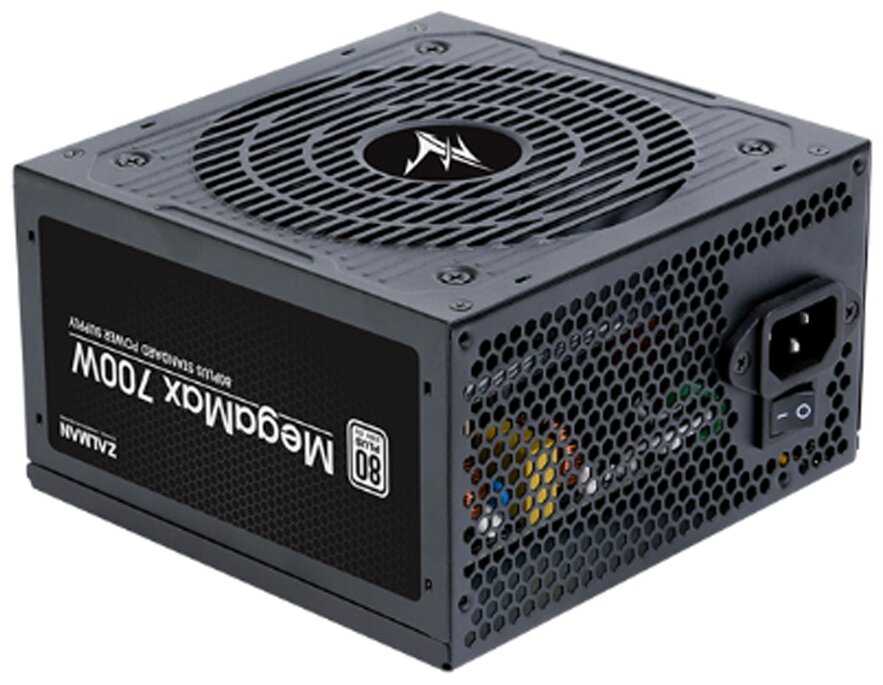

Zalman MegaMax(ZM700-TXII) 700W – блок питания средней ценовой категории от известной корейской компании, предлагающий пользователям вполне достойные параметры по токам и напряжению для надёжного питания материнской платы и всех подключённых компонент. Данная модель стандартизирована и соответствует требованиям норм 80 PLUS, что для бюджетного БП считается отличным показателем и гарантирует высокое качество используемых электронных компонент.

Блок питания выполнен в металлическом корпусе с большим количеством перфорированных отверстий, обеспечивающих приток достаточного количества воздуха. Размеры блока стандартные ATX 150х140х80 мм, поэтому проблем с установкой в различные корпуса не возникнет. Для полного отключения от сети переменного напряжения 220 В на тыльной стороне предусмотрен двухпозиционный переключатель. Для качественного обдува трансформатора и транзисторов внутри корпуса на боковой грани установлен 120 мм вентилятор с гидродинамическим подшипником и автоматической регулировкой частоты оборотов. В результате уровень шума от БП минимальный, а внутренние компоненты не подвержены перегревам.

Для подключения внешних устройств есть 6 коннекторов SATA, 4 Molex, 4 PCI-E 6+2 pin. Для питания материнской платы есть стандартный разъём ATX 24 pin, а для процессора – 8 и 4 pin. Конструкция не модульная, на кабелях отсутствует оплётка, что в целом не критично. Толщина кабелей оптимальная, чтобы выдерживать токи до 53 А, на которые рассчитан блок питания по линии 12 В.

Плюсы и минусы

Активная система коррекции коэффициента мощности PFC;
Защита от превышения параметров по напряжению и току, а также от короткого замыкания;
Наличие 120 мм вентилятора с гидродинамическим подшипником и поддержкой автоматической подстройки частоты вращения до 2500 об/мин;
Оптимальные параметры используемых кабелей;
Великолепное качество сборки;
Невысокий уровень шума;
Соответствие стандарту 80 PLUS;
Конденсаторы рассчитаны на работу при температуре до +105С;
КПД блока питания составляет 85%;
Официальная гарантия от производителя 12 месяцев.

Посторонний высокочастотный шум от электронных компонент;
Отсутствует оплётка кабелей для удобства разводки внутри корпуса ПК;
Корпус заметно греется под максимальными нагрузками;
Не модульная конструкция блока.

Итого: Данный блок питания подойдёт для домашних, игровых или офисных компьютеров с одной видеокартой. Имеет все необходимые коннекторы для подключения, стандартизирован, бесшумный в работе, обеспечивает стабильные параметры по току и напряжению, имеет многоуровневую защиту от нештатных ситуаций.

Тестирование

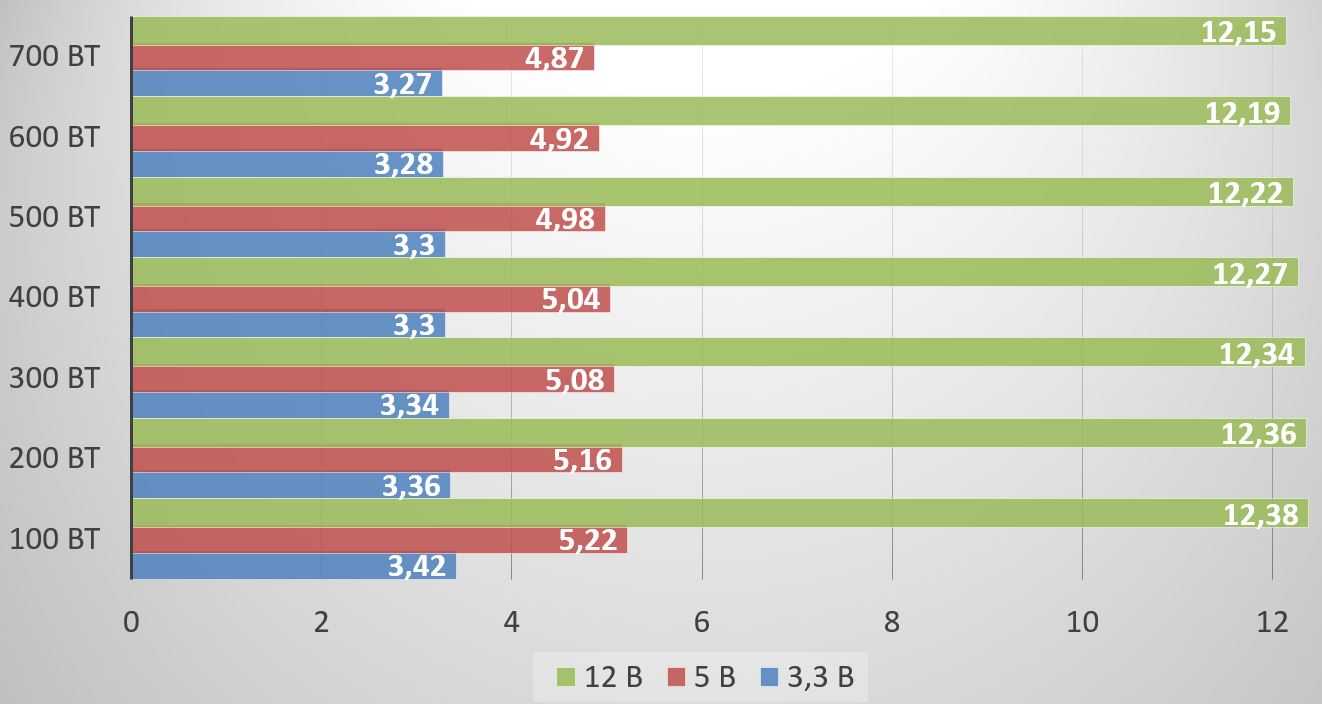

Для тестирования блока питания использовался самодельный стенд, линия +12 В нагружается с шагом в 100 Вт. Нагрузка на линии +5 и +3,3 В была постоянная в 30 Вт – это типичная нагрузка ПК по этим линиям.

По требованиям стандарта ATX отклонение не должно превышать 5%. Таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

Изначальные напряжение по всем линиям завышены значительно — на 3-4%. Это является обычной тактикой производителей блоков питания, что вполне приемлемо.

С ростом нагрузки напряжения на линиях +5 и +3,3 В проседают на 2-3% ниже номинала. Канал +12 В демонстрирует более стабильную работу и ниже номинального не проседает — верная тактика, ведь именно на эту линию приходиться основная нагрузка в современном ПК.

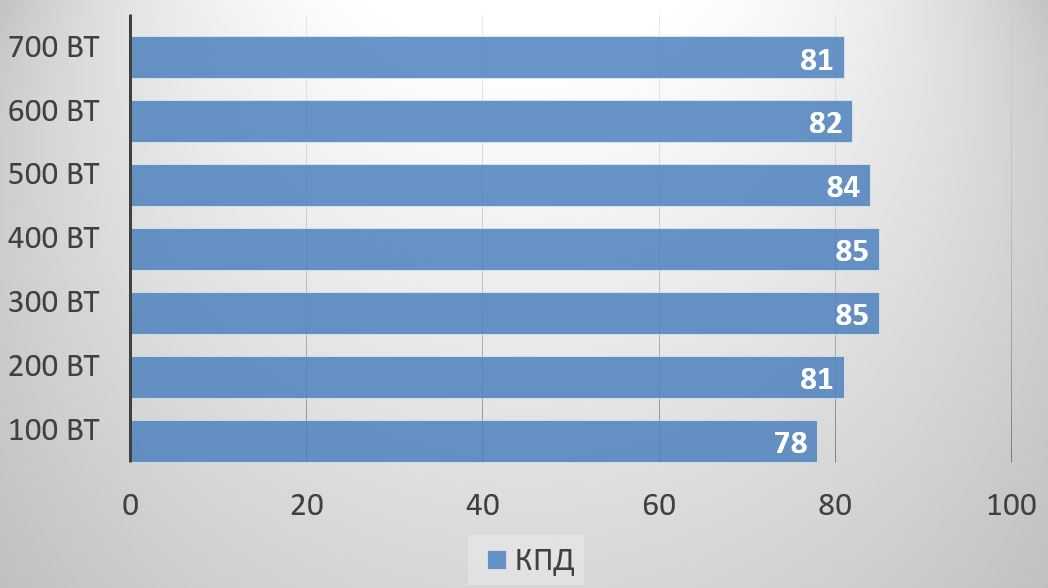

Показатель эффективности хороший. Модель сертифицирована, а максимальные 85% вполне укладываются в стандарт 80 PLUS для напряжения 230 В, на 100 Вт нагрузке КПД менее 80%.

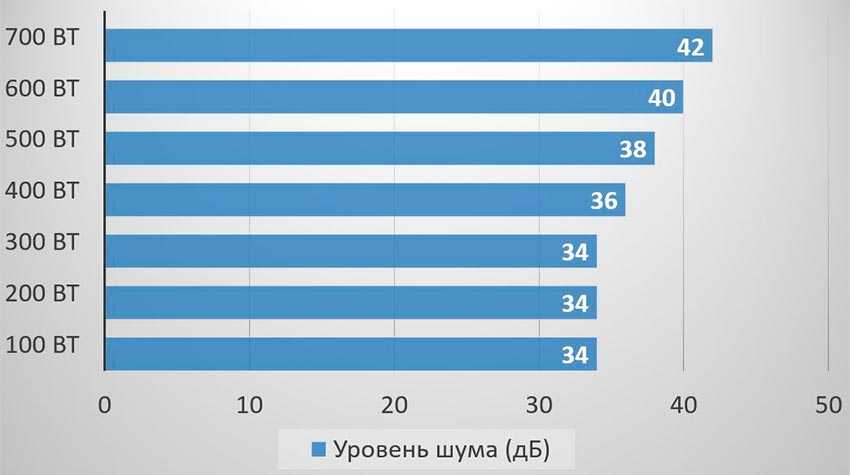

Вентилятор без маркировки, модель неизвестна. Назвать его бесшумным нельзя, даже на минимальных оборотах заметно шуршание подшипника, которое в закрытом корпусе вы не услышите и его можно назвать комфортным. Примерно после половинной нагрузки обороты начинают линейно расти с одновременным повышением уровня шума, на максимальной нагрузке шум превышает условно комфортный уровень в 40 дБ.

Блок питания HIPER HPB-750SM-PRO: тестирование вентилятора

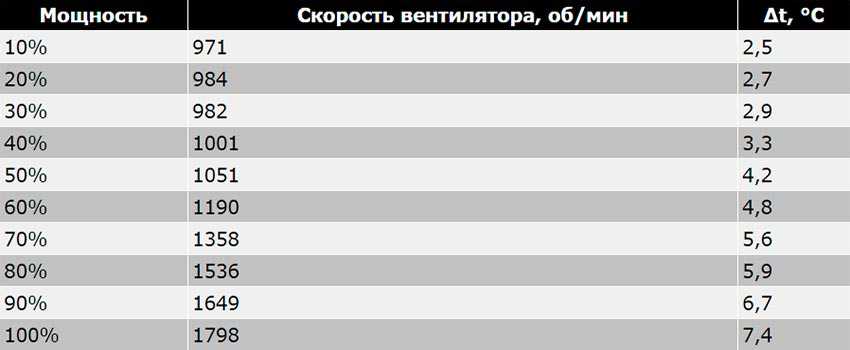

За охлаждение всей системы отвечает 140-милиметровый вентилятор (характеристики в документации не прописаны). В плане конструкции он стандартен, а вот визуально имеет две особенности (логотип HIPER и фиолетовый цвет крыльчатки). На старте число оборотов достигает тысячи в минуту, на максимуме – около 1800. Зависимость количества оборотов от мощности представлена на изображении.

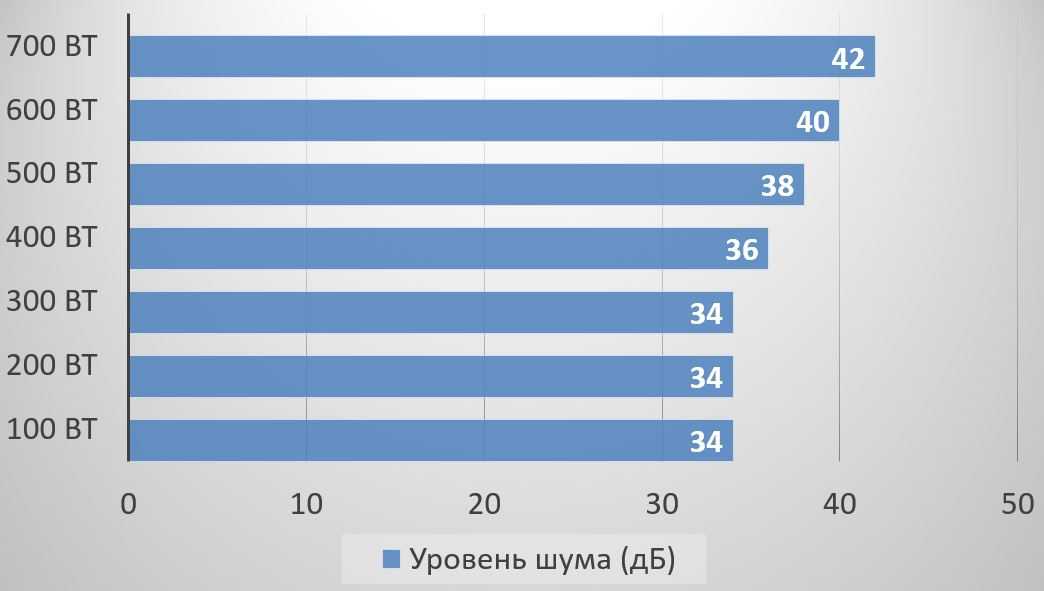

Нагрев в пределах нормы. Уровень шума выше среднего. Поклонникам тишины блок питания HIPER HPB-750SM-PRO не подойдет. Но здесь уж приходится выбирать – низкая цена и высокая производительность либо тихий вентилятор. Разработчики HIPER предпочли выбрать первый вариант.

Упаковка и комплектация

Блок питания поставляется в аскетически оформленной белой картонной коробке. На лицевой стороне — фиолетовая полоса и крупная надпись «PRO». Оранжевый стикер горделиво выделяет конденсаторы Teapo, как основное достоинство модели. Обычно так производители преподносят японские конденсаторы.

На боковых сторонах указано количество коннекторов и кабелей, а также приводится таблица с нагрузочными характеристиками.

В коробке находится блок питания, запаянный в целлофан, но не зафиксированный демпферами. Пучок модульных кабелей, сетевой кабель, а также инструкция пользователя. Кабели зафиксированы двумя стяжками на липучках, которые можно использовать при укладке кабелей в корпусе. В нашем комплекте отсутствовали крепежные винты.

Кабели все калибром 18AWG в виде плоских черных узких шлейфов, мягкие и гибкие.

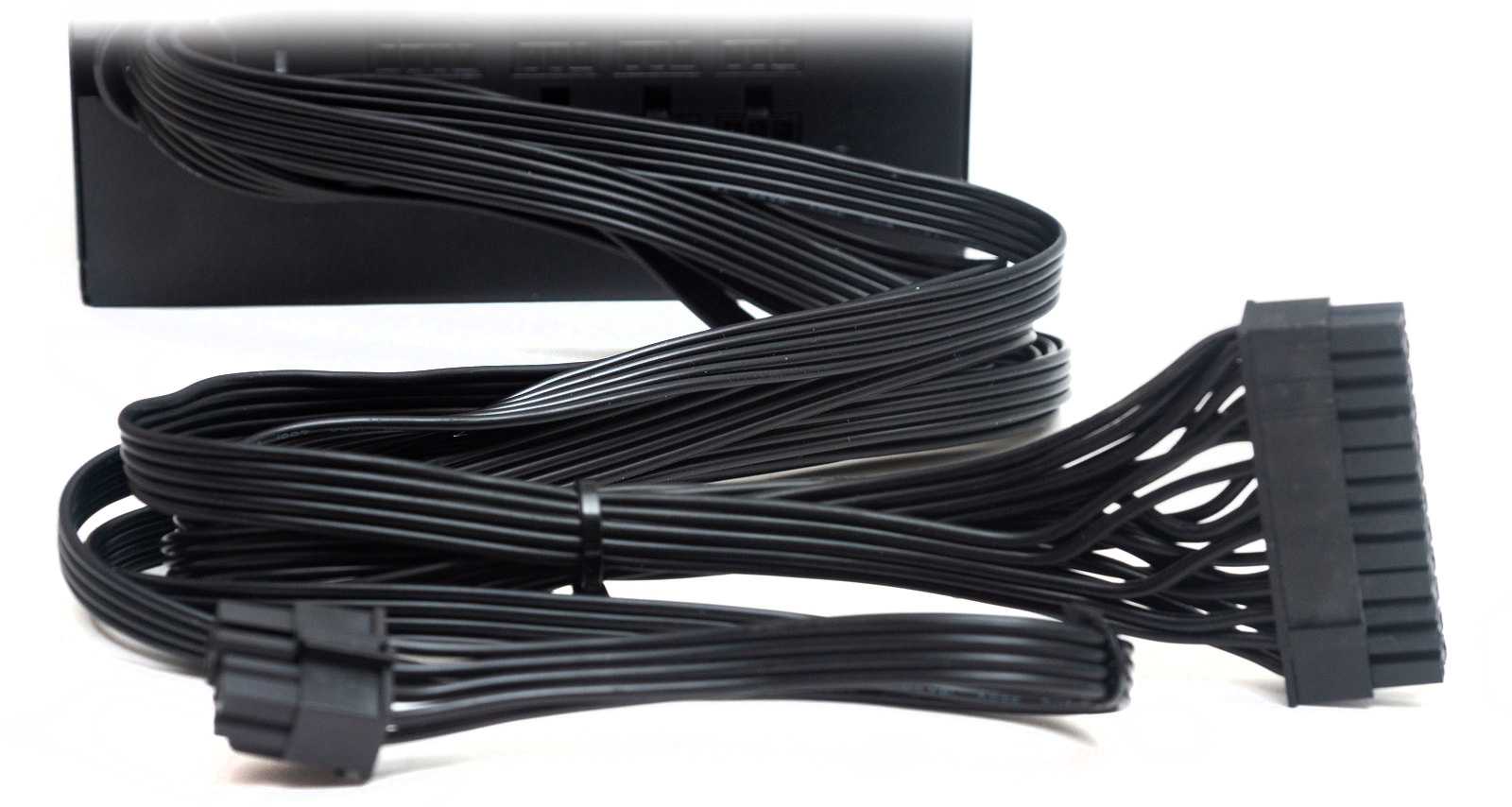

Несъемных кабеля два:

Основной 20+4-пин кабель в виде пяти шлейфов: 46 см;
Питания CPU в виде двух шлейфов 4+4-пин: 56 см.

Цифры по длине представлены реально измеренные от корпуса до коннекторов; если измерять от платы, на которой они распаяны, то будут круглые результаты – 50 и 60 см.

Модульные кабели:

Два кабеля PCI-E с двумя разъемами 8-пин: 60+15 см;

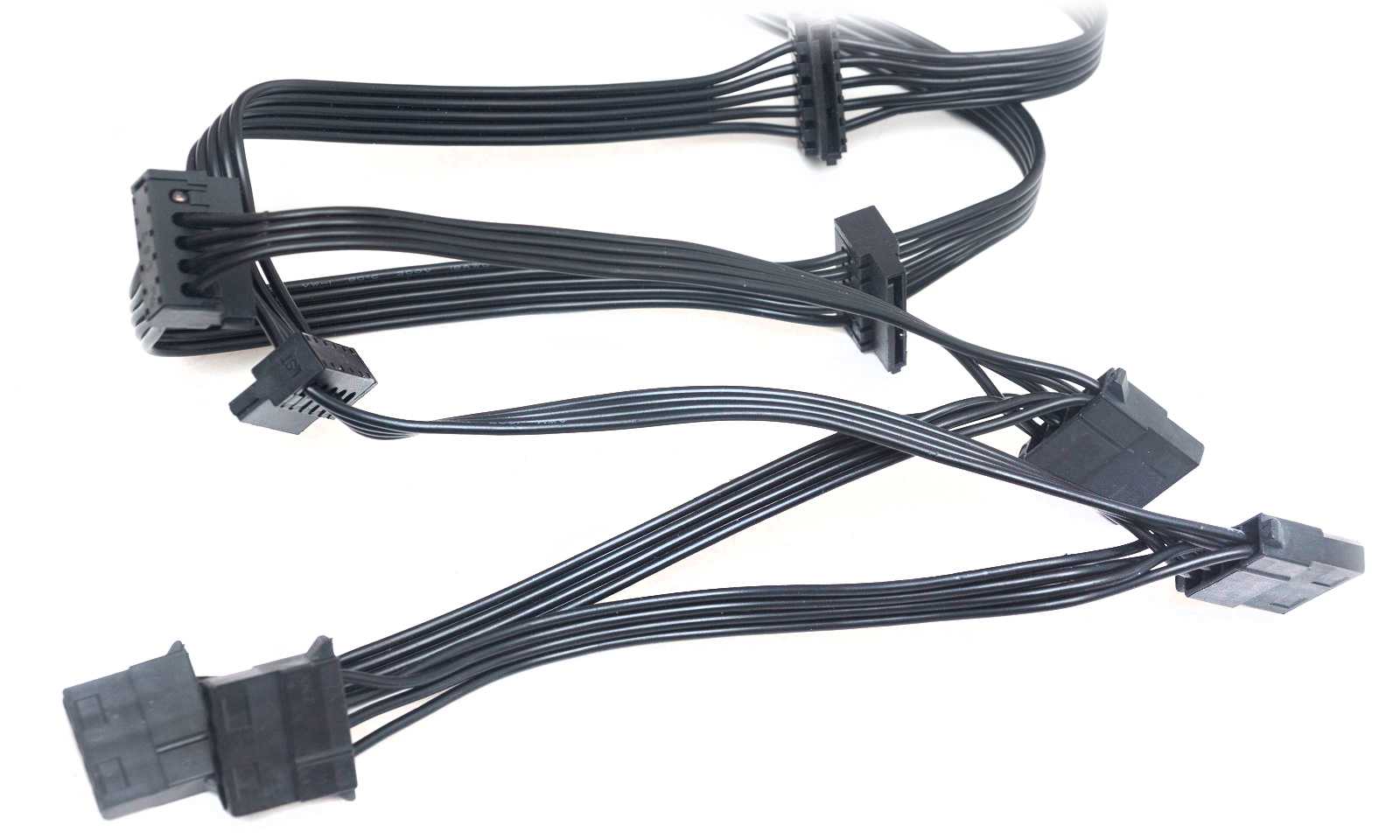

Два кабеля по два SATA и по два Molex 4-пин: 50+15+15+15+15 см.

Получается всего 4 SATA разъема, а не 6, как указано на упаковке.

HIPER HPB-750SM-PRO: упаковка, комплектация и внешнее оформление

Поставляется продукция в небольшой картонной коробке, на поверхности которой представлены некоторые характеристики товара. На лицевой стороне нанесен логотип бренда и присутствует фирменный знак Teapo – изготовителя качественных конденсаторов для БП из бюджетного и среднеценового сегмента. Указание достоинств товара на коробке – своеобразная фишка производителя. Упаковка для блока питания HIPER HPB-750SM-PRO – прямое тому доказательство.

При этом указанная на коробке информация частично не соответствует действительности. Например, число разъемов SATA в комплектных кабелях равняется не 6 (как прописано упаковке), а 4. Количество разъемов для питания видеокарт, наоборот, превышает заявленное изготовителем значение (4 вместо 3).

Озвученных нестыковок достаточно, чтобы оставить обоснованный негативный отзыв о блоке питания HIPER HPB-750SM-PRO. Вернее, не о самом БП, а о небрежном подходе производителя к указанию важных данных. Хотя здесь есть весьма любопытный нюанс. Присутствует пометка, что изготовитель вправе менять спецификацию без предварительного уведомления. Но если причина нестыковок в этом, то новые данные попросту стоило прописать на упаковке. Покупатель должен заранее четко знать, что приобретает.

Комплектация товара включает непосредственно БП, присоединяемые кабели, сетевой кабель питания и руководство пользователя. Шлейфы соединены специальными стяжками. Внешне блок питания HIPER выглядит стандартно, не имеет особых отличий от большинства моделей аналогичной продукции. Корпус изделия выполнен из толстого металла. Все кабели плоские, легко сгибаются, выполнены в черном цвете.

Главная информация о HPB-700FM

Что означает класс 80 PLUS BRONZE в характеристиках блока

Заявленный HIPER уровень 80 PLUS BRONZE говорит о высоком КПД блока питания. Модели данного класса предназначены для мощных компьютеров. Не только геймерских, но и высокопроизводительных рабочих станций.

Указывает на высокую энергоэффективность блока питания:

при нагрузке в 20% от предельной — 81%;
50% — 85%;
100% — 81%.

Ведь у высокой скорости ПК есть обратная сторона — повышенное энергопотребление. Чем выше КПД, тем меньше БП расходует энергии впустую. Соответственно, больше «отдает» железу компьютера.

Основные спецификации HPB-700FM

Число в названии модели соответствует пиковой нагрузке — 700 Вт.

Основные параметры:

КПД > 85%.
Длина 24-пинового кабеля — 0,5 м.
Длина 4+4PIN кабеля ЦП — 0,6 м.
Диаметр вентилятора — 140 мм.

Предусмотрена защита от неблагоприятных факторов, в том числе короткого замыкания и перегрузки.

Комплектация

Продукт поставляется в стандартной фирменной картонной коробке. Стоит отметить, что HIPER выпускает различные блоки питания, к примеру, приписка «FM» означает, что блок питания оснащен полностью модульным кабельным менеджентом. Наша же модель «SM» сообщает нам о том, что блок питания является частично модульным, т.е. имеются встроенные провода для питания материнской платы и процессора с соответствующими разъёмами. Для остальных кабелей в блоке питания предусмотрены отдельные гнезда, в комплекте имеются съёмные провода с необходимыми разъёмами.

На коробке указана информация о технических параметрах устройства и сравнительные характеристики блоков питания этой же серии. Указанная модель обладает бронзовым сертификатом 80 plus, что в свою очередь гарантирует КПД устройства на уровне не ниже 85%.

В комплект упаковки входят:

Частично модульный блок питания HPB-700SM-PRO со встроенными проводами для подключения к материнской плате, а также иными разъёмами;
Отдельные провода в количестве 5 штук (ниже подробнее разберем разъёмы);
Стандартный сетевой шнур;
Техническая документация.

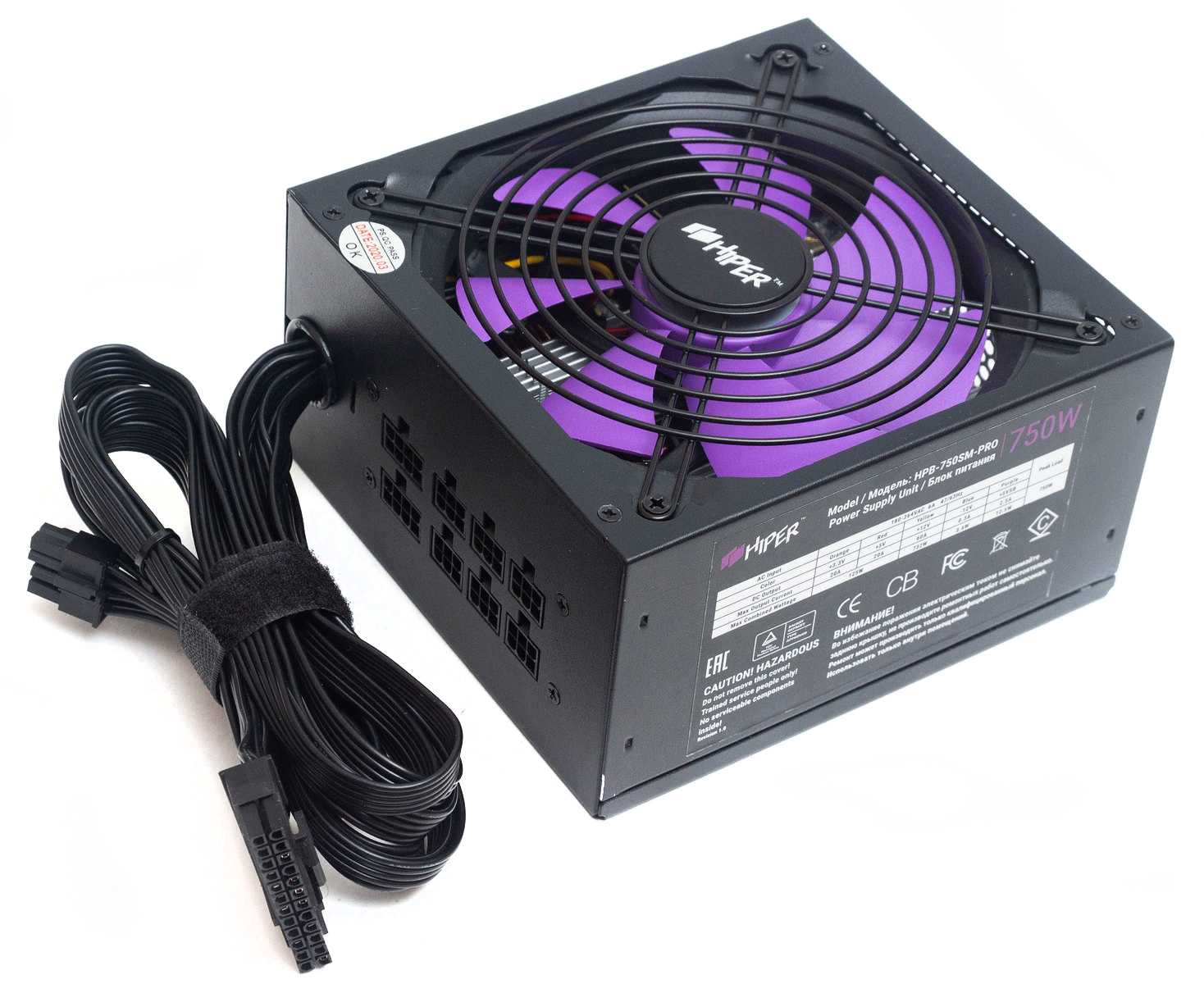

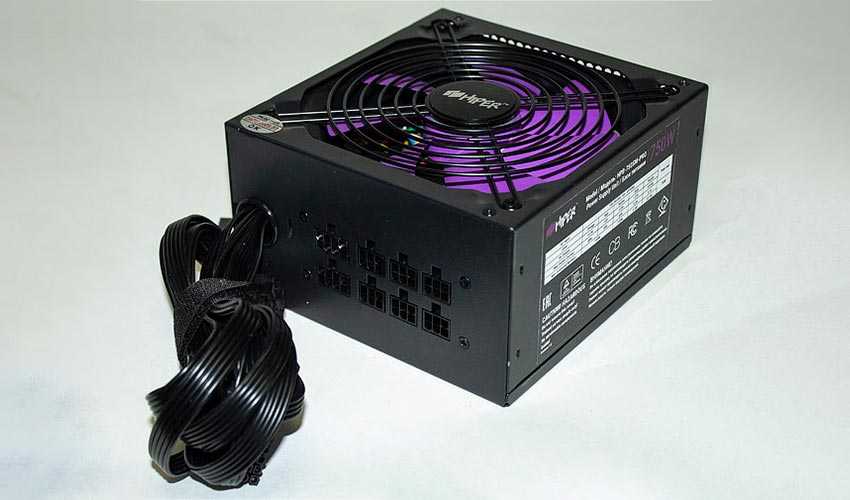

Блок питания мощностью 700 Вт представлен в черном цвете. HIPER HPB-700SM-PRO относится к устройствам стандарта ATX, что определяет необходимые размеры корпусов, в которых он может быть расположен (это Mid-Tower и более вместительные корпуса). На боковине устройства указаны параметры напряжения по каждой из линий тока, которых здесь три — 3.3 V, 5 V и 12 V с учетом максимальных отклонений по каждой линии.

На другой боковине расположены провода питания материнской платы и процессора (20 +4 PIN и 4+4 PIN соответственно), а также целый блок гнезд под кабели в комплекте (2 гнезда PCI-E 4+4 PIN и 4 гнезда для 6 PIN).

Под гнезда в комплекте прилагаются съёмные провода черного цвета со следующими разъемами:

2 кабеля PCI-E 6 PIN -> 2 SATA + Molex, длина 85 см.
Кабель PCI-E 6 PIN -> 2 SATA + 2 Molex, длина 100 см.
Кабель PCI-E 4+4 PIN -> 2 PCI-E 6+2 PIN, длина 75 см.
Кабель PCI-E 4+4 PIN -> PCI-E 6+2 PIN, длина 60 см.

Как видно, производителем предусмотрено подключение к блоку питания до 3-х видеокарт при наличии гнезда PCI-E 6+2, также в комплекте прилагаются провода самой разной длины для возможных маневров соединения устройства с прочими комплектующими. Длина родных (встроенных) проводов питания для материнской платы составляет 50 см, для процессора 60 см.

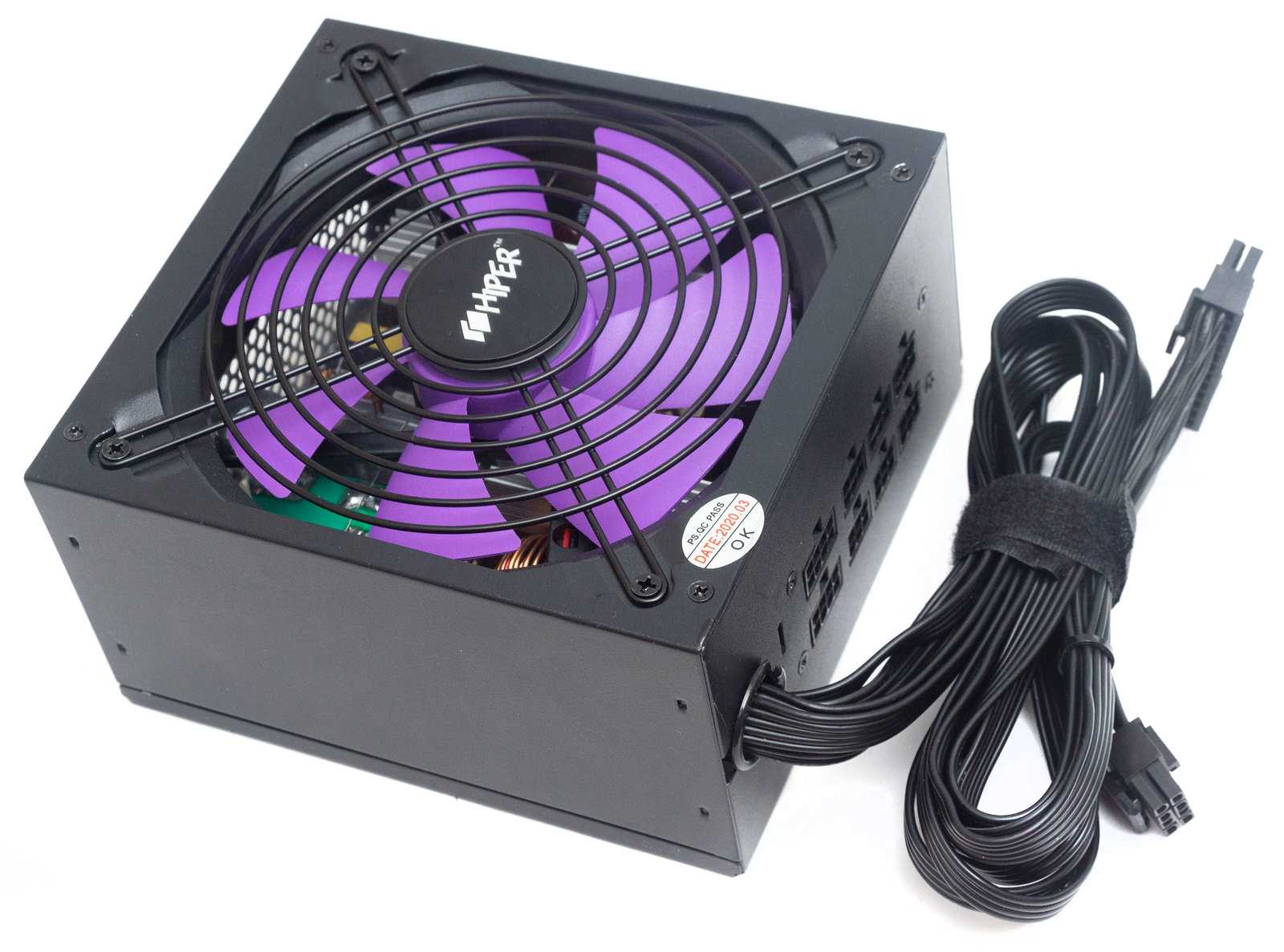

В верхней части блока питания из-за решетки гриль проглядывает 140 мм вентилятор фиолетового цвета. Кстати, производителем заявлен весьма низкий уровень шума при работе.

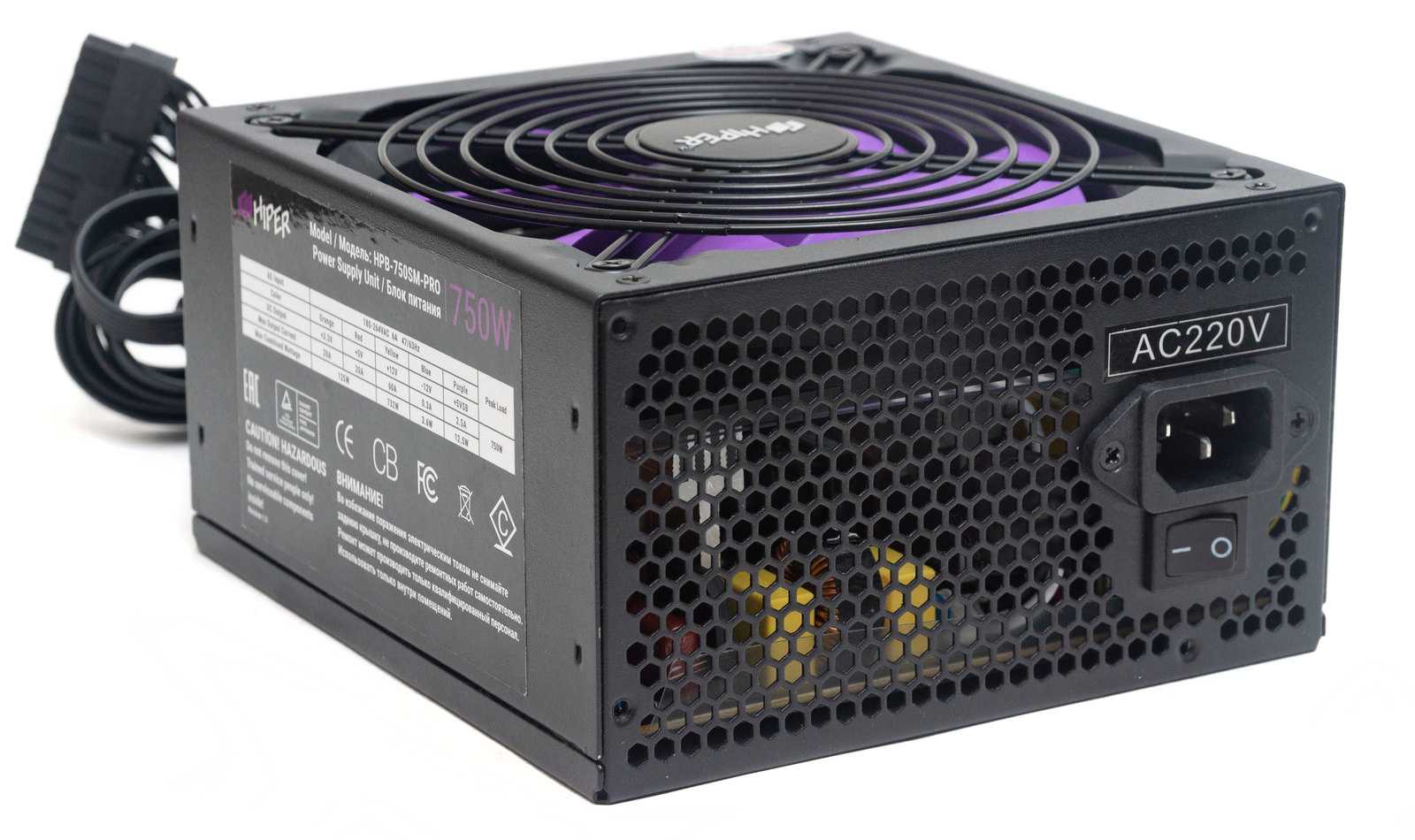

В задней части устройства имеется вентиляционная решетка в виде пчелиных сот, разъем для подключения устройства к сети, маркировка уровня напряжения, а также механический тумблер.

Amd ryzen 7 pro 3700 сравнение процессоров
Блок питания aerocool eco 650w обзор
Как с диска переписать на флешку виндовс 7
Как влияет оперативная память на видео
Apeyron блок питания подключение 03 48

Схемотехника

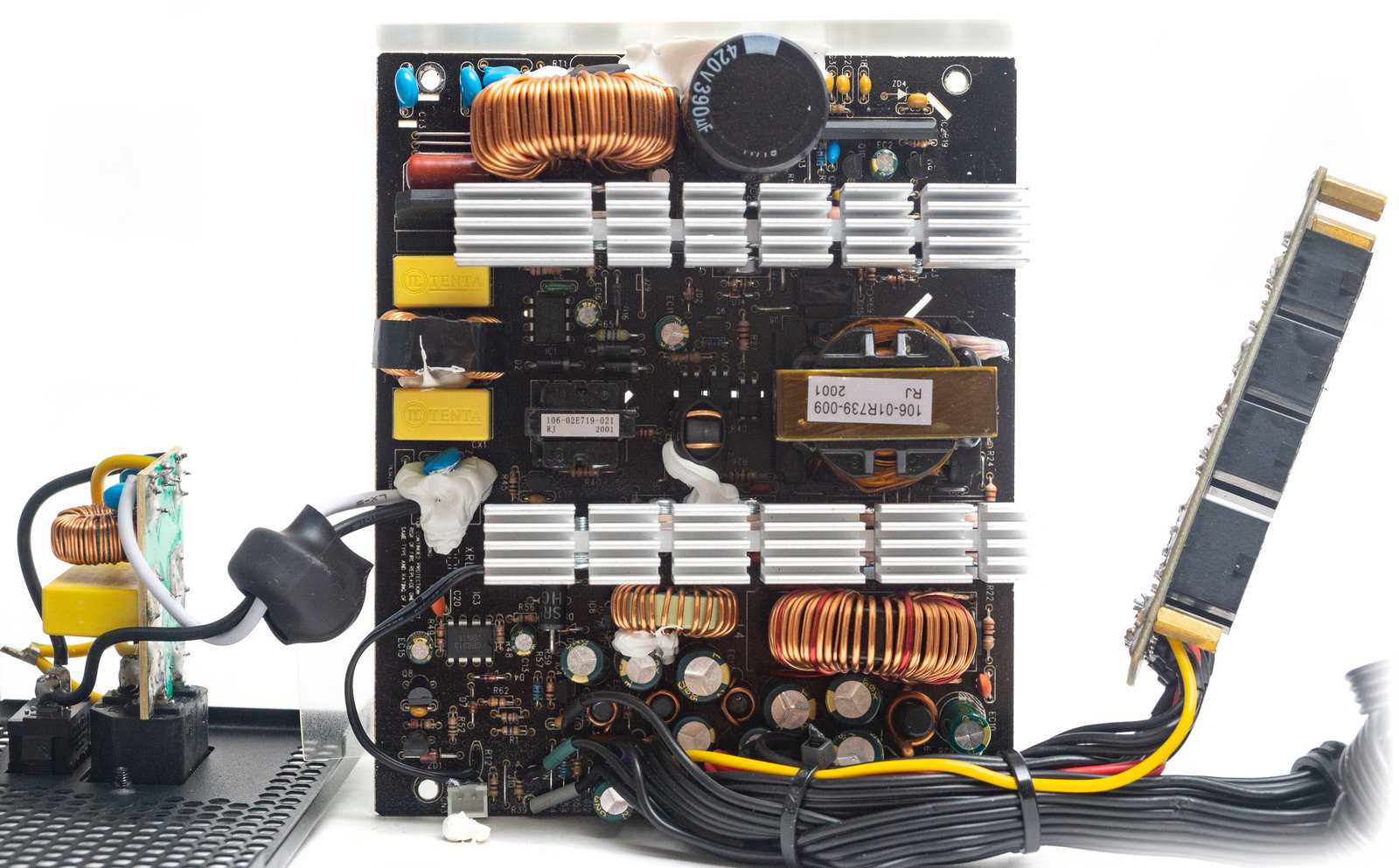

Вскрыв корпус, сразу видим основания снижения стоимости изделия: групповая стабилизация напряжения, от которой отказываются производители даже в бюджетных решениях; но, с другой стороны, её также можно встретить и в более дорогих моделях. Плата с коннекторами для модульных кабелей соединяется с основной платой проводами и не несет на себе никаких фильтрующих конденсаторов. Основной трансформатор выглядит очень маленьким для групповой стабилизации, как и высоковольтный конденсатор.

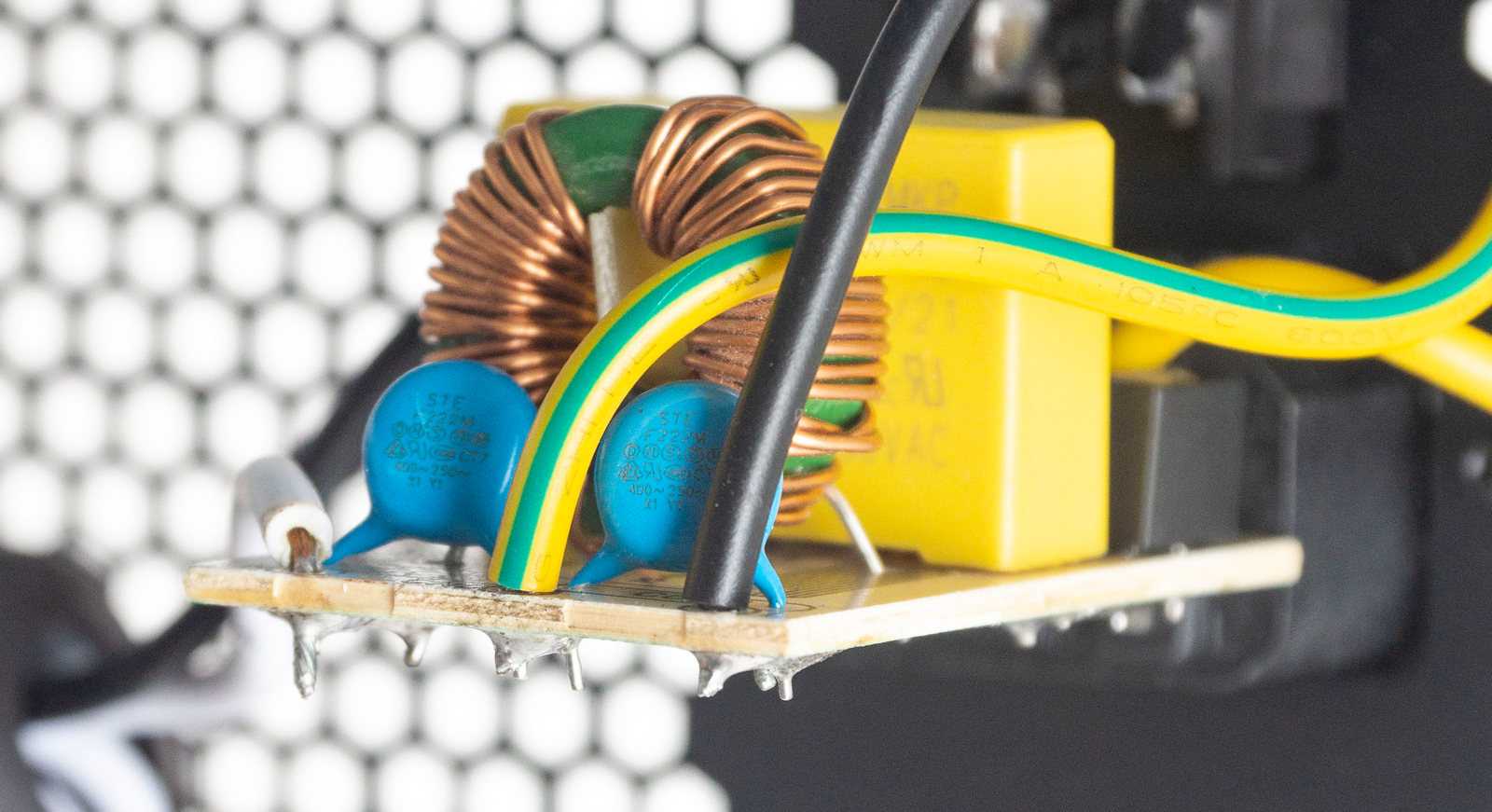

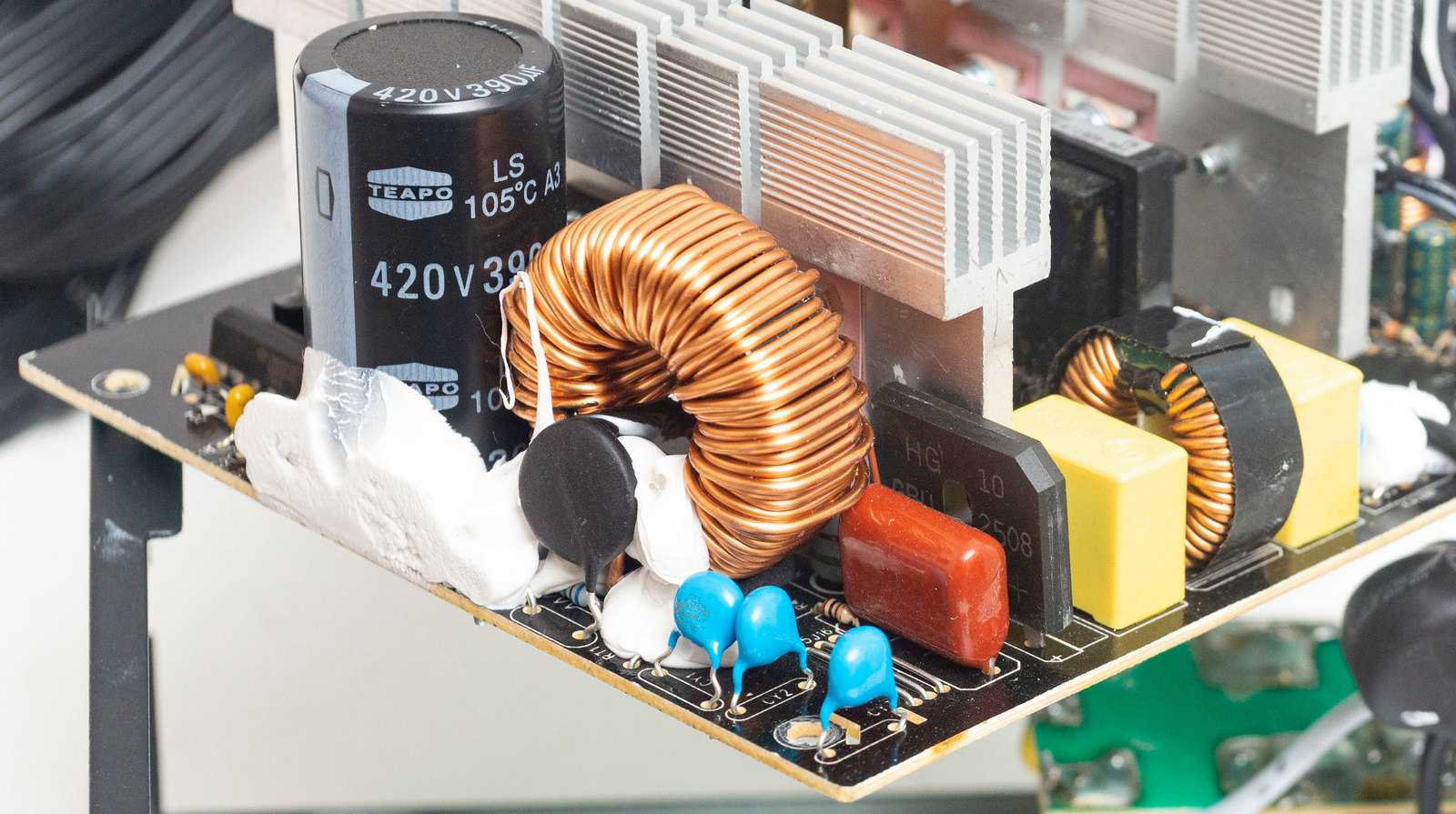

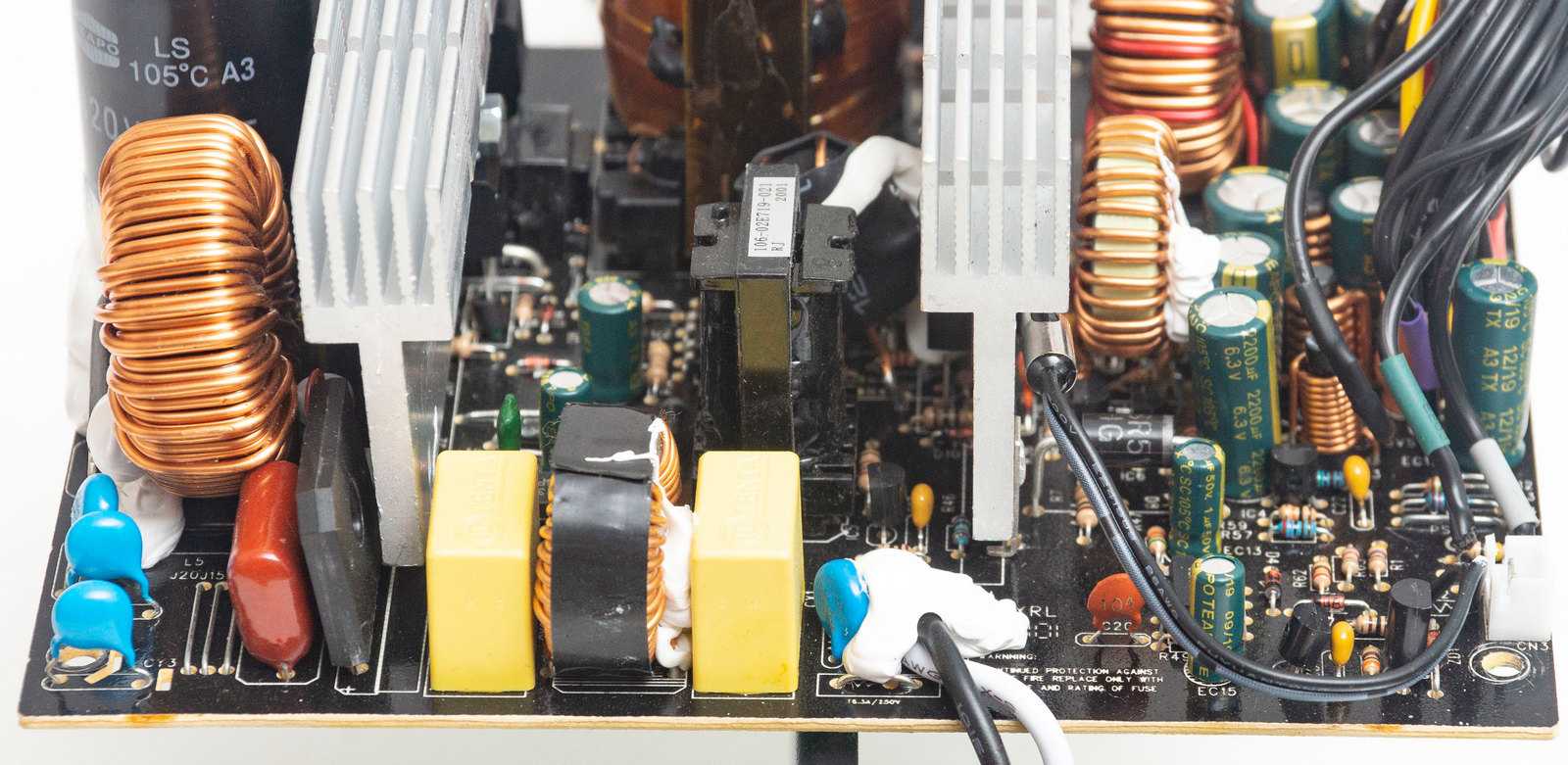

На входной розетке прикручена плата с первым звеном EMI-фильтра в виде двух Y-конденсаторов, одного X-конденсатора и дросселя, плюс ферритовое кольцо на проводах.

На основной плате второе звено фильтра – два Х и один Y конденсатор, плюс дроссель. Плавкий предохранитель и варистор отсутствуют.

Диодная сборка GBU2508 выпрямителя входного напряжения обходиться без радиатора, конструктивно её одним краем можно было бы прижать к общему радиатору или сделать радиатор более длинным.

В высоковольтной цепи используется конденсатор Teapo – один из лучших тайваньских производителей. Емкость — 390 мкФ, рассчитан на напряжение 420 В и температуру 105°С.

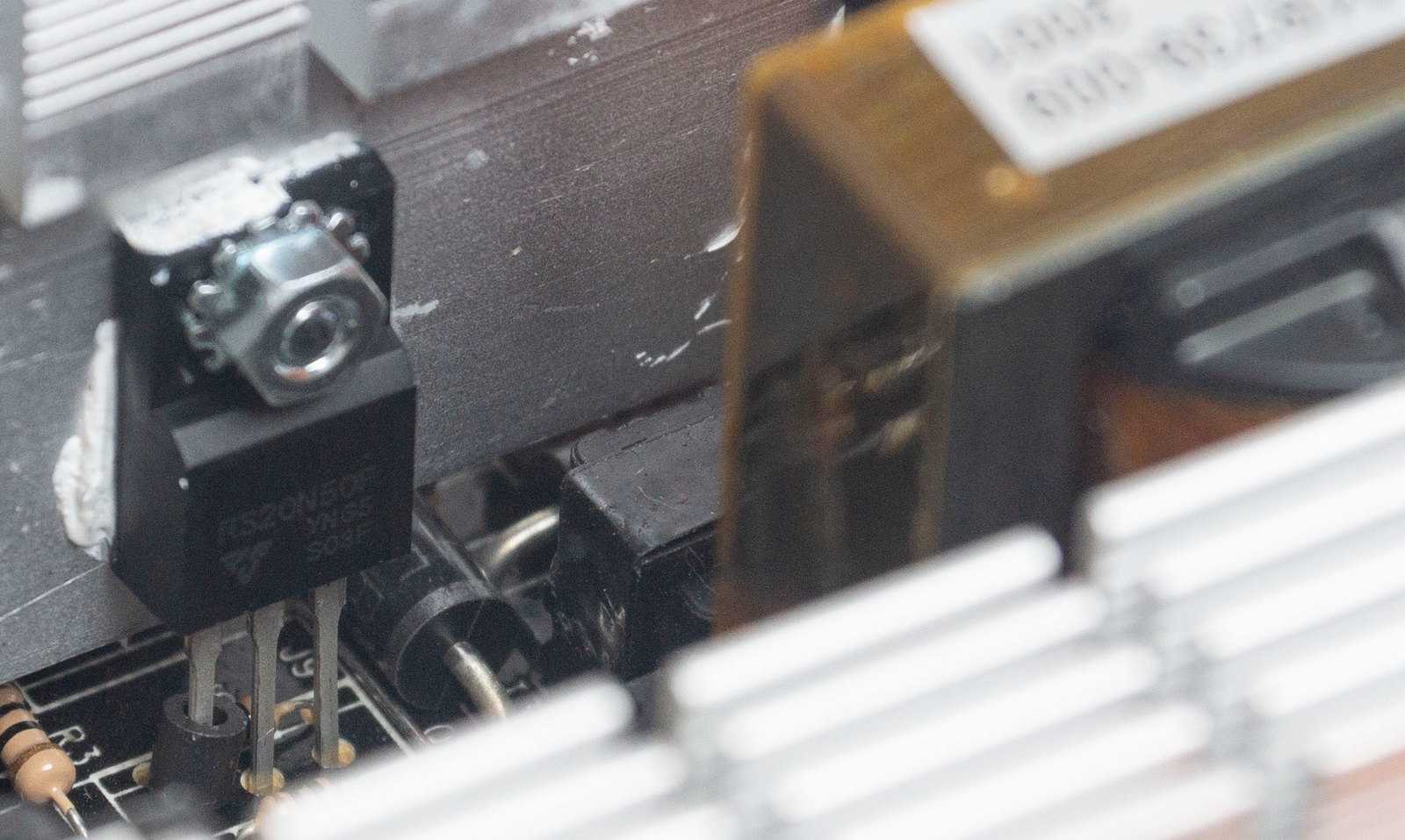

На краю платы находится дроссель APFC-преобразователя. Силовые элементы корректора (диод и мосфет, маркировку не разглядеть) находятся на общем радиаторе с парой мосфетов 20N50F первичного преобразователя, но разнесены на разные его стороны.

Контроллер преобразователя и корректора мощности CM6805BSX распаян перед радиатором в вертикально ориентированном корпусе. Подобное расположение стало уже визитной карточкой моделей HIPER HPB.

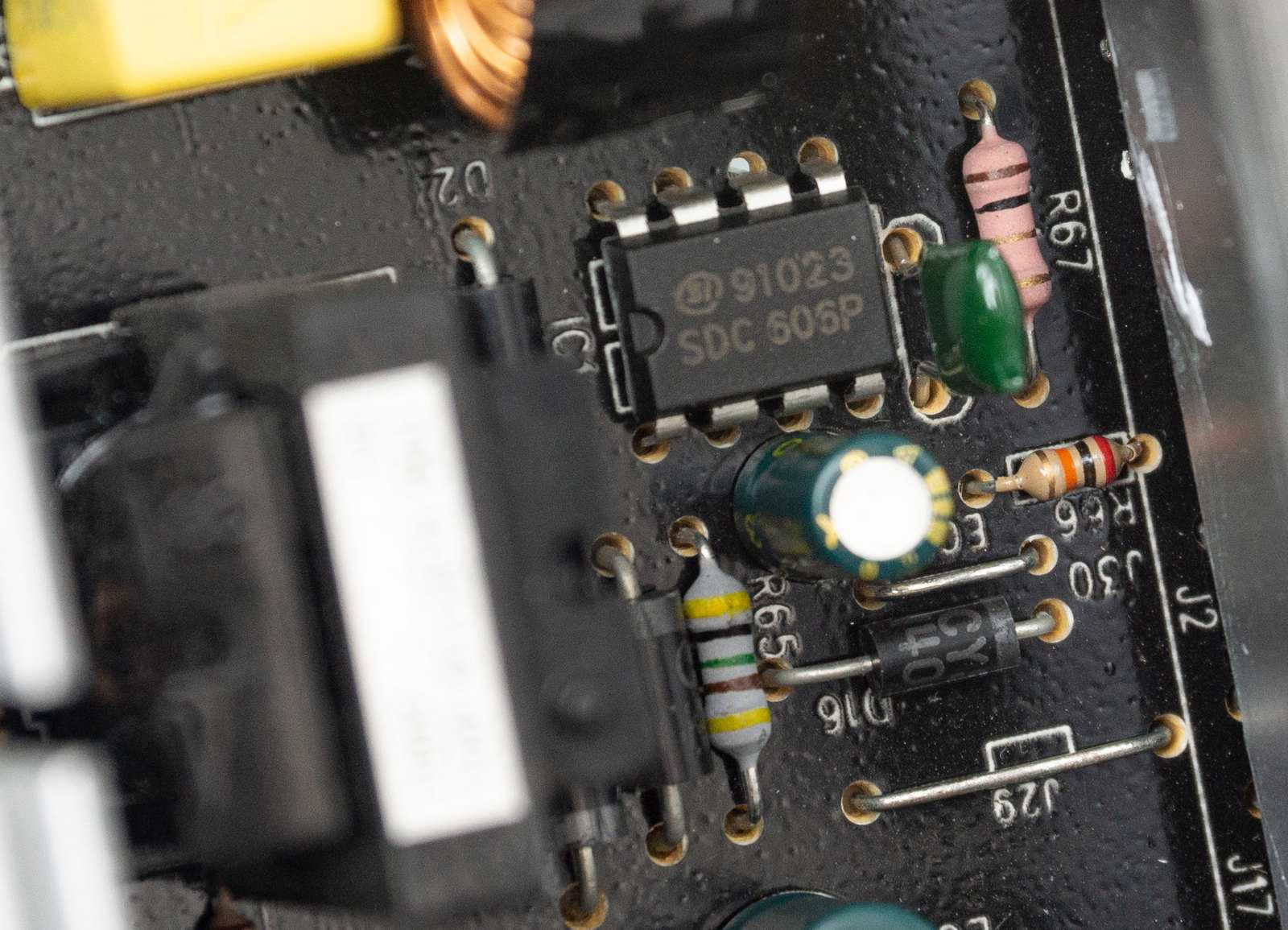

Между радиаторами привычно расположились два трансформатора (основной и дежурного питания), рядом с меньшим находится ШИМ-контроллер дежурки 91023.

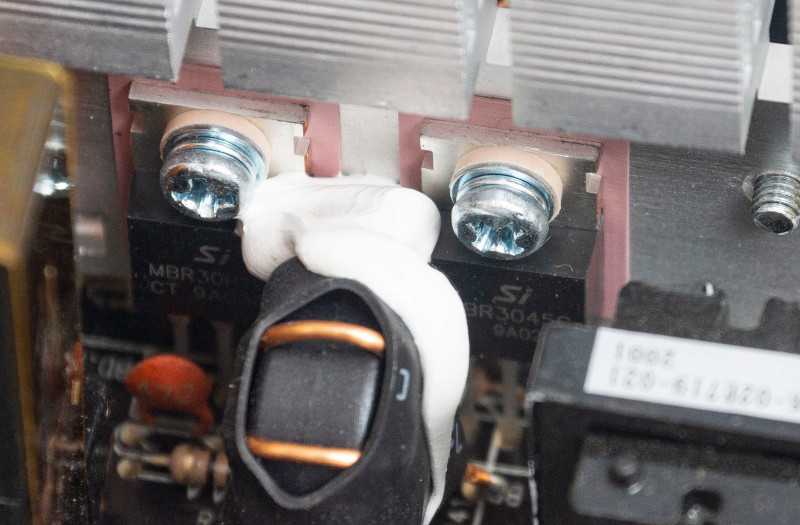

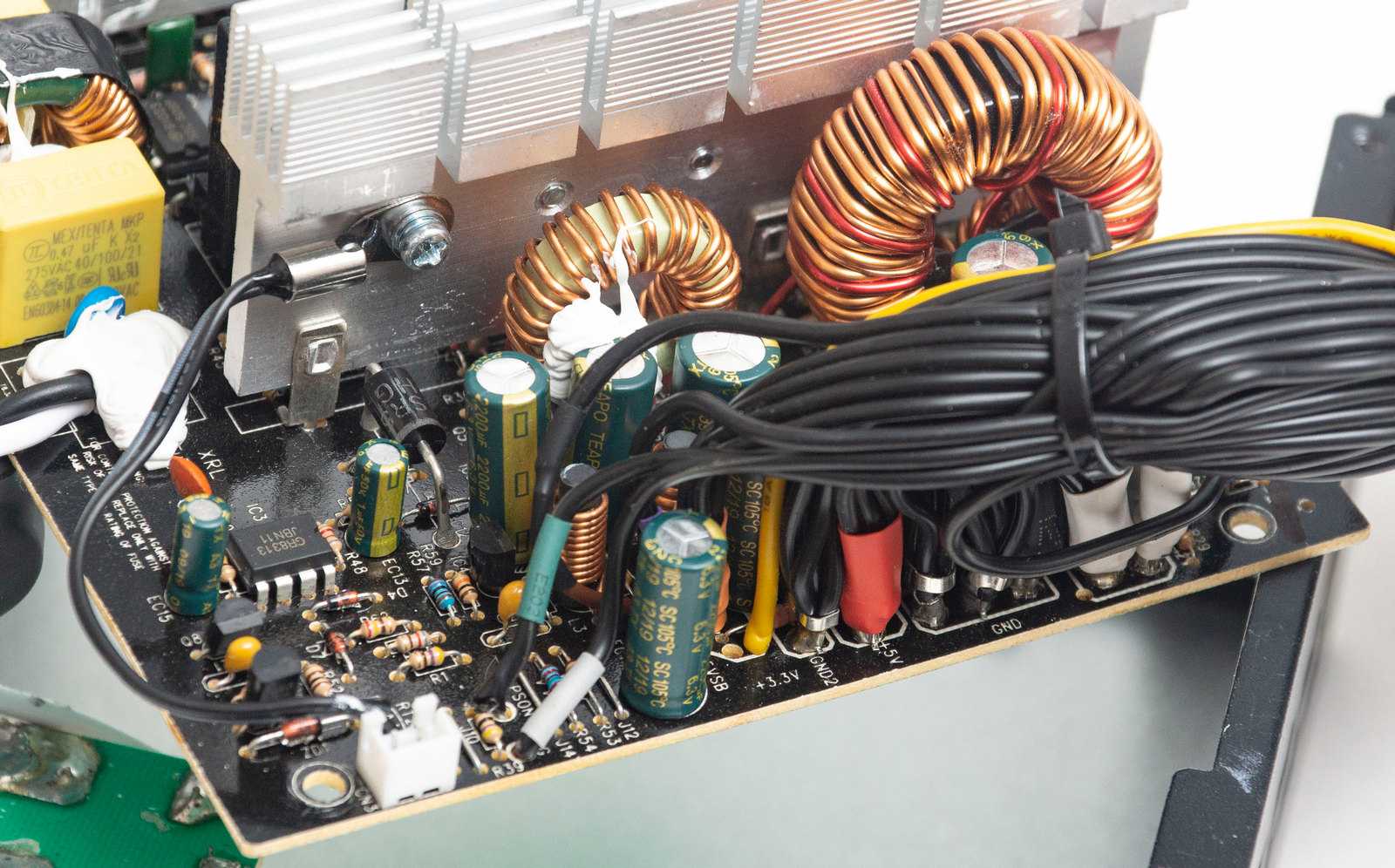

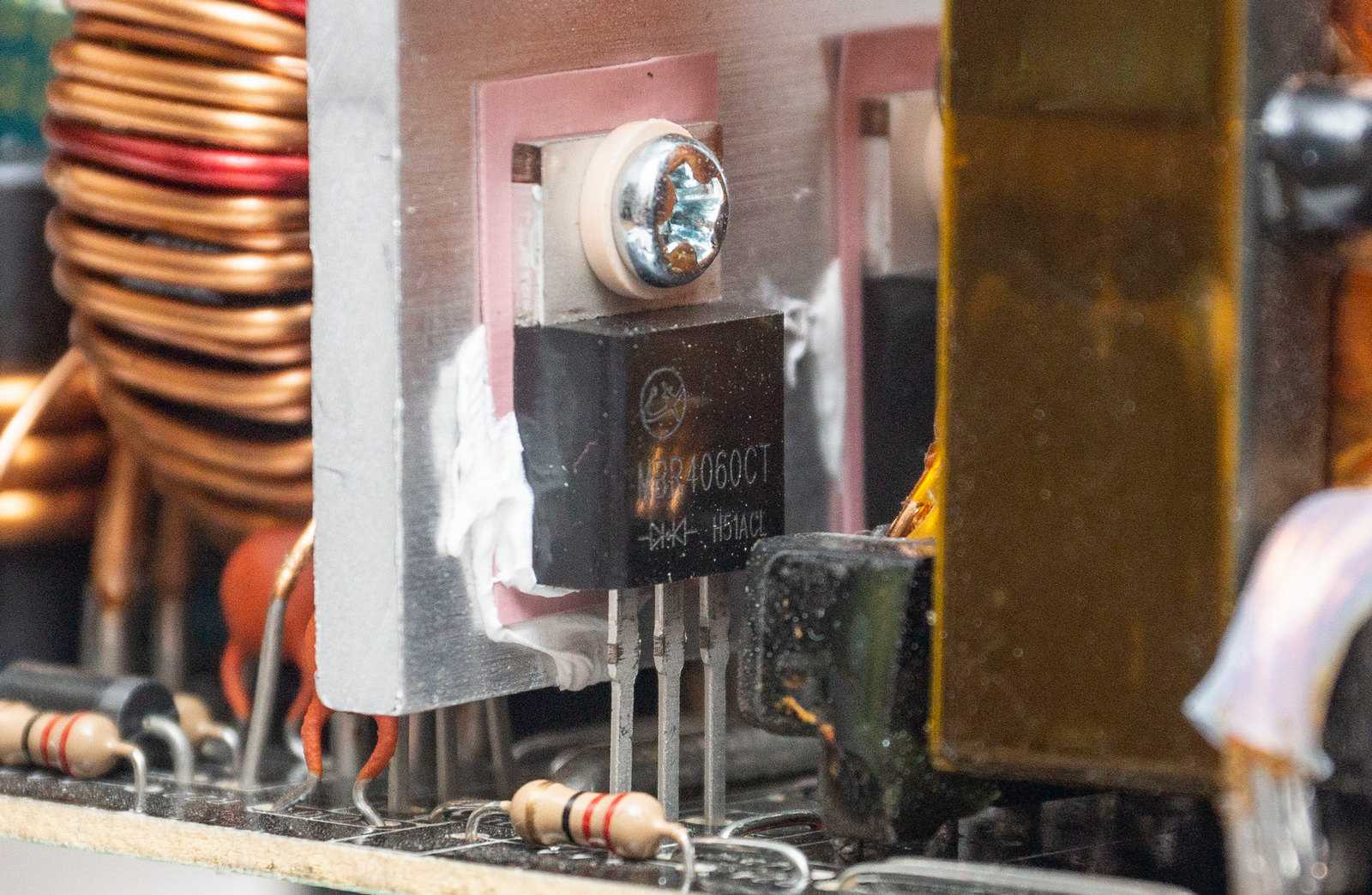

На втором крупном радиаторе находятся четыре диодные сборки 4060CT канала +12 В и две сборки 3045C каналов +5 и +3,3 В.

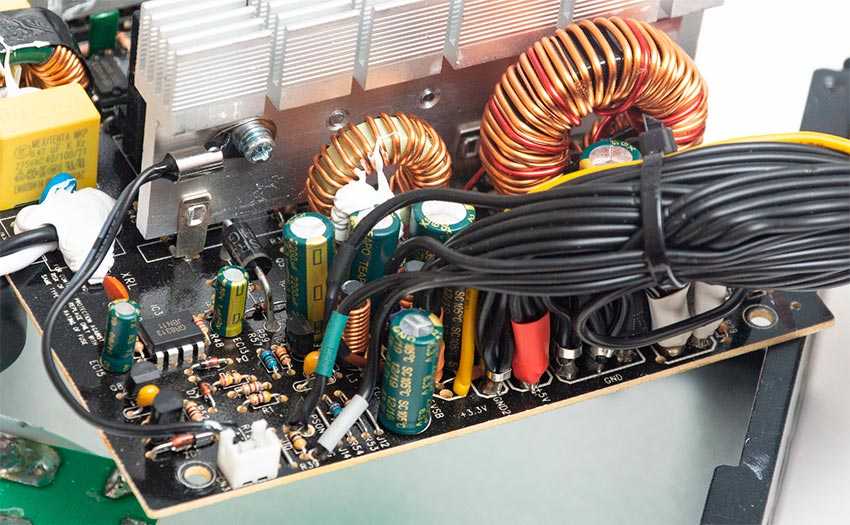

Рядом два дросселя: крупный — для каналов +5 В и +12 В, меньший — для канала +3,3 В. К радиатору крепиться термистор из схемы регулировки оборотов вентилятора.

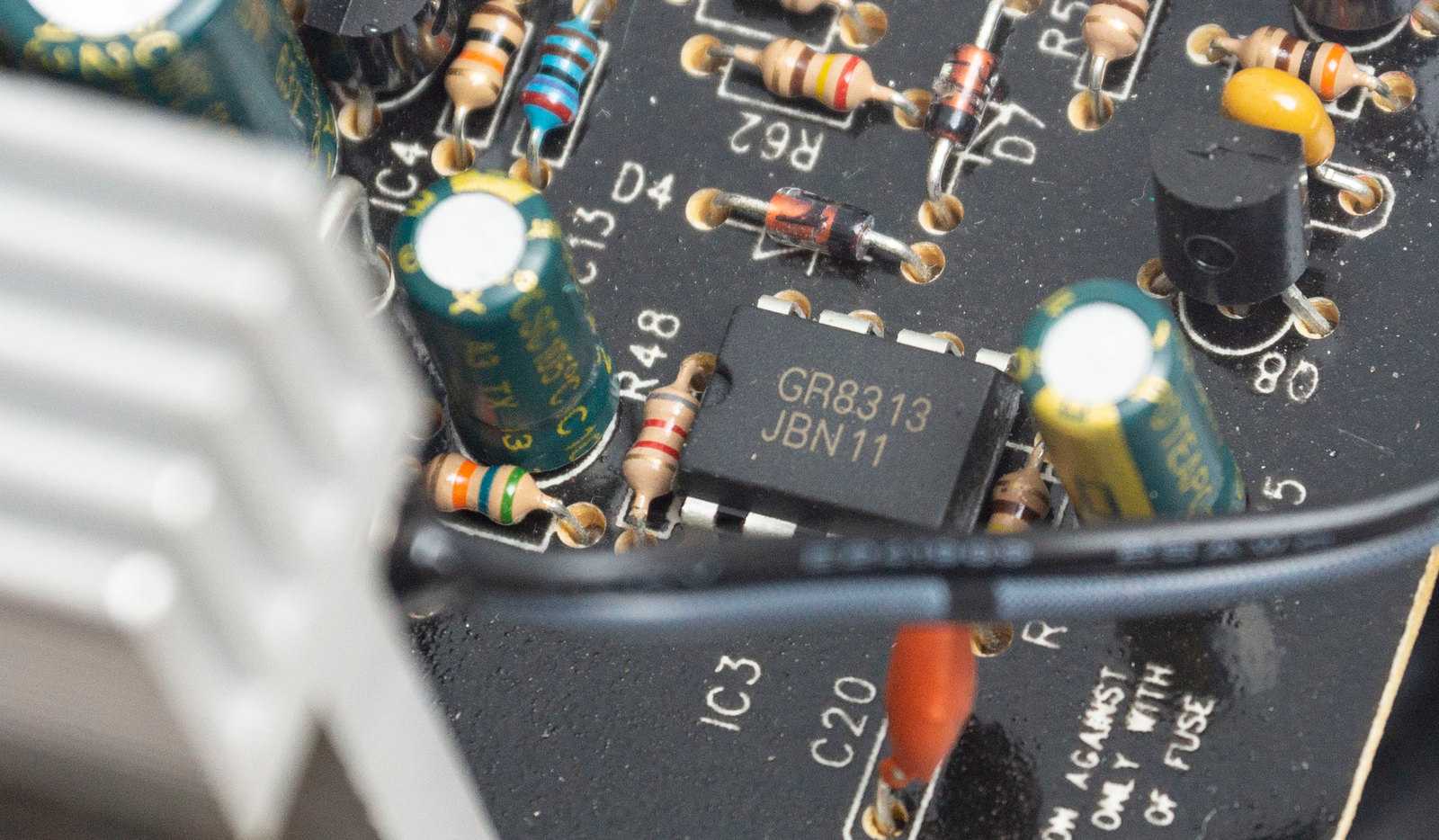

За защиту БП отвечает супервизор GR8313, предусмотрена защита от перегрузки, короткого замыкания, повышенного напряжения.

Фильтрация помех на выходе – все те же высокотемпературные конденсаторы Teapo в количестве десяти штук.

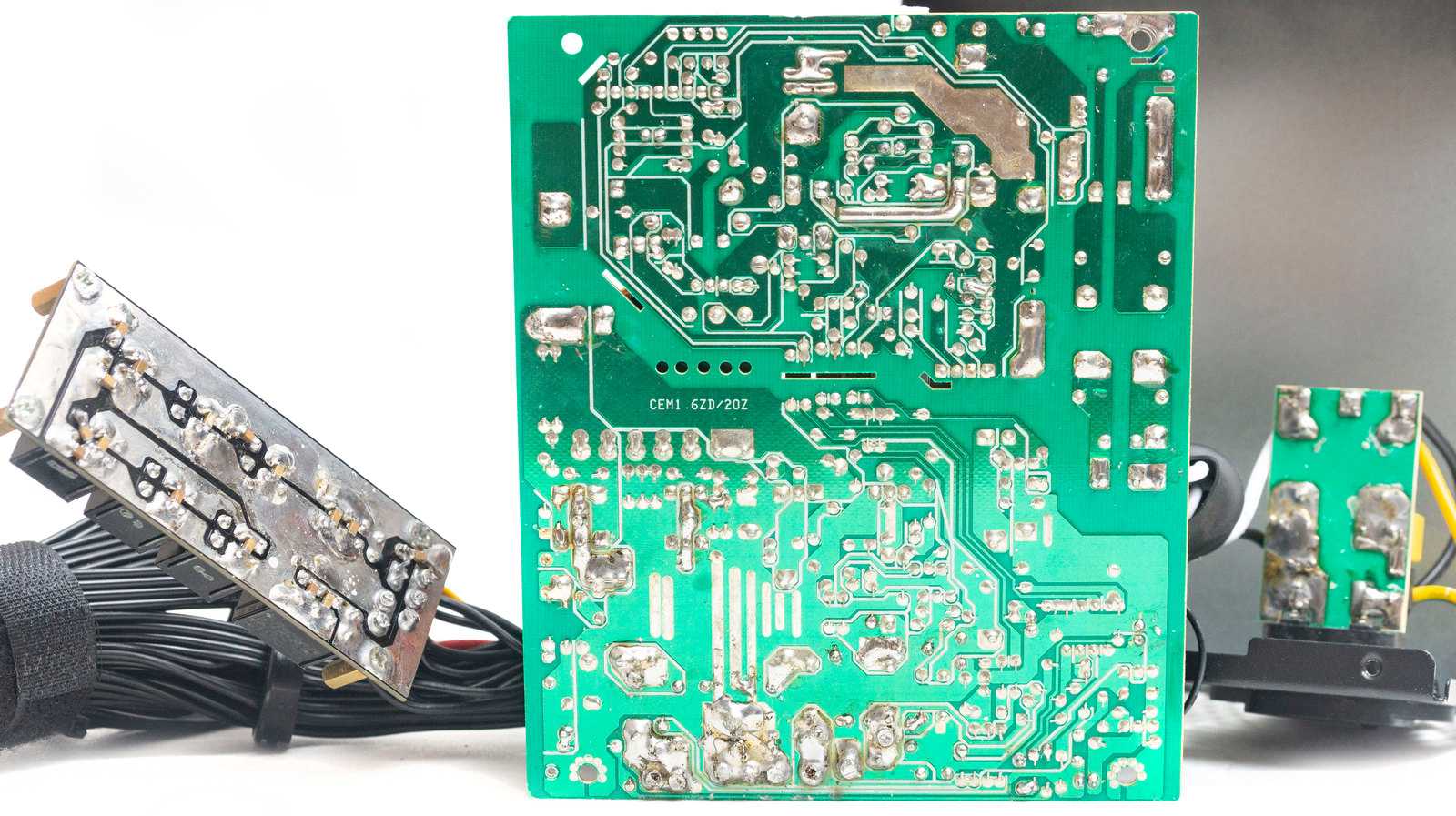

С обратной стороны платы мы видим аккуратную пайку, часть дорожек усилены припоем. На всех трех платах заметны следы плохо отмытого флюса.

Thermaltake Smart RGB 700W

Данный блок питания представляет собой чуть более упрощенную версию устройства GX1, которое мы описывали выше. В целом, от «старшего брата» данная модель отличается не так уж и сильно, но главное – цена его почти вдвое дешевле. Но главные фишки у БП остались – это и интересная RGB-подсветка, и тонкая реализация решетки на вентиляторе, и удачная конструкция в форм-факторе АТХ.

Изначально хотим выделить систему охлаждения, представленную вентилятором, размером 120 мм и вращающимся со скоростью 1800 об/мин. Этого вполне хватает, чтобы остудить все горячие компоненты работая при этом исключительно тихо, не повышая громкость выше 28.1 дБ. Да и сама мощность устройства достаточно высока, а с учетом количества разъемов, вы сможете собрать достаточно неплохой ПК по параметрам.

Что касается разъемов, то тут мы видим действительно качественный подход производителей. Аппарат получил следующие выхода: 20+4 pin для материнской платы, 4+4 Pin для процессора, 2х 6+2 pin для видеокарт, 6 выходов 15 pin SATA, 5 выходов 4 pin Molex, а также 1 выход 4-pin Floppy. Для максимальной совместимости и стабильности работы ПК во всем диапазоне нагрузок, серия Smart RGB оснащена единой мощной +12В линией.

К дополнительным особенностям стоит отнести сертификацию КПД по стандарту 80 PLUS, максимально широкий диапазон входного напряжения, многоуровневую систему защиты, максимально высокое качество сборки. Блок питания действительно будет круто смотреться в вашей систему, тем более, что 10 его светодиодов действительно гарантируют крутое оформление.

Плюсы и минусы

Многоуровневая защита
Большой диапазон входного напряжения
80 PLUS 230В
Коннекторы
Мощная линия +12В
Ультра-тихий вентилятор 120мм
10 светодиодов RGB
Высокая мощность
Низкая стоимость
Большое количество разъемов

Отсутствие внешнего управления для подсветки
Не все кабели в комплекте

Рейтинг блоков питания
Мощность 10/10

Шумность 9/10

Охлаждение 9/10

Защита 10/10

Итого 9.5 За такую цену данный блок питания вообще не имеет каких-либо неполадок. Устройство действительно обладает идеальными характеристиками и параметрами и отлично подойдет даже для более-менее мощных игровых сборок.

Опрос: Какой блок питания на 700 ватт вы считаете лучшим на сегодняшний день?
Chieftec BBS-700S 700W BOX 34.39%

Zalman Watttera (ZM700-EBTII) 700W 7.32%

be quiet! Pure Power 11 CM 700W 18.47%

Thermaltake Toughpower GX1 RGB 700W 4.78%

COUGAR BXM700 7.96%

HIPER HPB-700SM-PRO 700W 3.82%

GameMax VP-700-M-RGB 700W 6.69%

Ginzzu MC700 700W 6.69%

Thermaltake Smart RGB 700W 9.87%

Проголосовало: 314

Каждый день мы выкладываем лучшие предложения на самую разнообразную технику — от смартфонов до бытовой техники. И все это по невероятно низким ценам!

Но это еще не все. На нашем канале вы найдете подробные обзоры на самые горячие новинки, которые помогут вам сделать правильный выбор при покупке.

А если вы хотите экономить еще больше, то у нас есть специальные промокоды и купоны, которые позволят вам купить технику еще дешевле.

Бескомпромиссная модульность

Блок питания HIPER HPB-700FM полностью модульный

«Полностью» — уточнение важное: съемными являются все кабели без исключения

На рынке представлены и «полумодульные» БП, в которых основные кабели смонтированы в корпус. Речь о 24- и 8-пиновых, а также PCI-E. Первый всегда, другие же могут быть как съемными, так и стационарными.

Кастомизация — фишка игрового ПК

Применять только кабели из комплекта поставки — настоятельная рекомендация. Но геймеры нередко кастомизируют свои сборки. В том числе придают индивидуальности блоку питания разноцветными кабелями питания компонентов. При таком сценарии гибридный (частично модульный) БП не подходит.

Внешний вид

Стандартный призматический корпус из жесткого металла, окрашенного в черный цвет. Снизу вентиляционное окно закрыто съемной решеткой-«гриль», по центру — вставка с логотипом производителя. Ярким пятном в дизайне выделяется фиолетовая крыльчатка вентилятора – отличительная черта серии HPB-SM.

С лицевой стороны имеется традиционная перфорация в виде сот и тумблер включения с розеткой.

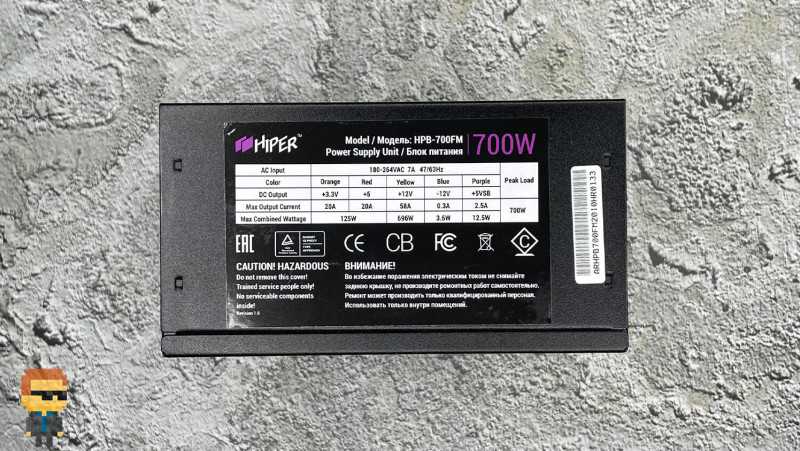

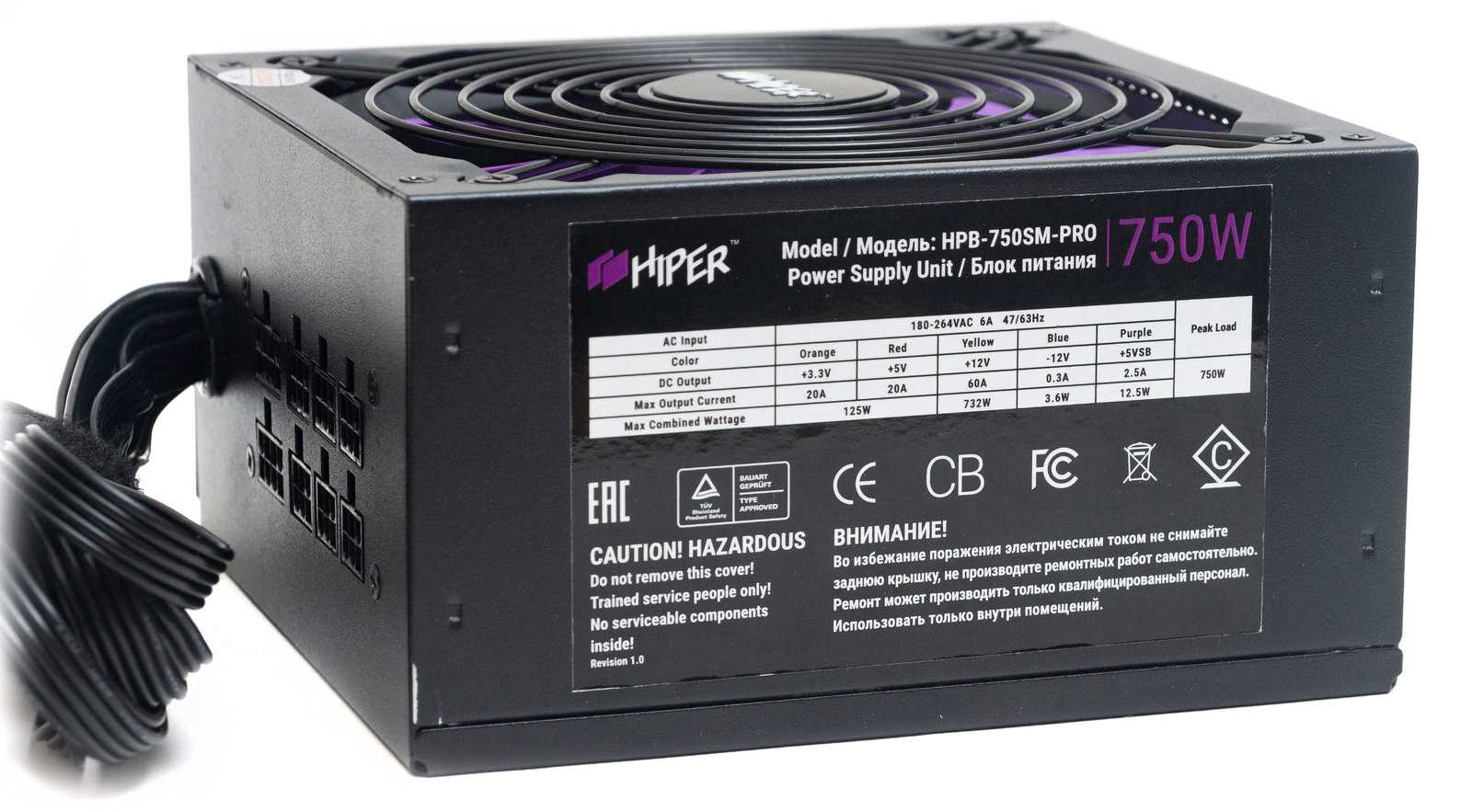

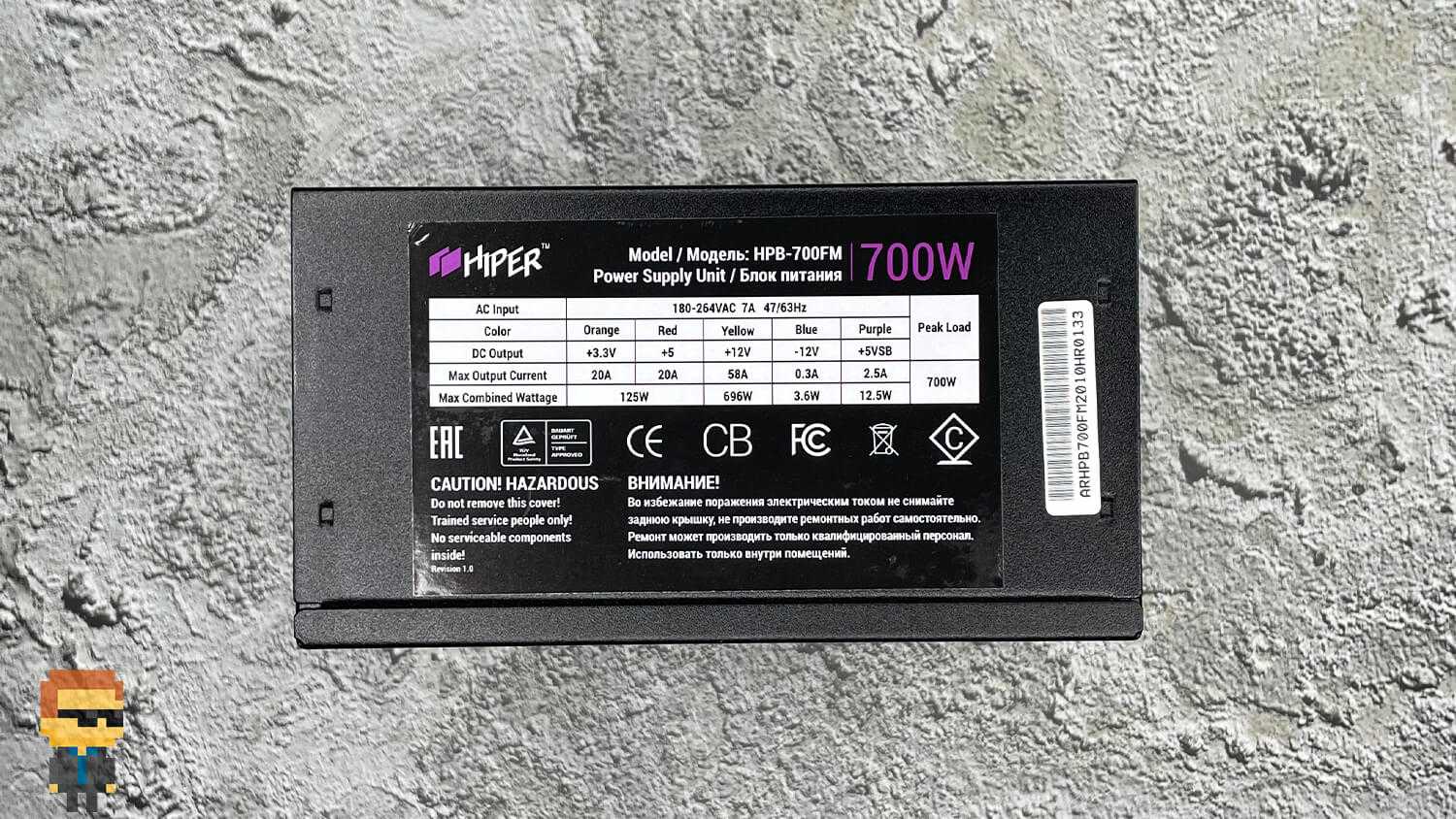

На правом боку — глянцевая наклейка с нагрузочными характеристиками.

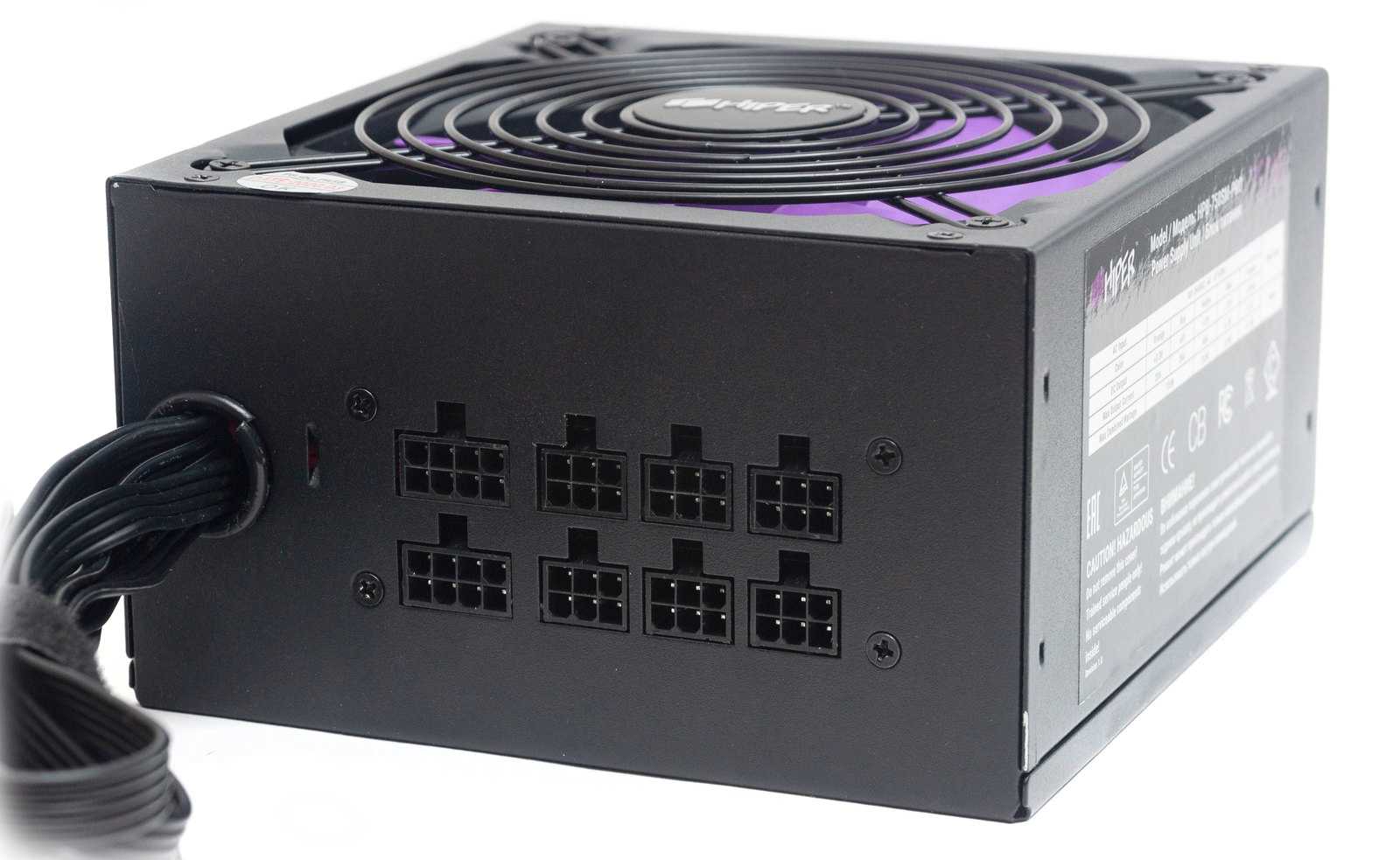

На тыльной стороне — пластиковое кольцо на круглом отверстии для вывода кабелей и восемь разъемов для подключения кабелей, расположенных горизонтально в два ряда: два 8-пин для PCI-E и шесть на 6-пин для периферии.

Блок питания для компьютера HIPER HPB-750SM-PRO: особенности «начинки» конструкции

Схема внутреннего обустройства БП приведена на изображениях. В целом, ничего необычного там нет. Из ключевых особенностей отметим лишь:

применение групповой стабилизации напряжений (одна из причин невысокой цены устройства);
наличие усовершенствованного фильтра помех;
присутствие ранее упомянутых конденсаторов Teapo.

Очевидно, что HIPER HPB-750SM-PRO является типичным бюджетником, мало отличающимся от аналогов. Хотя выполнен БП добротно и лет 10 наверняка прослужит. За предложенную стоимость – вполне неплохой вариант. Тем более что итоги тестирования (о которых мы расскажем в следующих разделах) позволяют говорить о надежности обозреваемого устройства.

Обзор блока питания HIPER HPB-750SM-PRO: подведение итогов

Изначально о продукции сложилось не лучшее впечатление (из-за неправильно указанных на упаковке данных), но после тестов мнение однозначно изменилось в положительную сторону. БП работает стабильно, выдает ожидаемые результаты. В плане функционала каких-либо нареканий нет. В эстетическом плане – аналогично. Вентилятор слегка шумноват (это подтверждает не только наша практика, но и отзывы о блоке питания HIPER). Хотя обычно он работает не на максимуме оборотов, потому отношение к этому параметру терпимое.

Представленный обзор блока питания HIPER HPB-750SM-PRO позволяет считать эту продукцию неплохим приобретением. Но мы не можем утверждать, что это лучший вариант на рынке. Схожий функционал можно найти и в более дешевых моделях. Выбор зависит только от предпочтений и потребностей покупателей.

Заключение

Модель HIPER HPB-750SM-PRO получилась очень интересной для бюджетного решения. Её популярность будет зависеть от цены. На момент написания обзора она была еще не известна, но скорее всего стоимость будет ниже, чем у ранее выпущенного HIPER HPB-700SM, который также имеет частично модульную конструкцию и обладает сертификатом 80 PLUS Bronze и DC-DC преобразователи.

При стоимости до 5000 рублей данный блок питания вполне сможет составить конкуренцию, ведь среди бюджетных моделей вы практически не встретите частично модульные варианты. Обычно подобные модели с сертификатом 80 PLUS Bronze стоят дороже, но при этом не могут похвастаться плоским исполнением несъемных кабелей — чаще это жгут в оплетке.

Экономия нам видится за счет групповой стабилизации и отсутствия проводов калибра 16AWG на особо нагружаемых линиях. Из плюсов: конденсаторы Teapo, хороший фильтр, качественные компоненты схемотехники. Напряжения находятся в пределах стандарта, но колебания довольно значительные от +4% до -3% по вторичным линиям, что для современного БП довольно большой разброс.

Плюсы:

Частично модульные плоские кабели;
Стабилизация напряжений в рамках стандарта;
Полноценный EMI-фильтр;
Хороший уровень КПД;
Использование качественных конденсаторов;
Все необходимые виды защиты.

Минусы:

Неоптимальный набор проводов и коннекторов.
