Какие датчики можно найти в смартфонах: для чего они нужны и как устроены

Как работает акселерометр?

Большинство устройств оснащается емкостными, пьезорезистивными и пьезоэлектрическими приборами. Часто акселерометр представляет собой микроэлектромеханическую систему (MEMS), содержащую несколько компонентов, каждый размером от 1 до 100 микрометров. Размер же прибора обычно не превышает габариты спичечной головки.

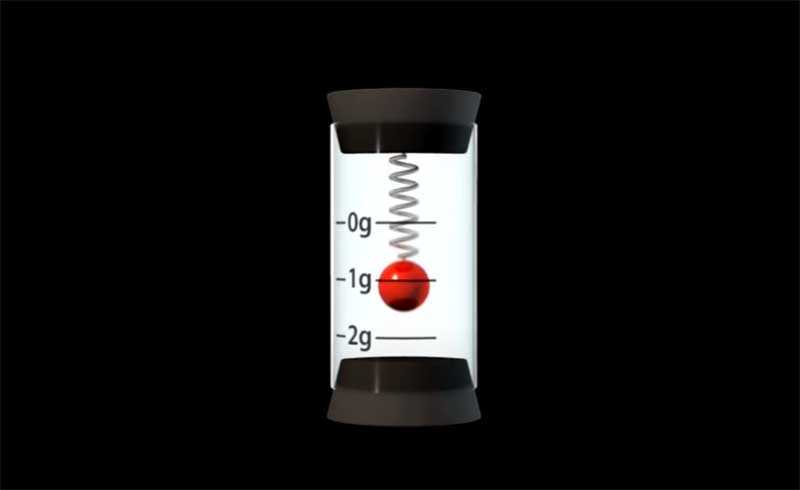

Механический акселерометр

Объяснить принцип работы акселерометра проще на механическом приборе. Он состоит из пружины, прикрепленной к корпусу, подвижной массы и демпфера. Масса или, проще сказать, грузик, крепится к пружине. С обратной стороны грузик поддерживает демпфер, гасящий вибрации грузика. Во время ускорения корпуса пружина деформируется (растягивается или сжимается) по противоположным осям под воздействием грузика, стремящегося сохранить свое первоначальное положение, то есть отстать или опередить корпус. На величине деформации и основываются вычисления прибора.

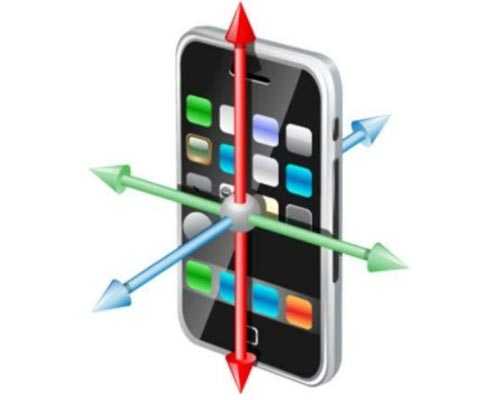

Для получения информации о положении предмета в трехмерном пространстве используется три таких прибора, объединенных в один комплекс.

Конечно же, никто не будет «запихивать» в компактный фитнес-браслет или смартфон такую громоздкую конструкцию. Поэтому она заменяется миниатюрным чипом. Хотя чип и более сложный, чем прибор с шариком и пружиной, он имеет те же основные элементы.

У такого чипа имеется корпус, который крепится к часам или смартфону, «гребенчатая» секция с отведенными по сторонам пластинами и ряд фиксированных пластин, снимающих показания. Эта секция может перемещаться вперед и назад, изменяя значение напряженности поля вокруг контактов. Полученные данные передаются на обработку электроникой и программным обеспечением, после чего происходит вычисление физического расположения устройства.

Внутренняя работа акселерометра

Но самое интересное, как изготавливаются такие акселерометры. При толщине примерно 500 микрон ни один инструмент не сможет его создать. Вместо этого инженеры используют некоторые уникальные химические свойства кремния и силикона с другими веществами. Весь процесс изготовления полностью автоматизирован и выполняется на конвейерных линиях без участия человека.

Также понять как работает акселерометр поможет короткое видео ниже:

https://www.youtube.com/watch?v=CUo9Nlf1KbUVideo can’t be loaded because JavaScript is disabled: Как устроен акселерометр на вашем смартфоне | engineerguy (https://www.youtube.com/watch?v=CUo9Nlf1KbU)

Основные датчики в телефоне

Датчик ориентации или ускорения – акселерометр. Это самый обыкновенный вид датчика, который наблюдается чуть ли не в каждой модели смартфонов или планшетов. Необходим он для того, чтобы регистрировать пространственные повороты девайса из портретного положения в положение ландшафтное. Зачастую, конкретно акселерометр называется G-sensor. Обычно, существуют три оси, по которым датчиком регистрируется разница между ускорением самого объекта и гравитационным ускорением.

В последующем, процессор вычисляет значение разницы, анализирует, и направляет информацию в программное обеспечение. Согласно этой информации становится известно, в какой момент и куда поворачивать экран. Исходя из принципа работы, можно вывести главный недостаток датчика ориентации. Если значение ускорения крайне мало или его нет, то он останавливает процесс регистрации пространственного расположения девайса, или же погрешность в регистрировании достаточно высока. Это может оказывать отрицательное влияние на точности управления гаджетом в мобильных играх или в момент управления, к примеру, дроном. В таком случае помощь акселерометру оказывает следующий датчик.

Гироскоп. Необходим также для того, чтобы отмечать пространственное расположение девайса, но при этом свободно может осуществлять регистрацию угла наклона устройства по трем осям даже в том случае, если не происходит движение смартфона. Это повышает точность управления при игре на мобильном телефоне, так как разработчики благодаря гироскопу могут получать данные о том, насколько отклонилось устройство от каких-либо координат, и погрешность в таком случае равна примерно одному-двум градусам.

Датчик геомагнитного анализа. Он может реагировать на магнитные поля нашей планеты. Его еще частенько величают электронным компасом, потому что с его помощью девайс может отображать информацию о положении сторон света. Как пример, если есть геомагнитный датчик, смартфон может обходиться без GPS-модуля, определяя местоположение объекта. Это один из главных датчиков современных смартфонов и прочих устройств.

Зачастую для того, чтобы повысить точность, в смартфон устанавливаются еще датчики, работающие по схожему принципу, но обладающие более простым набором функций. Безусловно, пользователь может при помощи магнитометра выполнять его прямые функции – использовать его как металлоискатель, отыскивать проводку в стенах здания или как компас. В мобильных маркетах необходимо для этого искать нужное программное обеспечение.

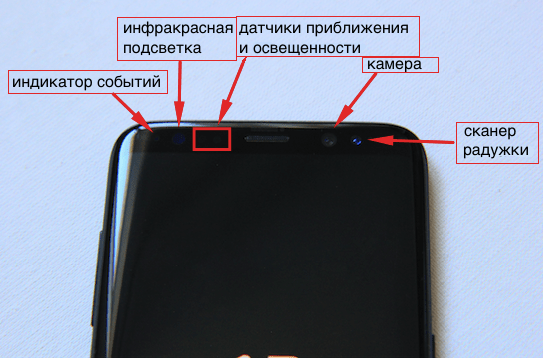

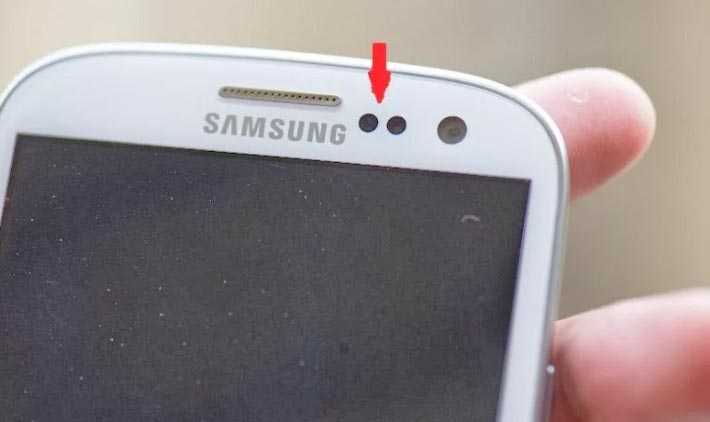

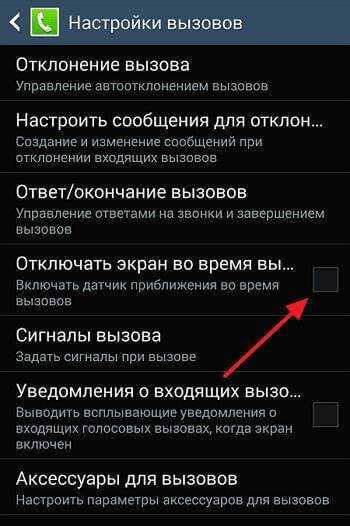

Датчик приближения. Предоставляет возможность идентификации объекта и вычисления расстояния до него. В него входит излучатель инфракрасных лучей и их приемное устройство. Если приемное устройство не получает сигнал, это означает, что предмет отсутствует, а когда излучение попадает в приемник, то это свидетельствует о том, что существует предмет, отразивший собою луч. Широкое применение он находит, к примеру, отключая подсветку дисплея, когда смартфон поднесен к уху в момент звонка. Некоторые более прогрессивные варианты могут считывать некоторые жесты и в дальнейшем отвечать на это определенным действием. Порой датчик приближения может использоваться в случаях, когда при закрытии чехла необходимо погасить дисплей.

Датчик света или же датчик освещенности. Благодаря ему устройство может определять уровень освещенности окружающей соежы. Это позволяет автоматически изменять яркость подсветки дисплея. Это достаточно удобная функция – не приходится постоянно изменять уровень яркости экрана вручную. В более дорогих моделях смартфонов порой используется прогрессивная и расширенная версия датчика, которому под силу анализировать уровень интенсивности главных цветов (RGB), чтобы в последующем настроить цвета на дисплее или корректировать баланс белого в процессе фотографирования.

Промежуточный вывод

Если смартфон обладает только акселерометром, это говорит о том, что модель относится к самой бюджетной категории и обладает возможностью поворота экрана. Безусловно, порой производитель не предоставляет всеобъемлющую информацию о датчиках, которые есть в наличии, поэтому следует прочесть некоторые обзоры, где детально анализируется вся «начинка» мобильного устройства.

Если все датчики, что перечислены выше, имеются в смартфоне, а также в электронику устройства входят некоторые из тех, что будут рассмотрены ниже – это означает, что модель является довольно продвинутой.

Принцип работы

Основным принципом для оснащения современных телефонов данным прибором является компактность, так как у многих смартфонов толщина корпуса не превышает восьми миллиметров, а там должно разместиться огромное количество разной электроники. Именно поэтому разработчики создали миниатюрную конструкцию акселерометра, который поместили в специальный чип.

Принцип его работы заключается в том, что к неподвижному корпусу крепится перегородка с отведенными в сторону проводниками, которые помещаются между контактами, считывающими показания изменений ускорения. Создавать такие миниатюрные версии прибора вручную практически невозможно, поэтому их делают на автоматизированных конвейерных линиях, а за основу берут реакции силикона и других веществ.

Как пользоваться компасом на телефоне?

Несмотря на наличие геомагнитного датчика, в некоторых телефонах нет «родного» приложения для его использования. В этом случае пользователю нужно установить стороннюю программу. После установки желательно ознакомиться с инструкцией эксплуатации, где разработчик подробно описывает все возможности программы.

Большинство приложений обладают простым интерфейсом с изображением компаса и встроенной функцией калибровки датчика. Подробная статья о компасе в телефоне доступна по этой ссылке. Если сомневаетесь в поступающей со смартфона информации, проверьте значения с реальным компасом.

Применение устройства

Определившись с тем, что представляет собой акселерометр в телефоне, стоит узнать и как им пользоваться – для этого можно привести несколько примеров:

С помощью датчика осуществляется управление в играх – смена положения мобильного устройства вызывает определённые действия со стороны игрового персонажа или управляемого игроком транспортного средства. Так, например, наклоном телефона можно изменять направление движения автомобиля в гоночных симуляторах.

Рис. 4. Игра Asphalt 8, управление в которой выполняется с помощью акселерометра.

Во время спортивной пробежки акселерометр используется в смартфонах и планшетах для контроля пройденной дистанции. При этом определяется примерное количество сделанных шагов – и, хотя погрешность может быть довольно высокой (зависит от скорости движения), полученные результаты можно использовать для повышения результатов тренировки.

Наличие таких датчиков на смартфонах и планшетах позволяет изменять ориентацию изображения. Расположив мобильный гаджет горизонтально, пользователь при помощи акселерометра автоматически получает альбомный формат картинки или текста. При вертикальном расположении экрана ориентация изменится на книжную.

В других устройствах датчик применяют и для выполнения тех же задач, для чего нужен акселерометр на телефонах, и для других целей. Так, в авиации он необходим для работы навигационных систем, а в промышленности используется в качестве вибропреобразователя.

В системах управления жёсткими дисками HDD акселерометр требуется для компенсации вызываемых ускорениями объекта колебаний и защиты хранящихся на накопителе данных.

Видеорегистраторы с помощью этого датчика способны определять время ускорения и торможения, фиксировать остановки и столкновения. На джойстиках игровой приставке акселерометр необходим для управления игровым процессом.

Настройка и калибровка

Практически все новые телефоны с гироскопом имеют и встроенный датчик контроля ускорения. При отсутствии акселерометра в телефоне, что говорит о бюджетной стоимости модели или её выпуске много лет назад, добавить эту функцию не получится ни перепрошивкой, ни изменением настроек.

Зато при наличии датчика, если он не работает или неправильно реагирует на изменение положения устройства, можно выполнить его калибровку.

Автоматическая настройка Андроид акселерометра выполняется в три этапа:

1Скачайте с гугл плей бесплатное приложения для калибровки (например, GPS Status & Toolbox).

2Установите телефон с акселерометром на ровную поверхность.

3Перейдите в меню настроек утилиты и выберите пункт калибровка акселерометра.

Рис. 7. Меню приложения.

На дисплее гаджета появится сообщение о необходимости установки на ровную поверхность. После подтверждения запускается калибровка. Завершение процесса сопровождается появлением соответствующей надписи.

Рис. 8. Работа приложения GPS Status & Toolbox.

Как откалибровать акселерометр?

В некоторых случаях может потребоваться настройка или калибровка акселерометра. Например, если телефон не реагирует на поворот корпуса или не точно считаются шаги. Для смартфонов под управлением операционной системы ANDROID для этих целей есть несколько сторонних приложений, например GPS Status & Toolbox. Для iPhone таких приложений нет, поэтому в случае сбоев придется ограничиться перезагрузкой устройства. Обычно это помогает.

Некоторые производители фитнес-браслетов и смарт-часов также позволяют откалибровать акселерометр. Точнее, не откалибровать, а «обучить» с помощью «Меток поведения», то есть помогая датчику более точно понимать, какое именно действие владелец гаджета выполняет в тот или иной момент. Такая возможность есть у владельцев популярной линейки Xiaomi Mi Band и ряда других моделей.

Источник изображений: YouTube , Wikipedia

Как работает акселерометр

Датчик механического акселерометра содержит элемент инертной массы или грузик, который удерживается пружинами (от одной до трех, в зависимости от количества осей). Пружины фиксируются на неподвижной детали. Они измеряют движение элемента относительно устройства. Чем больше прогиб пружин, тем больше отклонение и, следовательно, тем выше регистрируемое ускорение. При этом скорость (например, при тренировке) высчитывается исходя из изменений этого ускорения во времени с учетом сил гравитации.

Однако электронный акселерометр в смартфоне вместо инертной массы использует набор проводников, которые движутся под воздействием ускорения и изменяют напряженность поля вокруг себя. По этому показателю можно определить, в какую сторону сдвинулись проводники, а также — какое движение вызвало этот сдвиг.

Акселерометр не способен точно измерять угол поворота устройства в пространстве, а оценивает его примерно. В этом случае экран смартфона при повороте телефона может перевернуться не сразу. Однако установка акселерометра вместе с гироскопом, который определяет угол и скорость поворота устройства, решает эту проблему.

Индустрия 4.0

Как гаджеты меняют наше представление о мониторинге здоровья

Датчик акселерометра может перестать работать по многим причинам: падение устройства, сильные удары, попадание в корпус воды, а также неправильная конфигурация. В последнем случае его можно настроить самостоятельно с помощью специальных приложений. Эта опция доступна на Android-устройствах, а iOS-устройства следует перезагрузить.

У современных моделей акселерометров погрешность измерений составляет 3–10%, а у более простых она близка к 30%. Так, если носить смартфон на шнурке на шее, то погрешность будет выше, а если положить в карман — ниже. При этом положение устройства в пространстве никакой роли не играет. Кроме того, точность измерений зависит от рельефа местности — чем ровнее поверхность, тем ближе показатели к реальным. Свою роль играет и температура — в сильную жару данные могут искажаться. Наконец, на подсчеты акселерометра влияет то, разговаривает ли человек по телефону во время ходьбы.

Кстати, в условиях невесомости показания любого акселерометра будут равны нулю. Это связано с тем, что ускорение объекта вызывается лишь гравитационной силой и равно гравитационному ускорению, а кажущегося ускорения, которое измеряет датчик, просто не существует.

Именно поэтому в iPad, которые отправляли на МКС, отключали функцию автоповорота экранов.

Положительные особенности

Теперь вы знаете – когда в описании технических характеристик указывается наличие рассматриваемого в статье сенсора, значит подразумевается accelerometr. Применяется он в следующих ситуациях:

• В приложениях-шагомерах – для уточнения данных о пройденном расстоянии. Весьма нужный функционал для сторонников здорового образа жизни;
• Если активна опция «Автоматический поворот экрана», то датчик силы тяжести в смартфоне измеряет направление вектора движения, анализирует инфо и меняет ориентацию изображения (с вертикальной на горизонтальную, и наоборот);
• В играх (гоночные симуляторы, управление самолётом и т.д.) можно управлять транспортным средством путем наклона девайса;

• Поддержка разных жестов – встряхивание разной силы, амплитуды. Некоторые приложения реально настроить так, чтобы движения устройства приводили в действие те или иные функции;
• Дополнительный источник информации для геолокационных программ (навигаторы, карты, барометры, альтиметры и тому подобное).

Уверен, что публикация оказалась полезной и пролила свет на необъяснимые факты из области мобильных технологий. А чтобы «прозреть» еще больше, просмотрите нашу подборку с описанием датчиков, используемых в смартфонах. Ну а для получения статуса «Гуру» советуем изучить наши полезные советы для Android и iPhone.

Как происходит взаимодействие смартфона и магнитных чехлов

В качестве несложного примера, иллюстрирующим процесс взаимодействия магнитного чехла со смартфоном, можно вспомнить об автоматической блокировке/разблокировке экрана. Осуществляются они, когда чехол открывается или закрывается. Блокировка дисплея при этом происходит благодаря реакции датчика Холла на приближающийся магнит, установленный в флипе. Когда крышка чехла открывается, то происходит снижение интенсивности излучения, что приводит к активизации экрана.

В чехлах, у которых имеется окошко в верхней части, использование датчиков Холла позволяет пользоваться отдельными функциями, не открывая флипа. Так может производиться управление звонками, проигрывателем или часами. Возможность регистрации наличия или отсутствия высокого магнитного поля, позволяет смартфону принять решение о необходимости оставления всего экрана активным или же какой-то его части.

И в заключение ещё об одном аксессуаре, которому необходимо использование датчика Холла — Google CardBoard. Речь идёт об очках, переносящих в виртуальную реальность. Для их использования необходим смартфон. В процессе эксплуатации аппарат размещается внутри устройства, а потому единственный способ управлять им — с помощью удалённого взаимодействия между магнитом и датчиком Холла. Магнит при этом встраивается в единственную «кнопку» аксессуара. Meizu Pro 8 — информация здесь

5 / 5 ( 1 голос )

Акселерометр в телефоне — что это за устройство и в чем его преимущества?

Универсальность датчика пространственного положения телефона значительно облегчает процесс управления игровым приложением. Пользователь во время игры перемещает девайс относительно двух плоскостей, тем самым воздействуя на общий процесс выполняемой программы. Стоит отметить, что скорость, с которой геймер меняет углы наклона, также имеет математическое значение, которое является фактором необходимой реакции. Безусловно, акселерометр значительно расширил функционал современного мобильника. Благодаря данному устройству ориентации, использование компаса, GPS-навигации и электронных игрушек намного упростилось и стало более удобным.

Использование компаса на телефоне

Компас не всегда является штатной функцией смартфона, но при наличии магнитного датчика добавить опцию можно, установив специальное приложение из магазина Google Play. О возможностях стороннего инструмента можно почитать в описании к софту. Компас потребуется откалибровать для точности показаний.

В Google Maps благодаря компасу пользователь видит стрелку, указывающую направление стороны света, в которую повёрнут смартфон. Если компас откалиброван, луч будет узким, а в случае необходимости калибровки – широким, при этом приложение предупредит о том, что действие должно быть выполнено. Процедура подразумевает очерчивание телефоном восьмёрки в воздухе.

ПОДРОБНЕЕ ОБ АКСЕЛЕРОМЕТРЕ И ЕГО ФУНКЦИЯХ

Что такое акселерометр в смартфоне простым языком? Это датчик, который определяет угол наклона электронного устройства по отношению к земной поверхности. ПО устройства получает данные об угле наклона от акселерометра и поворачивает изображение на дисплее. К примеру, устройство, оснащенное G-сенсором, при повороте экрана в альбомную ориентацию, т.е. на 90С, сделает это автоматически.

Акселерометр способен зафиксировать самые минимальные изменения ускорения при перемещении устройства в пространстве. В телефонах и планшетах G-сенсор представлен в виде небольшой детали, размером примерно со спичечную головку, но это не мешает ему исправно выполнять свою работу. Представляя собой вид датчика движения, акселерометр измеряет ускорение, одновременно сопоставив три пространственные координаты. Другими словами, это особый прибор измеряющий разницу между проекциями абсолютного и гравитационного ускорения. Точность измерений достигается за счет использования особых тензоусилителей, которые отличаются высоким уровнем линейности.

О КАЛИБРОВКЕ

Что такое акселерометр (G-сенсор) в смартфоне мы разобрались, теперь необходимо разобраться, как откалибровать акселерометр.

Калибровка представляет собой ряд операций по определению соотношения значений некоторых величин, полученных при помощи акселерометра или любого другого измерительного прибора, и эталонных величин. На основании полученной разницы выполняется калибровка устройства. Правильно настроенный датчик – это, прежде всего, залог корректной работы установленных приложений и собственно мобильного устройства. Чтобы точно откалибровать акселерометр в телефоне необходимо воспользоваться специализированным приложением «GPS Status & Toolbox».

Схема калибровки:

Далее необходимо положить девайс на максимально ровную плоскость. В том случае, если на задней панели телефона есть выступы или крышка имеет какие-то изгибы, лучше ее снять, не извлекая аккумулятора, чтобы аппарат лежал максимально ровно;

Теперь нужно зайти в меню приложения, перейти в «Инструменты» и «Калибровка акселерометра»;

Подтвердив свое действие, вы увидите уведомление о том, что смартфон необходимо положить на ровную поверхность. Если эта задача уже решена, то дополнительно ничего делать не нужно, нажимаем на «Ок» и через некоторое время на экране смартфона появится уведомление с текстом «Акселерометр откалиброван».

Датчики, которые зачастую не встречаются в дешевых смартфонах

Датчик Hall. Позволяет улавливать и анализировать магнитные поля, но обладает весьма упрощенным механизмом работы. Реагирует на магнитное поле лишь в случае его усиления, а осевая напряженность не регистрируется. Будет удобен в случае, когда используются чехол SmartCover – дисплей гаснет в тот момент, когда улавливает приближение встроенного в чехол магнита. Стоит отметить, что если в числе поддерживаемых аксессуаров существует «умная обложка», то этот датчик в телефоне присутствует. Производитель не всегда могут указывать информацию о том, что сенсор встроен в устройство.

Барометр. Датчик, который позволяет определить значение атмосферного давления. Его можно использовать и по непосредственному предназначению, и в случаях, когда требуется определить уровень высоты над уровнем моря или выяснить расположение телефона.

Термометр. Предназначен для того, чтобы с высокой точностью определять температуру в окружающей его среде.

Гигрометр (или датчик влажности). Определяет уровень влажности. Как и предыдущий датчик, был представлен впервые в модели Galaxy S4, но теперь используется во многих смартфонах и прочих устройствах.

Педометр (или шагомер). По одному лишь названию данного сенсора можно догадаться, для чего он используется. Благодаря ему определяется, сделал ли человек шаг. Это автономный датчик, который с высокой точностью идентифицирует шаги, разгружая от работы акселерометр.

Датчик, сканирующий отпечатки пальцев. Конечно, было бы логичнее рассказывать про этот сенсор в статьях, где рассказывается про то, каким образом обеспечивается надлежащий уровень безопасности мобильного устройства. Но данный сенсор по достоинству может называться одним из наиболее необходимых и важных датчиков в современных смартфонах. Он позволяет не только повысить уровень безопасности устройства, но и открывать конкретные приложения, а также подтверждать транзакции.

Датчик, сканирующий сетчатку глаза. Позволяет считать и проанализировать уникальность сетчатки глаза. В моментах, когда необходимо обеспечивать безопасность смартфону. На слуху сенсор уже довольно-таки давно, но пока реализован он в немногих смартфонах.

Датчик, анализирующий биение сердца. Изначально был встроен в модели Galaxy S5 и применялся с той целью, чтобы телефон смог стать окончательно личным помощником и тренером. Приложение под названием S-Health умело получать гораздо больше информации о человеке на всех этапах тренировок, и это позволяло предоставлять пользователю лучшие индивидуальные рекомендации.

Датчик, регистрирующий насыщение крови кислородом. Не обладает аналогами, и также используется в вышеупомянутом приложении. Если подобные приложения появятся, то он сможет успешно работать и с ними.

Дозиметр. Позволяет получить и определить дозу или мощность ионизирующего излучения. Иначе говоря, при его использовании можно измерить фон радиоактивности.

Акселерометр

Этот сенсор смартфона расположен на плате и представляет собой миниатюрный электромеханический прибор, регистрирующий малейшие движения. В обязанности этого датчика входит переключение ориентации экрана смартфона при наклоне, управление в играх, регистрация особых жестов управления (вроде потряхивания или постукивания по корпусу), а также замер шагов (путем подсчета ритмических колебаний в процессе ходьбы).

Обычный двухосевой акселерометр в смартфоне

Бывают двухосевые и трехосевые акселерометры. Особенностью акселерометра является то, что в состоянии покоя — одна из осей всегда будет показывать значение в районе 9-10 м/с2 (в трехосевом трехмерном акселерометре). Это связанно с тем, что сила тяжести Земли составляет в среднем 9,8 м/с2.

Гироскоп

Гироскоп отвечает за определение движения и ориентации смартфона в пространстве. Он тоже конструкционно представляет MEMS (микроэлектромеханическую схему), расположенную на системной плате. Сферы его применени пересекаются с таковыми у акселерометра. Основные отличия состоят в том, что гироскоп имеет заметно большую точность и измеряет движение не в м/с2, а радианах или градусах на секунду. За счет этого его можно использовать для отслеживания поворотов головы в VR-гарнитуре, а также более точно реализовать жестовое управление.

Гироскоп MEMS под микроскопом

Для чего нужен гироскоп в смартфоне?

Этот датчик позволяет определять пространственное положение телефона, относительно 3-х плоскостей (вспоминаем школьный курс геометрии – оси X, Y и Z). А вот акселерометр предназначен для измерения направления ускорения, что полезно для автоматического поворота изображения на экране.

Гиродатчик улавливает даже самые незначительные движения в любом направлении – наклоны устройства, его повороты. Но заем это нужно? К слову, впервые этот сенсор начали использовать в Айфонах, владельцы которых сразу же ощутили преимущества. Самый простой пример – это возможность принять входящий звонок («взять трубку»), просто встряхнув смартфон. Также, можно с легкостью листать картинки в галерее, переворачивать страницы в процессе чтения книг, переключаться с одного трека да другой в музыкальном проигрывателе.

Но самым важным аспектом использования гироскопа является игровая индустрия. То есть, некоторые игры позволяют управлять персонажем с помощью поворотов корпуса. Особенно это актуально для гоночных симуляторов, где смартфон превращается в руль, а если его наклонять вперед/назад, то можно таким образом увеличивать скорость/тормозить.

Существует огромное количество интересных игр, которые датчик гироскоп превращает в настоящие шедевры, увлекающие не на один час. Я не буду перечислять их в этом посте, думаю, Гугл поможет Вам найти интересные варианты.

Измерение гравитации – зачем в смартфоне?

Если помните школьный курс физики, то упрощённая формула определения силы тяжести подразумевает произведение массы тела на ускорение свободного падения. Но что нам это дает? Точнее, как подобная информация может использоваться мобильным устройством?

Первая «теория», с которой столкнулся на известном форуме звучала таким образом:

С помощью этого датчика смартфон реагирует на падение и срабатывает система защиты: внутренняя память отключается, процессор переходит в режим энергопотребления и т.д. В итоге личные файлы не пострадают от физического воздействия (удара), и всё будет хорошо.

Как Вам такое? Лично я не поверил в столь фантастическое объяснение.

Далее увидел массу сообщений, суть которых сводилась к следующему:

Датчик гравитации в телефоне – это очередной маркетинговый ход производителей, направленный на увеличение заинтересованности потенциальных покупателей. Ведь можно будет потом похвастаться перед знакомыми, мол, у меня есть такой сенсор, а у вас нет.

На самом деле, речь идет об акселерометре. Он предназначен для фиксации направления и ускорения при перемещении гаджета. Проще говоря, ключевую роль играет инерционная составляющая:

Попрошу не путать с

гироскопом

! Весьма распространённая ошибка.

Особенности акселерометра

Акселерометр – это, если можно так сказать, способность планшета или телефона переворачивать изображение на экране. Акселерометр больше всего применяется при «серфинге» сайтов. Страницы сайтов обычно делают для прямоугольных мониторов,  читать информацию с планшета становиться не совсем удобно, тут-то и понадобиться акселерометр, переверните ваш планшет, сайт сам примет доброжелательный вид и сразу станет удобно воспринимать информацию находящиеся на сайте.

Первый реагирует на изменение положения, а второй на линейное ускорение. Благодаря таким свойствам планшет или телефон точно реагирует на тонкие движение и изменение положения.

Где он применяется?

Мы с вами установили, что такое датчик Холла в смартфоне. Однако гаджеты — это не единственная сфера применения изобретения, которое также отличается возможностью бесконтактного управления каким-либо устройством.

Надо сказать, что эффект Холла был открыт сравнительно давно — в 1879 году. А впервые применили его на практике только спустя 75 лет после этого события. Полезен он оказался для автомобилей — датчик использовали для измерения угла расположения коленвала, распредвала. В более старых моделях машин датчик Холла определял момент образования искры.

Далее по пути прогресса прибор стали применять и в сложных системах:

• бесконтактные выключатели;
• системы, предназначенные для чтения магнитных кодов;
• устройства, используемые для бесконтактного определения в проводниках силы тока;
• измерители уровня жидкости;
• ионные ракетные двигатели.

Что такое виртуальные датчики?

Под виртуальными понимаются датчики, которые работают исключительно за счет других датчиков или благодаря некоторым функциям смартфона. Такие датчики еще называют программными, то есть, на уровне железа в мобильном устройстве их нет, и по точности они всегда хуже, чем реальные датчики. К сожалению, калибровке такие датчики не поддаются, разве что производитель сам не создаст софт с таким функционалом.

Для примера можно привести современный аппарат Samsung M21, у которого именно виртуальные датчики освещенности и приближения. Внешнее освещение в смартфоне на самом деле измеряется с помощью фронтальной камеры, а вместо отдельного датчика приближения трудится экран, который отключается, когда вы касаетесь верхней его части при телефонных разговорах. Проблема в том, что в случае с приближением экран может не выключиться, если на вас надета шапка, а освещенность наверняка будет измеряться менее точно, что сделают работу автояркости менее чувствительной и более долгой.

А вот у бюджетных смартфонов Vivo и realme часто встречается виртуальный гироскоп, работа которого основана на акселерометре, и, вероятно, магнитометре. При просмотре 360-градусных видео можно заметить, что виртуальный вариант датчика реагирует на повороты менее точно, чем реальный, а картинка меняется не так плавно, как хотелось бы.

Исходя из этого, можно сделать вывод о том, что виртуальные датчики делаются с целью экономии, а точнее для снижения стоимости смартфонов, но в целом, несмотря на недостатки, программные варианты чаще всего лучше, чем ничего.

Калибровка акселерометра G-Sensor

Иногда бывает, что поворот экрана или другие приложения, использующие акселерометр, начинают вести себя неправильно. Например, экран не переворачивается при наклоне, управление в играх не срабатывает…

Так бывает, если данные с датчика неправильно обрабатываются. Ломаться в нём практически нечему, так что это обычно чисто программная проблема.

Решается она также программно – просто системе нужно указать, какие данные даёт акселерометр в ровном, горизонтальном положении. Это будет использоваться, как точка отсчёта, нулевой уровень, и в дальнейшем расчёт положения происходит нормально.

Такая настройка называется калибровкой акселерометра. Сложно в этом ничего нет, и с процедурой может справиться любой пользователь:

• Из магазина Play Market нужно скачать и установить утилиту GPS Status&Toolbox.
• Запустить установленную программу.
• Положить смартфон на ровную поверхность – на окно, стол и т. п.
• Не перемещая устройство, открыть в программе раздел «Tools» — инструменты.
• Выбрать пункт «Калибровка акселерометра» и подтвердить это действие нажатием «Ок».
• Выбрать «Откалибровать». Будут предложены также пункты «Усреднить» и «Сбросить» — ими пользоваться не следует.

По окончании процедуры появится сообщение, что акселерометр откалиброван, и можно проверить его в действии.

В смартфонах Xiaomi есть встроенная возможность калибровки. Она находится в настройках дисплея. Никакое приложение при этом скачивать не нужно.

В заключение

Так что же такое акселерометр в телефоне? Что это — новая система управления или все-таки прибор для измерения физических параметров? Спешу вас обрадовать: и то и другое. Это еще одно достижение технического прогресса, позволяющее человеку почувствовать дополнительный комфорт и повысить эффективность использования объекта с примененной технологией.

Акселерометр измеряет ускорение и позволяет смартфону определять характеристики движения и положения в пространстве. Именно этот датчик работает, когда вертикальная ориентация меняется на горизонтальную при повороте устройства. Он же отвечает за подсчёт шагов и измерение скорости движения во всевозможных приложениях-картах

Акселерометр даёт информацию о том, в какую сторону повёрнут смартфон, что становится важной функцией в различных приложениях с

Этот сенсор сам состоит из маленьких датчиков: микроскопических кристаллических структур, под влиянием сил ускорения переходящих в напряжённое состояние. Напряжение передаётся акселерометру, который интерпретирует его в данные о скорости и направлении движения.
