Как проверить бп компьютера на работоспособность

⇡#Кабели

Кабельная система вполне соответствует современным требованиям как по ассортименту доступных разъемов (которому позавидуют многие модели более высокой мощности), так и по длине проводов.

Набор разъемов питания:

• 1 × 20+4 контакта;
• 2 × ATX12V (4+4 контакта) — питание CPU;
• 4 × 6+2 контактов — дополнительное питание плат PCIe;
• 10 × SATA;
• 5 × Molex;
• переходник Molex на 2 × SATA.

Стоит отметить, что, в отличие от моделей серии FOCUS, у PRIME шлейфы с разъемами питания PCI-E выполнены исключительно одиночными — без вариантов с двумя разъемами на одном шлейфе.

Как и у обновленных моделей серии FOCUS, на обновленных блоках серии PRIME основной шлейф питания выполнен в нейлоновой оплетке, а все прочие имеют плоскую конструкцию.

Сечение всех проводов составляет типичные 18 AWG.

Чем опасен недостаток мощности блока питания

При нестабильной работе компьютера не каждый пользователь сразу сузит круг подозреваемых и запишет в виновники блок питания. А зря! Нехватка мощности БП — основной бич современных настольных ПК.

Произведена установка нового оборудования или разгон системы, и все — еще вчера исправно работающий системник, сегодня доставляет своему владельцу кучу неприятностей.

Большая часть пользователей сразу начинает «копать» в сторону некорректной работы драйверов или решается на переустановку операционной системы, совершенно забывая проверить главное — блок питания, а именно его мощность и способность справляться с дополнительной нагрузкой.

Тестирование

Для тестирования блоков питания мы используем частично самодельный стенд на основе полевых транзисторов. Принцип работы прост: ток переходит в тепло, рассеиваемое массивным радиатором и несколькими вентиляторами. По своей сути это обогреватель, работающий от 12 вольт. Нагрузочный стенд позволяет изменять мощность в пределах 100-1500 Вт с шагом в 10 Вт.

Для определения КПД, что является одной из ключевых характеристик блока питания, сравнивается мощность на входе и мощность на выходе простым бытовым ваттметром. Путём несложных вычислений и определяется коэффициент полезного действия. Данный метод измерения, естественно, имеет определённую погрешность, но она не превышает 1%.

Как правило, блок питания является одной из самых шумных комплектующих в ПК. К сожалению, измерить уровень шума в децибелах не представляется возможным. Рёв вентиляторов нагрузочного стенда умножает все эти попытки на ноль, как вблизи, так и на более удалённых расстояниях. Поэтому на графиках приведены показатели скорости вращения вентилятора. 120-140 мм вентилятор становится различим примерно с 1000 об/мин, 1500 об/мин – отчётливо слышен (в условиях открытого стенда).

На фото показаны температуры при 100% нагрузке после 15 минут прогрева. Стоит учесть, что показания снимались с приоткрытой верхней крышкой и в условиях открытого стенда, так что в реальных условиях использования температуры будут иными.

Тестирование защит выявило, что по вторичным линиям у обоих блоков защита срабатывает при 28 А нагрузки. По линии 12 В у модели на 750 Вт защита срабатывает при 960 Вт, что 80 ампер, и что перегрузка на 28%. В свою очередь у 850 Вт модели при примерно 1060 Вт нагрузки (что 88 А и перегрузка 25%). Как видим, с ростом мощности уровень перегрузки снижается. Напомню, 550 Вт модель терпела 30% перегрузки.

В этот раз добавим ещё кое-что особенное. Есть у меня тут одно помещение, где температуру воздуха можно поднять до 50+ градусов, и где есть много «железа», прилично потребляющего. Конечно, при 22-24 градусах в жилом помещении блоку будет комфортно, что также видно по показателям температур выше, но поместим блок в экстремальные условия. Здесь точно регулировать нагрузку не выйдет, но я постарался приблизиться к 750 Вт (из розетки) регулировкой частот. Блок на 750 Вт и тестировался. Для большего количества PCI-Ex Power разъёмов был банально взят ещё один кабель из комплекта 850 Вт блока. И в таком режиме всё это осталось на сутки. Блок-то не мой, казённый, а вдруг чего SeaSonic простят=)

Всё выдержало. Причем это в целом в помещении температура была около 50, а в месте, где стоял блок, наверняка было 60+. Вентилятор блока раскрутился примерно до 2150 об/мин. Шум, конечно, уже был. Что касается температурных показателей в таком режиме работы, они были следующие:

Что делать майнерам для сведения к минимуму проблем из-за переходных процессов в блоках питания?

При наладке компьютеров, в том числе использующихся для майнинга, иногда возникают ситуации, когда из-за зависания системы приходится часто принудительно выключать-включать блок питания. В этом случае стоит делать перерыв на несколько минут перед повторным включением блока питания, чтобы он успел остыть

Это одинаково важно и для дорогих блоков питания, в которых установлен полный набор защитных элементов, включая варисторы и терморезисторы. Это связано с тем, что они не успевают восстановиться в случае очень быстрого повторного включения устройства с горячими внутренними компонентами

При выборе блоков питания следует обращать внимание на наличие в них цепей защиты. Наличие варистора на входе источника питания обычно свидетельствует о стремлении его изготовителей обеспечить высокое качество и надежность изделия

Если в использующемся на компьютере блоке питания не установлены входные защитные цепи, содержащие варисторы, блокировочные конденсаторы и термисторы, то стоит дополнительно установить качественный сетевой фильтр-удлинитель, содержащий хотя бы минимальный набор элементов, включающий варистор.

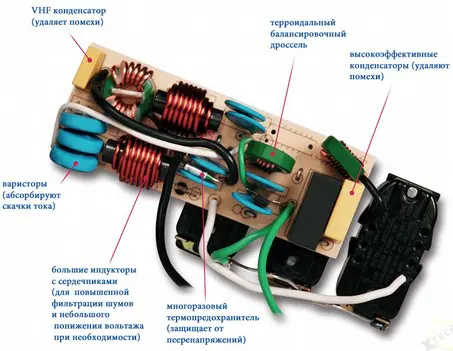

Фотография платы качественного сетевого фильтра с варисторами:

Варистор синего цвета на входе сетевого фильтра среднего качества:

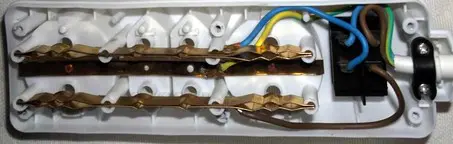

Дешевый, якобы сетевой фильтр, на самом деле являющийся простым удлинителем/разветвителем с выключателем (не содержит варисторов и других защитных элементов):

При покупке входного фильтра следует учитывать, что большинство устройств, продаваемых в торговых сетях под таким названием на самом деле являются простыми удлинителями/разветвителями розеток, в лучшем случае содержащими узел защиты от короткого замыкания. Элементы защиты от бросков напряжения содержатся только в единицах из них.

В случае перебоев в работе компьютеров (не только тех, которые используются для майнинга), стоит дать время на остывание устройства перед его очередным включением. В противном случае еще не успевшие остыть защитные элементы не смогут выполнить свою функцию, что с большой степенью вероятности приведет к поломке.

Способ 3. Проверка БП тестером без компьютера

С помощью тестера можно проверить работоспособность блока питания без помощи компьютера и мультиметра.

Я приобрел себе такой тестер. Когда вызывают на заявку и говорят, что компьютер совсем не включается, то я беру тестер с собой для диагностики блока питания.

Тестер компьютерного блока питания

Купить тестер БП можно по — этой ссылке

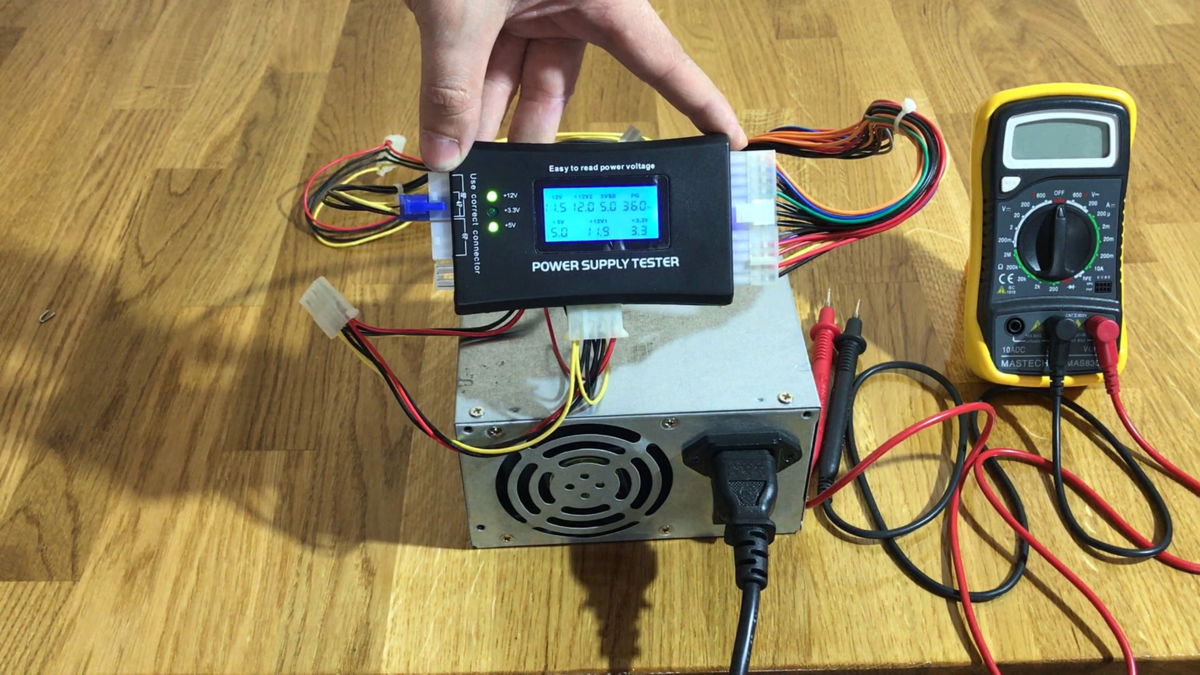

Подключаю блок питания к тестеру, как на фото ниже. Включаю кабель в розетку и смотрю. Если БП сгорел, то на тестере экран не загорится. Если тестер пикнул и загорелся экран с показаниями, значит БП рабочий, но нужно ещё проверить показания.

Проверка БП тестером

Смотрим показания на тестере слева направо:

• -12V — 11.8
• +12V2 — 12.3
• 5VSB — 5.0
• PG — 280 ms, это время задержки включения
• +5V — 5.0
• +12V1 — 12.3
• +3.3V — 3.3

И сравниваем с таблицей допустимых значений.

Блок питания — таблица допустимых значений

• +12V1 (желтый провод) — используется на основном 24-pin коннекторе для материнской платы.
• +12V2 (желтый) — используется на 4-8 pin коннекторе для процессора.
• +5V (красный) — служит для подачи напряжения на жесткие диски, оптического привода, дисководы и другие устройства.
• +3.3V (оранжевый) — используется для подачи питания на платы расширения, присутствует в коннекторе SATA для подключения жестких дисков и SSD.
• -12V (синий) — не используется на современных компьютерах.
• +5VSB (фиолетовый) — дежурное напряжение.

Как видно из таблицы все показания тестера в норме.

Для разницы, на видео заснял, как с помощью этого тестера можно определить брак нового блока питания. Но при этом сам БП работает, компьютер включается. Проверил БП тестером, значение PG (Power Good) мигает — 0 и пикает. На исправных БП значение PG должно показывать 100-300ms.

Признали брак, поменял блок питания довольно быстро, так как не прошло 2 недель с момента покупки. Без тестера, в течении недели на врядли бы заметил, что БП с браком.

Как обойти блокировку Facebook в России

Кроме VPN, существуют и другие способы обхода блокировки Фейсбук в России. Они считаются альтернативными, так как не настолько надежные и простые, как VPN, хотя и подходят некоторым пользователям.

Open DNS

С помощью сервиса Open DNS пользователь сможет получить доступ к любым ресурсам, заблокированным на территории России.

Рисунок 6. С помощью аккаунта Open DNS можно получить доступ к заблокированным сайтам

Расширения для браузеров

Некоторые пользователи опасаются, что сторонние ВПН-сервисы не обладают достаточным уровнем надежности и не могут защитить личные данные пользователей.

Способ 2. Проверка БП мультиметром

Для проверки мультиметром понадобятся достаточно тонкие щупы, для того чтобы мы могли достать контакт в проводе с задней части коннектора.

Ничего из корпуса не вынимаем. Диагностику проводим с коннектором питания в материнской плате и подключенным к сети блоком питания.

Смотрим схему коннектора и сверяем с замерами на мультиметре.

Схема 24-pin коннектора БП

1. Черный – земля (он же минус или масса);
2. Желтый – 12V, допускаются отклонения +-5% от 11.4-12.6 Вольта;
3. Красный — +5V, допуск 4.75-5.25 Вольта;
4. Фиолетовый (дежурное напряжение) – 5V, отклонения по норме 4.75-5.25В;
5. Оранжевый — 3.3V, допускаются пределы 3.14-3.47В;
6. Синий – это -12V, допуск +-10% напряжение может быть от -10.8В до -13.2В.

Включаем мультиметр в режиме постоянного напряжения в диапазоне 20 вольт. Ставим черный щуп в любой черный провод на большом коннекторе.

Шаг 1. Проверка напряжения фиолетового провода (дежурки)

Концом красного щупа на мультиметре прозваниваем PIN 9 (Фиолетовый, +5VSB) — должен иметь напряжение 5 вольт ± 5% в пределах нормы 4.75-5.25 Вольта.

Это резервный интерфейс питания и он работает всегда, когда блок питания подключен к сети. Если напряжения нет или он меньше/больше нормы, то это означает серьезные проблемы со схемой самого блока питания.

На моем блоке питания дежурка в норме = 5.1 вольта.

Замер дежурной +5V линии (фиолетовый провод) и любой черный

Шаг 2. Проверка напряжения зеленого провода

Далее звоним PIN 16 (Зеленый, PS_On). Он должен иметь напряжение в районе 3-5 вольт. Если напряжения нет, то отключите кнопку питания от материнской платы. Если напряжение поднимется, то виновата кнопка.

Компьютер выключен — напряжение на зеленом проводе 3.5 вольта

Все еще держим щупы на черном и зеленом проводе и включаем компьютер с кнопки. Напряжение на мультиметре должно упасть до 0.

Компьютер включен — напряжение на зеленом проводе упало до 0

Если изменений нет, то проблема в материнской плате, процессоре или кнопке включения на корпусе компьютера.

Чтобы проверить кнопку включения, отсоединяем ее коннектор из разъема на материнской плате и закорачиваем 2 штырька на материнке прикосновением отвертки.

Шаг 3. Проверка напряжения серого провода (Power_OK)

На включенном компьютере проверяем PIN 8 серый провод, он должен иметь напряжение 3-5 вольт. Это означает что выходы на линиях +12V +5V и +3.3V в пределах допустимого напряжение и держат его достаточное время, что дает процессору сигнал стартовать.

После вкл компьютера — напряжение на сером проводе 4.84 вольта

Шаг 4. Проверка напряжения на желтом проводе

1. Один щуп ставим на черный провод.
2. Второй щуп ставим на желтый провод.

У меня получилось 12,26 вольт, что входит в допустимое значение от 11.4 до 12.6 Вольта.

Замер +12V линии (желтый провод) на блоке питания компьютера

Шаг 5. Проверка напряжения на красном проводе

Точно также замеряем красный провод, должно быть в пределах 4.75-5.25 Вольта. Показывает в норме 5,06 V.

Замер +5V линии (красный провод) на блоке питания компьютера

Шаг 6. Проверка напряжения на оранжевом проводе

Замеряем оранжевый провод, он используется для подачи питания на платы расширения, также присутствует на коннекторе SATA для подключения жестких дисков. У меня показывает мультиметр 3.34В, что в пределах допустимого значения 3.14-3.47В.

Замер +3,3V линии (оранжевый провод) на блоке питания компьютера

Шаг 7. Тест блок питания на пробой

1. Отключаем компьютер.
2. Ждем 1 минуту, чтобы остаточный ток ушел.
3. Ставим мультиметр в режим измерения сопротивления Ω 200 или 2000 Ом .
4. Вынимаем большой коннектор из материнской платы.

Держим один щуп на металлической части корпуса, а вторым щупом прозваниваем любой черный провод в коннекторе. Сопротивление должно быть 0, учитывая погрешность мультиметра.

Замкните щупы мультиметра и посмотрите какую цифру он показывает, это и будет нулевое значение с погрешностью.

Замер сопротивления на пробой БП — нулевое сопротивление

Потом один щуп оставляем на корпусе, а вторым соединяемся со средним контактом на сетевой вилке, которой является заземлением.

Проверка заземления БП — нулевое сопротивление

В обоих случаях сопротивление должно быть нулевым, если это не так, то БП под замену.

Шаг 8. Проверка сопротивления в цепях питания

Ставим один щуп на корпусе или на среднем контакте вилки. Вторым щупом проверяем сопротивление на всех цветных проводах: красный, оранжевый, желтый.

Значения должны быть больше нуля. Если значение меньше 50 Ом — это означает проблему в цепях питания.

Проверка сопротивления в цепях питания — в норме больше 50 Ом

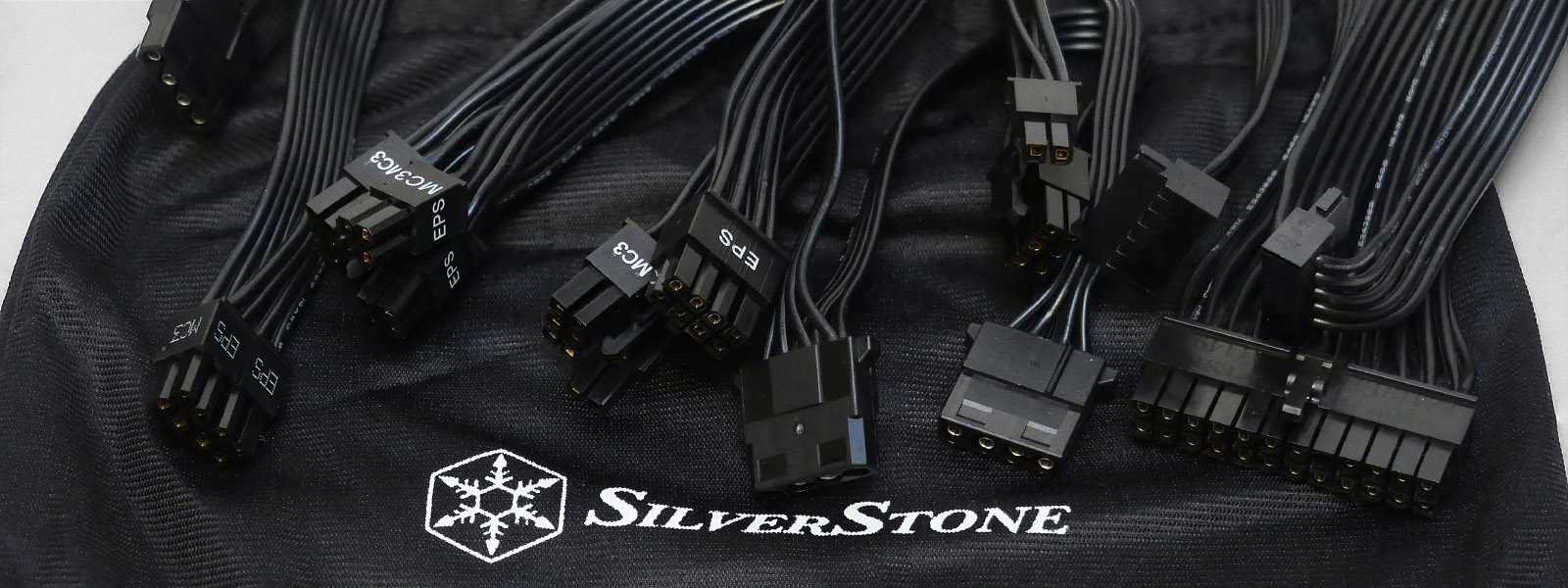

Кабельная система

Блок питания SilverStone SX750 Platinum является полностью модульным. Это означает, что у него съёмные абсолютно все выходные кабели. На время транспортировки разъёмы частично закрыты съёмными пластиковыми заглушками. Неиспользуемые линии при работе можно так и оставить закрытыми, чтобы на контакты попадало меньше пыли.

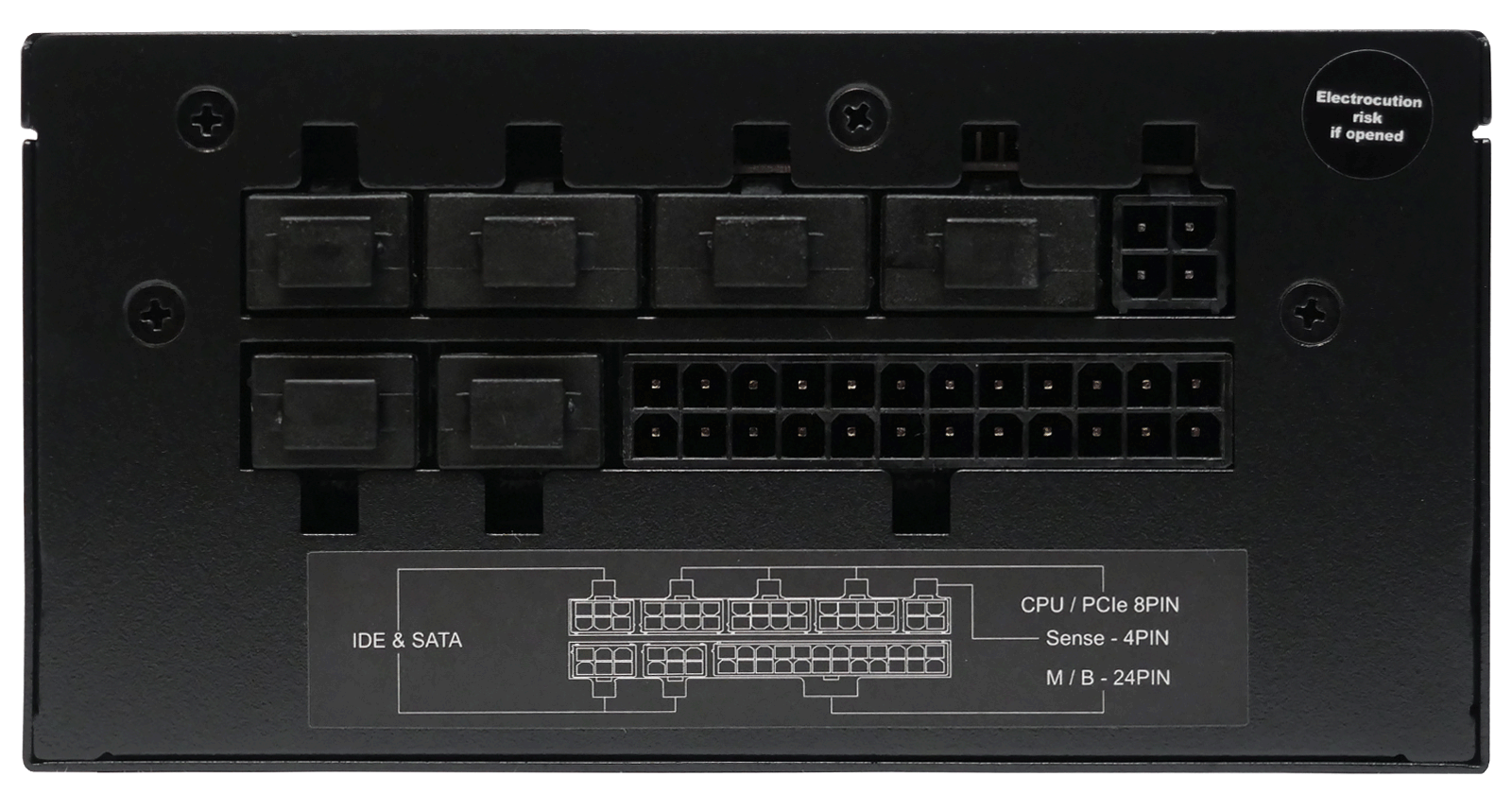

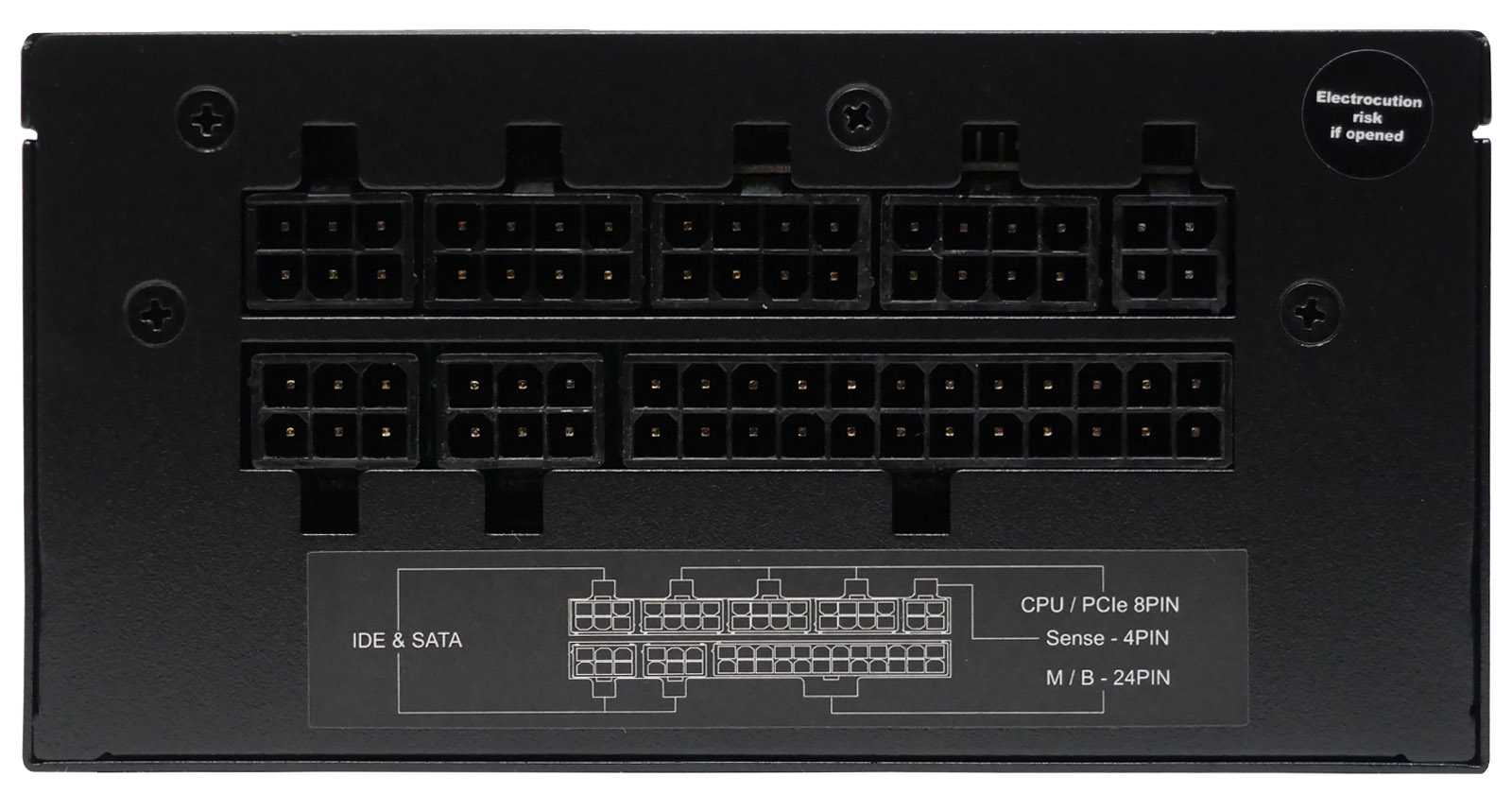

Разъёмы сделаны аккуратно. Назначение схематично изображено на наклейке. Форма коннекторов отличается по количеству контактов, что исключает ошибочное подключение. Это уже третье поколение дизайна разъёмов от SilverStone, появившееся в 2020 году и нацеленное на полную унификацию кабельных подключений для модульных БП этого производителя.

Длина проводов и группировка коннекторов по отдельным линиям:

• Основной разъём питания материнской платы 24(20+4)-pin — 300 мм;
• Питание процессора EPS12V один штекер 8(4+4)-pin — 400 мм;
• Питание процессора EPS12V два штекера: 8-pin и 8(4+4)-pin — 400 мм + 150 мм;
• PCI-E 8(6+2)-pin — 2 х (400 мм +150 мм);
• Периферия 4xSATA — 2 x (300 мм + 190 мм + 90 мм + 90 мм);
• Периферия 3xMOLEX-1xFDD — 1 x (300 мм + 195 мм + 195 мм + 100 мм).

Работает – не работает

Н
аверное, вы хоть раз сталкивались с ситуацией, когда при нажатии кнопки включения на системном блоке ничего не происходит. . Одна из причин подобного – отсутствие питающих напряжений.

Блок питания может не включаться в двух случаях: при неисправности его самого и при выходе из строя подсоединенных устройств. Если не знаете, как подключенные устройства (нагрузка) могут влиять на питатель, поясню: при коротком замыкании в нагрузке многократно увеличивается потребление тока. Когда это превышает возможности БП, он отключается – уходит в защиту, поскольку иначе попросту сгорит.

Внешне то и другое выглядит одинаково, но определить, в какой части проблема, довольно просто: нужно попытаться включить блок питания отдельно от материнской платы. Поскольку для этого не предусмотрено никаких кнопок, сделаем так:

Отключим компьютер от электросети, снимем крышку системного блока и отсоединим от платы колодку ATX – самый многожильный кабель с широким разъемом.

• Отсоединим от БП остальные устройства и подключим к нему заведомо исправную нагрузку – без нее современные блоки питания, как правило, не включаются. В качестве нагрузки можно использовать обычную лампу накаливания или какой-нибудь энергоемкий девайс, например, привод оптических дисков. Последний вариант – на ваш страх и риск, так как нельзя гарантировать, что устройство не выйдет из строя.
• Возьмем разогнутую металлическую скрепку или тонкий пинцет и замкнем на колодке ATX (которая идет от БП) контакты, отвечающие за включение. Один из контактов называется PS_ON и соответствует единственному зеленому проводу. Второй – COM или GND (земля), соответствует любому черному проводу. Эти же контакты замыкаются при нажатии кнопки включения на системнике.

Вот, как это показано на схеме:

Если после замыкания PS_ON на землю в блоке питания закрутится вентилятор, а также заработает устройство, подключенное в качестве нагрузки, питатель можно считать работоспособным.

Внешний вид

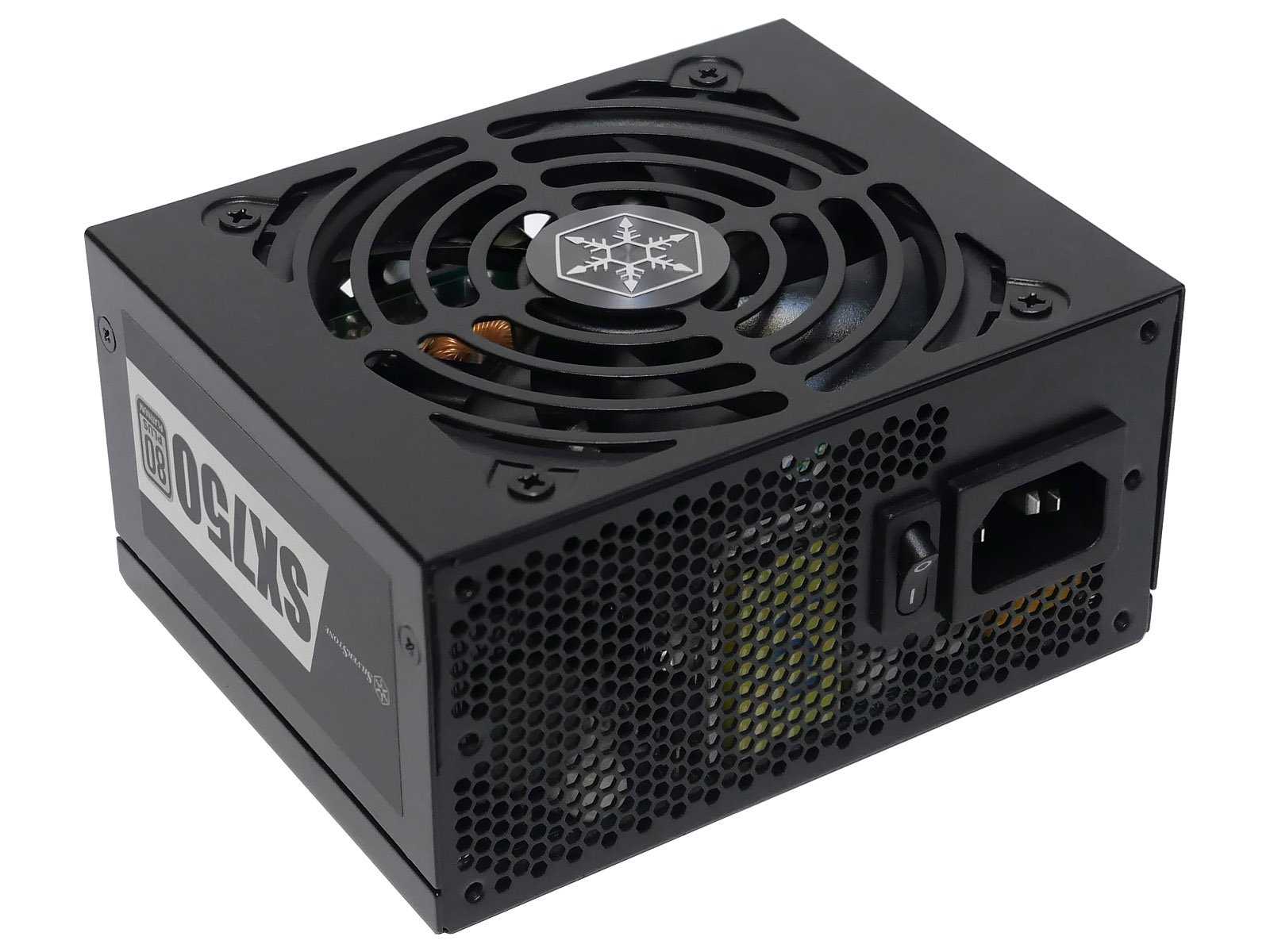

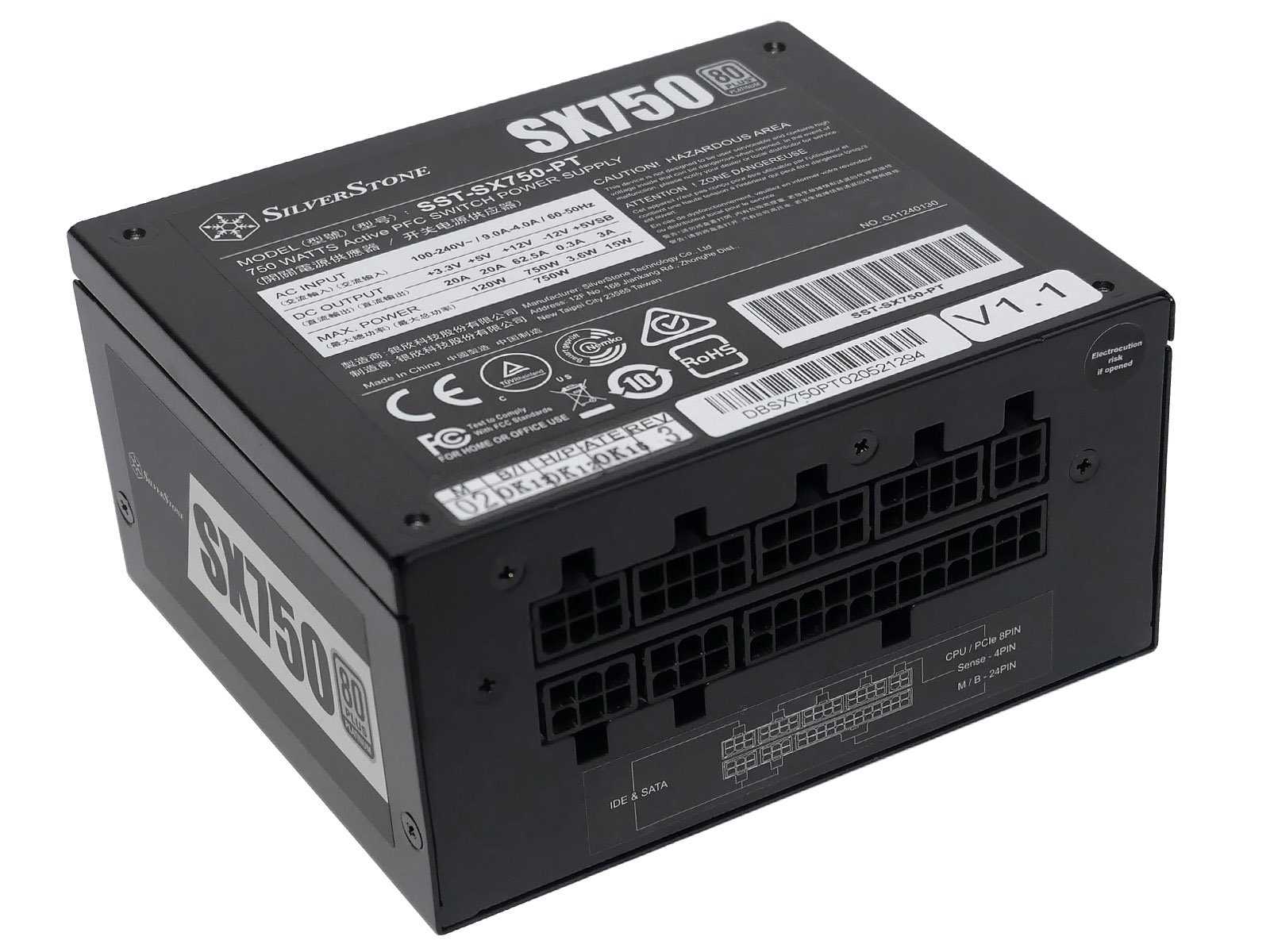

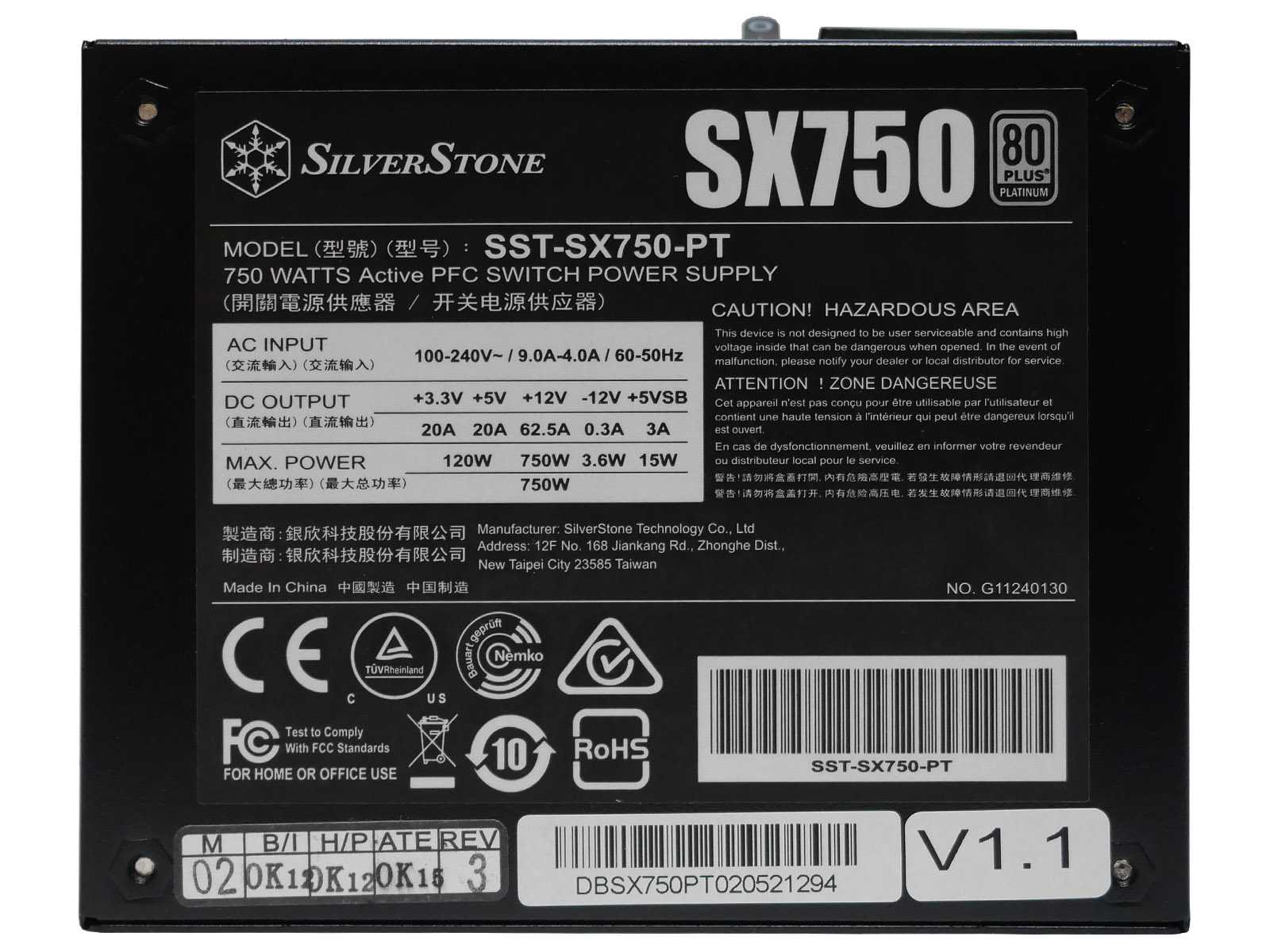

Габариты SilverStone SX750 Platinum: ширина — 12,5 см, высота — 6,35 см, глубина — 10 см. Корпус полностью металлический с качественной окраской в чёрный цвет бессвинцовой краской.

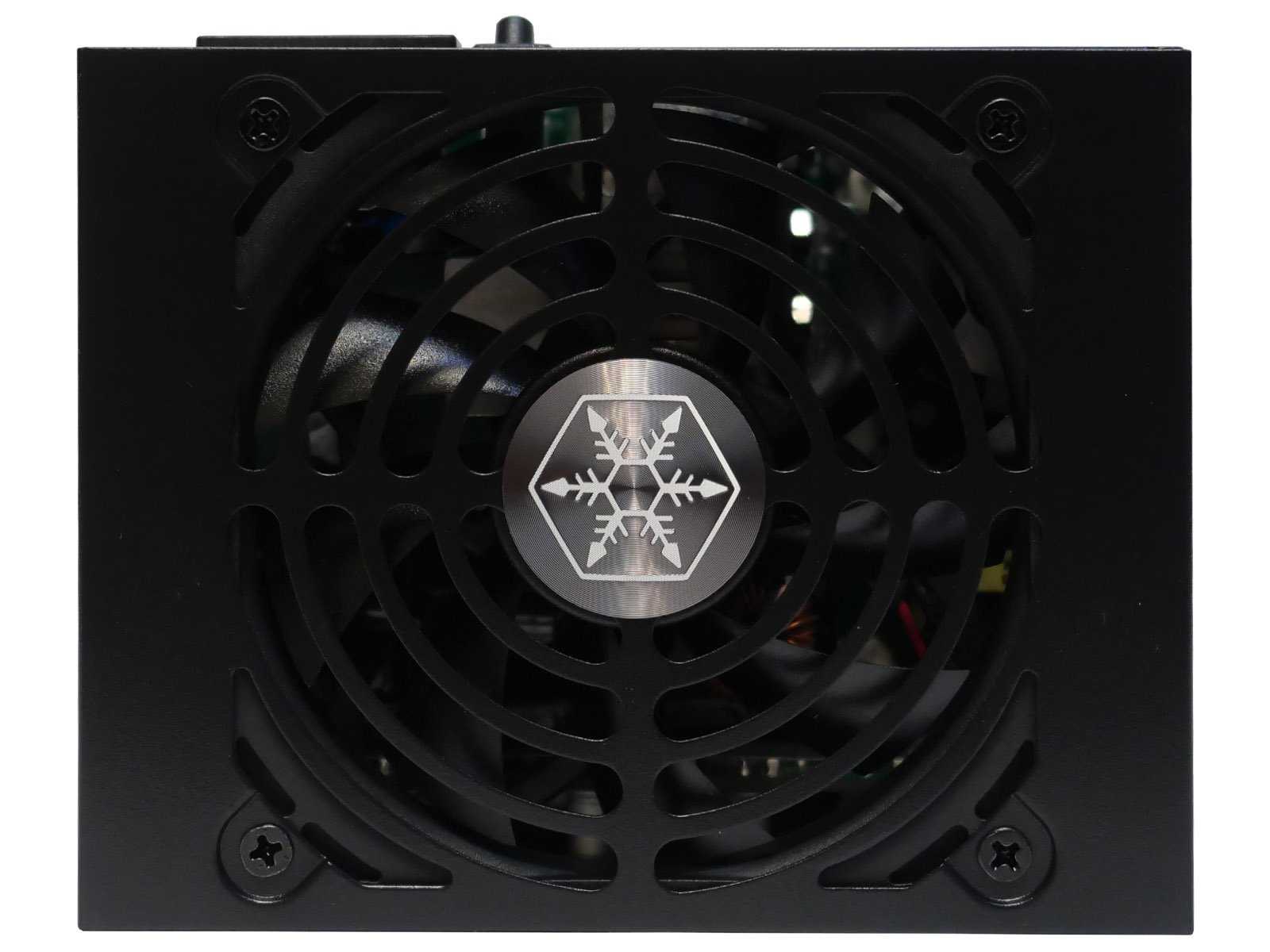

Решетка вентилятора является частью верхней крышки и выполнена методом штамповки и перфорирования. В центре красуется серебристый логотип SilverStone. Противоположная сторона отдана под наклейки со служебной информацией об устройстве. От обилия различных значков сертификации и отметок контроля качества разбегаются глаза. Одна из наклеек указывает на обновлённую аппаратную ревизию блока питания — V 1.1. Самые первые партии шли с ревизией V 1.0.

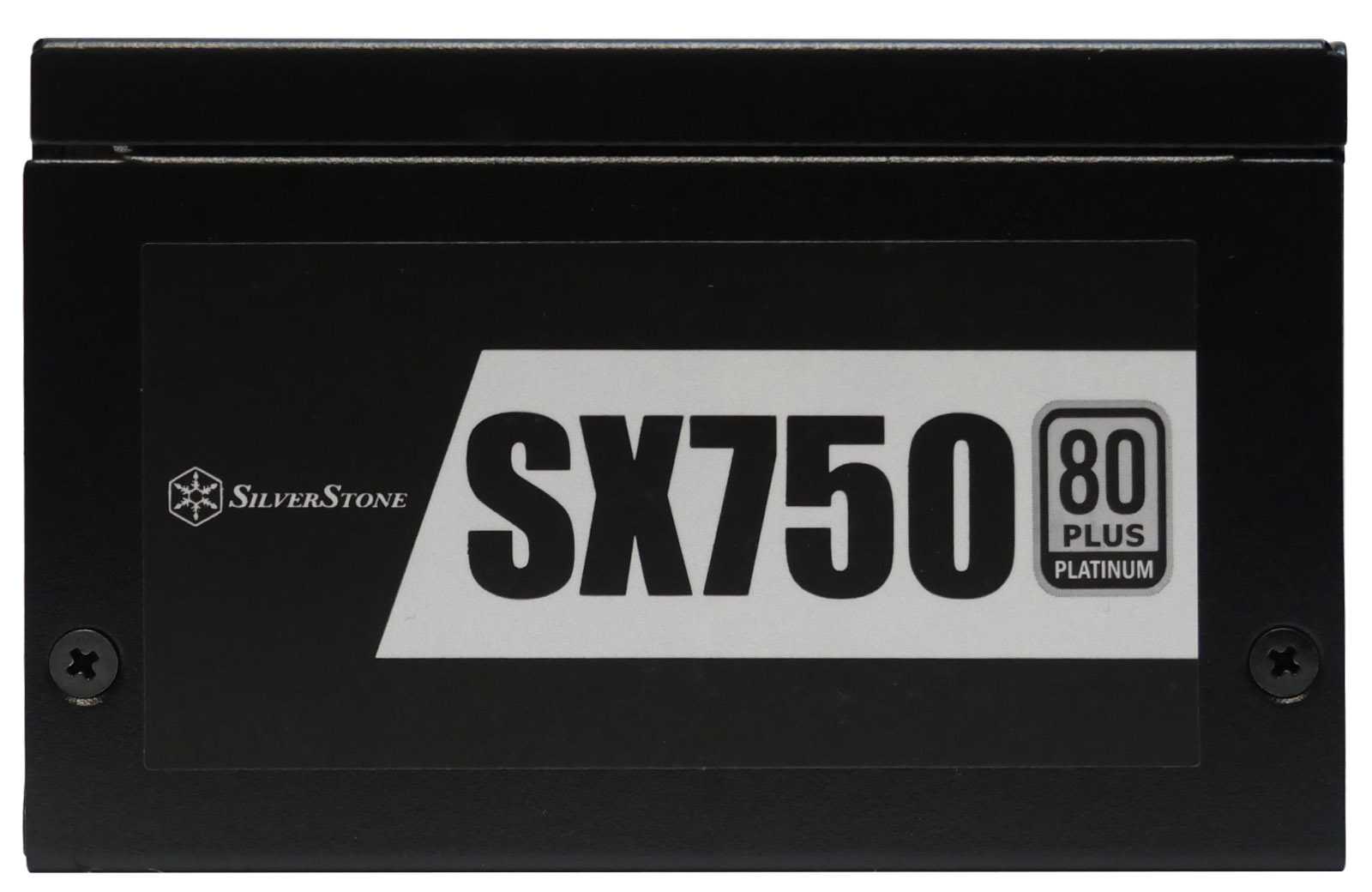

Длинные боковые грани украшены наклейками с крупным названием модели блока питания. Они зеркально отражены, чтобы оставаться читаемыми в различных вариантах установки БП: вентилятором вниз или вверх.

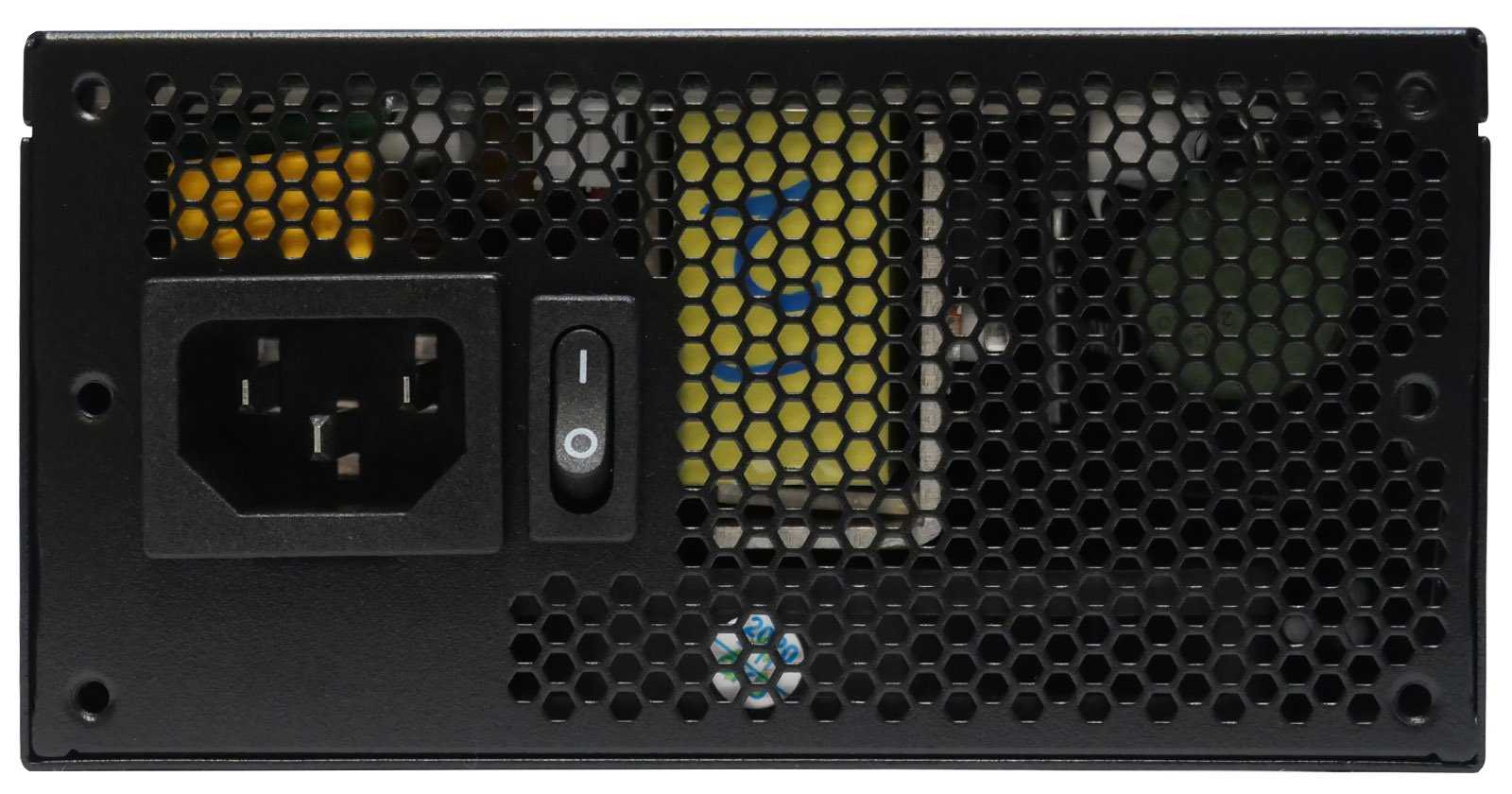

Большую часть задней стенки занимает вентиляционная перфорация с узором в виде мелких сот. Разъём подключения питания и узкий тумблер включения размещены со смещением вбок. Это призвано обеспечить низкое сопротивление потоку воздуха от вентилятора. В условиях плотной компоновки и компактных габаритов — это важные нюансы.



Тест стабильности в AIDA64

Если в блок питания встроены датчики, необходимые для диагностики AIDA64, то можно провести тест стабильности системы и посмотреть его состояние при максимальных нагрузках.

Для этого сделайте следующее:

1. Нажмите на меню сверху «Сервис».
2. Выберите пункт «Тест стабильности системы».
3. В появившемся окне нажмите на кнопку Start.
4. Через несколько минут, можно закончить проверку, кликнув по кнопке Stop.

В окне схематически отображается температура выбранных компонентов и нагрузка на центральный процессор. Проводить тест более часа не рекомендуется, так как это может привести к перегреву платы или компонентов.

Мощность, потребляемая различным комплектующими

Наибольшая доля потребляемой мощности приходится на центральный процессор и видеокарты. В Internet имеется масса различных калькуляторов потребления компьютера. Довольно достоверные результаты выдает eXtreme Power Supply Calculator Pro. Наша тестовая система на базе процессора Intel Xeon 3050, мат.платы Intel DP35DP, четырех модулей памяти DDR2, видеокарты NVIDIA GeForce 6600GT и трех винчестеров Seagate ST3320620AS, согласно расчетам калькулятора, требует блока питания с мощностью 244 Вт. Замеренное реальное потребление системы под нагрузкой достигло величины 205 Вт. Цифры схожие, да и наличие некоторого запаса по мощности не помешает, ведь конфигурация ПК со временем может меняться, например, добавится еще один винчестер, или видеокарта будет заменена на более производительную. Будет неприятно менять и блок питания при каждой такой замене. Современные 4-ядерные процессоры на базе 65-нм ядер Intel и AMD требуют до 100-140Вт мощности (без разгона), а 45-нм Intel Core 2 Extreme QX9650 довольствуется 75-80Вт при полной нагрузке. Куда более прожорливы старшие видеокарты NVIDIA и ATI, а тандем из двух видеокарт GeForce 8800 Ultra либо ATI Radeon HD 3870 X2 может потребовать до 350-450 Вт на одну только графическую подсистему. В таких конфигурациях логично и необходимо использовать соответствующие блоки питания, с мощностью 500-600Вт. Остальные компоненты потребляют немного, один винчестер едва дотягивает до отметки 15-25Вт во время старта и позиционирования головок, модуль памяти в среднем требует 4-10Вт, периферийные платы – 5-25Вт. Системы охлаждения за исключением комплексов с использованием термоэлектрических элементов также потребляют немного: 10-40Вт.

Для чего в блоке питания применяются термисторы?

Термистор — это резистор, изменяющий свое сопротивление из-за температуры.

В блоках питания обычно используют термисторы с негативным температурным коэффицентом (NTC, Negative Temperature Coefficient), включенные последовательно с нагрузкой. В холодном состоянии они имеют сопротивление 6-12 Ом, поэтому при включении блока питания происходит их разогрев. Из-за нагрева сопротивление NTC-термисторов падает до 0.5-1 Ома и они уже не оказывают существенного влияния на работу устройства.

В дорогих блоках питания после успешного старта блока питания термисторы отключаются, ток начинает проходить через проводник с нулевым сопротивлением, что обеспечивает холодное состояние термистора (постоянную готовность к повторному включению БП), а также экономит электроэнергию, которая попусту рассеивается во время работы источника питания в штатном режиме.

Благодаря тому, что термистор принимает на себя «часть удара» в момент включения, остальные компоненты не страдают.

Простейшая схема включения защитного термистора на входе блока питания:

Варисторы обеспечивают защиту высоковольтной части блока питания от всплесков напряжения, а термисторы — от большого тока.

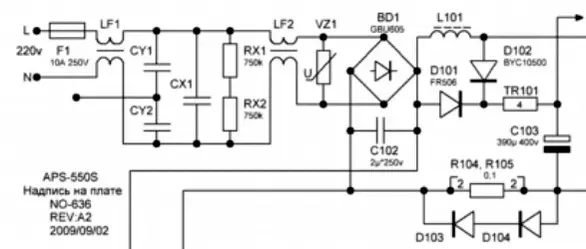

Варистор VZ1 и термистор TR101 на схеме блока питания Chieftec APS-550S мощностью 550W:

Для чего проверять блок питания

Работа AIDA64 основывается на показаниях встроенных в материнскую плату датчиков. Блок питания по своей конструкции не слишком сложное оборудование, в котором нет множества микросхем и чипсетов. Он не влияет на скорость работы и передачи данных. При этом крайне необходим, потому что без него компьютер просто не включится.

При перегреве блок питания может выйти из строя. Температура зачастую повышается из-за перегрузок, пыли или вибраций. А если падает мощность, то это сигнал о том, что неисправна система охлаждения или другие компоненты системы. Проверка блока питания важна, так же как и других составляющих платы.

⇡#Упаковка, комплект поставки, внешний вид

Упаковка Seasonic PRIME TX-750 отличается от тары «Фокусов» как большими размерами, так и более эффектной глянцевой отделкой, хотя стиль оформления в целом близок к тому, что мы уже видели раньше.

На «фасад» вынесены наименования производителя, серии и модели, значок сертификации 80 PLUS Titanium и отметки о таких особенностях, как полностью модульная кабельная система, гибридный контроль вентилятора и рекордно долгая, 12-летняя гарантия.

На одной из боковин нанесены таблицы с электрическими параметрами модели и доступными кабелями и разъемами.

Оборотная часть разделена на две половинки: первая посвящена эффективности модели (график КПД в сетях 115 и 230 В, точность регуляции напряжений в пределах 0,5 % на всем диапазоне нагрузок), а вторая — системе охлаждения (описание алгоритма работы гибридного режима и относительный уровень шума при различной нагрузке — при максимальных оборотах заявленный шум лишь чуть выше фонового на студии звукозаписи).

Комплект поставки очень похож на то, что мы видели у моделей серии FOCUS. Он также включает многоязычную печатную инструкцию, руководство по установке, предложение зарегистрировать продукт с шансом выиграть $50 для покупки игр в Steam, тестер для проверки работоспособности БП без установки в корпус и дополненный одноразовыми и многоразовыми стяжками для кабелей набор крепежа. Отличия сводятся к тому, что печатная инструкция оформлена иначе, а также к комплекту добавлена наклейка на корпус системного блока.

Блок питания и съемные кабели упакованы в мешочки из бархатистой ткани, выглядящей намного эффектнее и надежнее, чем невзрачная синтетика у блоков питания серии FOCUS.

Корпус блока питания имеет размеры 170 × 150 × 86 мм, что может несколько расстроить владельцев компактных корпусов. Кабельная система — и это ожидаемо для блока такого класса — полностью модульная.

Внешнее оформление еще более эффектное, чем у моделей серии FOCUS: боковые грани с фигурными вырезами, двухцветная вентиляционная решетка с вытянутыми шестиугольными ячейками, выразительные вставки по бокам и сверху с именем серии PRIME.

Набор разъемов для подключения кабелей стал обширнее, чем у моделей линейки FOCUS той же мощности: доступны шесть разъемов для кабелей питания CPU/PCI-E и пять — для кабелей питания SATA/Molex (модели серии FOCUS предлагали по четыре разъема каждого типа).

Задняя панель забрана вентиляционной решеткой с ячейками той же формы, что и на верхней панели. На ней размещены вход шнура питания, выключатель питания и кнопка выбора режима работы системы охлаждения. На дне корпуса размещена наклейка с информацией о модели, включая входные и выходные электрические параметры.

А еще мы можем измерить ток

Р
аз у нас есть мультиметр, в дополнение к остальному мы можем определить токи, которые вырабатывает питатель. Ведь именно они имеют решающее значение при расчете мощности, указываемой в характеристиках.

Недостаток тока тоже сказывается на работе компьютера крайне неблагоприятно. «Недокормленная» система нещадно тормозит, а блок питания при этом греется, как утюг, поскольку работает на пределе возможностей. Долго это продолжаться не может, и рано или поздно такой БП выйдет из строя.

Трудность измерения тока заключается в том, что амперметр (в нашем случае – мультиметр в режиме амперметра) необходимо включать в разрыв цепи, а не подсоединять к разъемам. Чтобы это сделать, придется разрезать или отпаять провод на проверяемой линии.

Для тех, кто решился на эксперимент с замерами токов (а без серьезных оснований этого делать, пожалуй, не стоит), привожу инструкцию.

• Выключите компьютер. Разделите пополам проводник на исследуемой линии. Если жалко портить провода, можете проделать это на переходнике, который одним концом подсоединяется к разъему блока питания, а вторым – к устройству.
• Переведите мультиметр в режим измерения постоянных токов (их шкала на приборе обозначена буквой А с прямой и пунктирной линиями). Установите переключатель на значение, превышающее номинальный ток на линии (последний, как вы помните, указан на наклейке БП).

Подключите мультиметр в разрыв провода. Красный щуп расположите ближе к источнику, чтобы ток протекал в направлении от него к черному. Включите компьютер и зафиксируйте показатель.

П
осле всех проверок у вас будет если не полное, то весьма неплохое представление, на что способен блок питания вашего компьютера. Если всё отлично, я могу за вас только порадоваться. А если нет… Эксплуатация неисправного или некачественного питателя часто заканчивается выходом из строя и его самого, и других устройств ПК

Будет весьма неприятно, если этим другим окажется дорогостоящая видеокарта, поэтому старайтесь не экономить на столь важной детали и решайте все возникшие с ней проблемы как только заметите

Ещё на сайте:

Питаться, чтобы «жить»: как проверить блок питания компьютера
обновлено: Март 8, 2017
автором: Johnny Mnemonic

Проверять неисправный БП компьютера, подключая его к исправному системному блоку чревато выходом материнской платы и другого оборудования из строя. Ведь неизвестно, какие напряжения выдает БП, и если они завышены, то последствия могут быть серьезные, вплоть до выхода из стоя материнской платы. Поэтому проверять и ремонтировать БП безопаснее и удобнее, подключая его к Блоку нагрузок. Блок нагрузок не сложно сделать самостоятельно и это целесообразно, если приходится периодически сталкиваться c необходимостью проверки блоков питания компьютеров.

Разблокировка Фейсбук в России: какой VPN использовать

По сути, для разблокировки Facebook на территории России подойдет любой ВПН, ведь все подобные сервисы работают по одному принципу.

Тем не менее, пользователям настоятельно рекомендуется устанавливать качественный (и желательно платный) ВПН. Только это сможет гарантировать высокую скорость подключения и надежную защиту личных данных.

Что такое ВПН и каким он должен быть

ВПН — это виртуальная частная сеть, при подключении к которой трафик с устройства пользователя перенаправляется сначала на зарубежный сервер и только после этого — на выбранный пользователем сайт.

Рисунок 4. ВПН позволяет маскировать реальное местоположение пользователя и заходить на любые сайты

За счет этого маскируется реальное местоположение пользователя, скрываются его личные данные и трафик, а сам юзер получает возможность беспрепятственно заходить на любые сайты.

Есть несколько критериев качественного ВПН-сервиса:

1. Наличие платной и бесплатной версии: бесплатный ВПН не сможет гарантировать полную сохранность личных данных пользователя. Но при этом наличие бесплатной версии играет важную роль, ведь в этом случае пользователь сможет сначала протестировать сервис, и только после этого оплатить его полную стоимость.
2. Количество серверов: от этого показателя зависит не только возможность разблокировки сайтов, но и скорость подключения. В первом случае у пользователя будут практически неограниченные возможности выбора страны подключения. Во втором — юзер сможет выбрать сервер, который географически находится ближе всего к его реальному местоположению. За счет этого скорость подключения существенно увеличится.
3. Наличие официального сайта: это полезно не только с точки зрения скачивания приложения или расширения напрямую. Наличие официального сайта — это своего рода подтверждение серьезности и надежности сервиса.
4. Совместимость с операционными системами: чтобы в дальнейшем не возникло сложностей с установкой приложения или расширения на разные устройства, желательно сразу выбирать продукт, совместимый с большинством браузеров и операционных систем (как для ПК, так и для мобильных устройств).
5. Наличие службы поддержки: еще одна очень полезная опция, благодаря которой пользователь сможет пообщаться напрямую с представителями компании и получить консультации в случае возникновения каких-либо сложностей с подключением ВПН.

Что делать, если Фейсбук не работает через ВПН

Иногда бывает, что пользователь установил ВПН-приложение и включил его, но доступ к заблокированному Фейсбуку все равно не появился.

Рисунок 5. Если Фейсбук не работает даже через ВПН, нужно попробовать переключиться на сервер другой страны

Что делать в такой ситуации? В первую очередь нужно проверить, действительно ли защищенное соединение установлено. Если нет, его придется включить повторно. Также необходимо убедиться, что выбранный для подключения сервер территориально находится не в России. В противном случае его IP-адрес, как и IP-адрес самого пользователя будет блокироваться.

Если описанные выше рекомендации не помогли, нужно попытаться сначала выключить ВПН, а потом включить его повторно. Если и это не помогло, стоит переключиться на сервер другой страны.

Выводы

В итоге блоки питания SeaSonic Focus Plus Gold на 750 Вт (SSR-750FX) и 850 Вт (SSR-850FX) получились на столько же хороши, как и рассмотренные не так давно модели на 550 и 650 Вт. Общие положительные моменты остались прежние: компактность, модульность, комплект, хорошие кабели, КПД даже несколько превышающий Gold-сертификат, 10 лет гарантии и тот факт, что блоки держат перегрузку как минимум в 25% сверх номинала.

Дополнительно было установлено, что даже при температуре окружающей среды в 50+ градусов SeaSonic Focus Plus Gold могут продолжать работать, хотя такой режим не рекомендуется. Но как факт могут, не выключаясь по защите от перегрева.  Модель с мощностью 850 Вт становится достаточно шумной при нагрузке «на все деньги». В тоже время при нагрузке в 500-600 Вт он тише, нежели модели на 550 и 650 Вт при аналогичной нагрузке. Правда, речь идёт о небольшой дельте по шуму.

Подводя финальный вердикт по всей линейке SeaSonic Focus Plus Gold остаётся лишь сказать, что любая из моделей в линейке является хорошим выбором. К приобретению рекомендуется.

Плюсы:

• Симпатичные;

• Компактные;

• Полностью модульные;

• 10 лет гарантии;

• Пусть и средненький, но комплект;

• Позолоченные разъёмы;

• Едва не дотягивают до Platinum-сертификата;

• Выдерживают перегрузки до 25-28%.

Минусы:

850 Вт модель шумновата при пиковых нагрузках.
